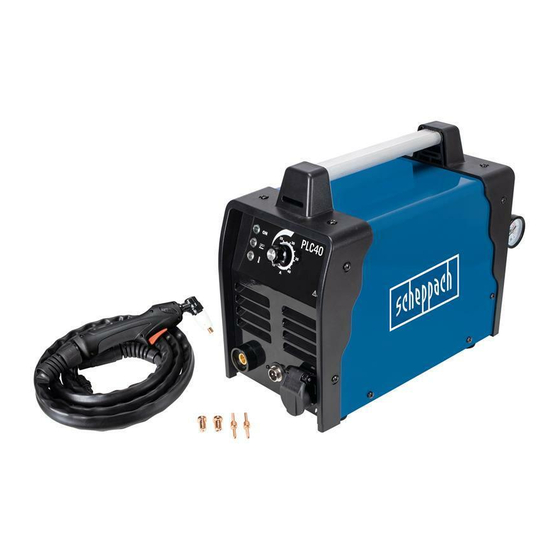

Scheppach PLC40 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Plasmaschneider
  5. PLC40
  6. Original bedienungsanleitung

Scheppach PLC40 Original Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PLC40:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Art.Nr.
5906605901
AusgabeNr.
5906605850
Rev.Nr.
26/05/2020
PLC40
Plasmaschneider
DE
Originalbedienungsanleitung
Plasma cutter
GB
Translation of original instruction manual
Découpeur plasma
FR
Traduction des instructions d'origine
Plazmová Řezačka
CZ
Originální návod k obsluze
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Plazmová Rezačka
SK
05
Originálny návod na obsluhu
Plazmavágó
HU
17
Az eredeti használati utasítás fordítása
Przecinarka Plazmowa
PL
28
Tłumaczenie oryginalnej instrukcji eksploa-
tacji
40
51
62
74

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach PLC40

Inhaltszusammenfassung für Scheppach PLC40

  • Seite 1 Art.Nr. 5906605901 AusgabeNr. 5906605850 Rev.Nr. 26/05/2020 PLC40 Plasmaschneider Plazmová Rezačka Originalbedienungsanleitung Originálny návod na obsluhu Plasma cutter Plazmavágó Translation of original instruction manual Az eredeti használati utasítás fordítása Przecinarka Plazmowa Découpeur plasma Tłumaczenie oryginalnej instrukcji eksploa- Traduction des instructions d’origine tacji Plazmová...
