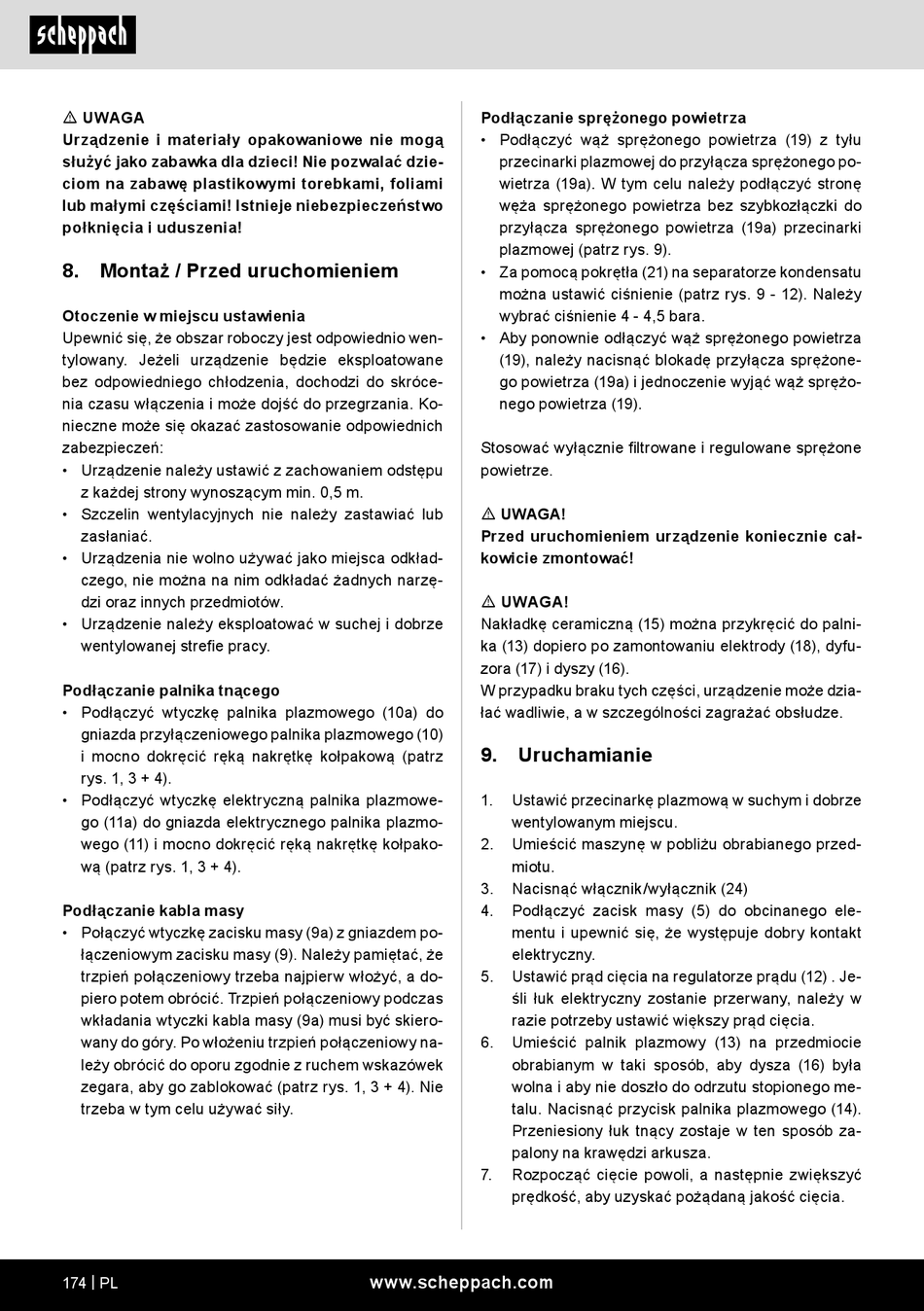

m UWAGA
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Nie pozwalać dzie-
ciom na zabawę plastikowymi torebkami, foliami
lub małymi częściami! Istnieje niebezpieczeństwo
połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
Otoczenie w miejscu ustawienia
Upewnić się, że obszar roboczy jest odpowiednio wen-
tylowany. Jeżeli urządzenie będzie eksploatowane
bez odpowiedniego chłodzenia, dochodzi do skróce-
nia czasu włączenia i może dojść do przegrzania. Ko-
nieczne może się okazać zastosowanie odpowiednich
zabezpieczeń:
• Urządzenie należy ustawić z zachowaniem odstępu
z każdej strony wynoszącym min. 0,5 m.
• Szczelin wentylacyjnych nie należy zastawiać lub
zasłaniać.
• Urządzenia nie wolno używać jako miejsca odkład-
czego, nie można na nim odkładać żadnych narzę-
dzi oraz innych przedmiotów.
• Urządzenie należy eksploatować w suchej i dobrze
wentylowanej strefie pracy.
Podłączanie palnika tnącego
• Podłączyć wtyczkę palnika plazmowego (10a) do
gniazda przyłączeniowego palnika plazmowego (10)
i mocno dokręcić ręką nakrętkę kołpakową (patrz
rys. 1, 3 + 4).
• Podłączyć wtyczkę elektryczną palnika plazmowe-
go (11a) do gniazda elektrycznego palnika plazmo-
wego (11) i mocno dokręcić ręką nakrętkę kołpako-
wą (patrz rys. 1, 3 + 4).
Podłączanie kabla masy
• Połączyć wtyczkę zacisku masy (9a) z gniazdem po-
łączeniowym zacisku masy (9). Należy pamiętać, że
trzpień połączeniowy trzeba najpierw włożyć, a do-
piero potem obrócić. Trzpień połączeniowy podczas
wkładania wtyczki kabla masy (9a) musi być skiero-
wany do góry. Po włożeniu trzpień połączeniowy na-
leży obrócić do oporu zgodnie z ruchem wskazówek
zegara, aby go zablokować (patrz rys. 1, 3 + 4). Nie
trzeba w tym celu używać siły.
174 | PL
Podłączanie sprężonego powietrza
• Podłączyć wąż sprężonego powietrza (19) z tyłu
przecinarki plazmowej do przyłącza sprężonego po-
wietrza (19a). W tym celu należy podłączyć stronę
węża sprężonego powietrza bez szybkozłączki do
przyłącza sprężonego powietrza (19a) przecinarki
plazmowej (patrz rys. 9).
• Za pomocą pokrętła (21) na separatorze kondensatu
można ustawić ciśnienie (patrz rys. 9 - 12). Należy
wybrać ciśnienie 4 - 4,5 bara.
• Aby ponownie odłączyć wąż sprężonego powietrza
(19), należy nacisnąć blokadę przyłącza sprężone-
go powietrza (19a) i jednoczenie wyjąć wąż sprężo-
nego powietrza (19).
Stosować wyłącznie filtrowane i regulowane sprężone
powietrze.
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
m UWAGA!
Nakładkę ceramiczną (15) można przykręcić do palni-
ka (13) dopiero po zamontowaniu elektrody (18), dyfu-
zora (17) i dyszy (16).
W przypadku braku tych części, urządzenie może dzia-
łać wadliwie, a w szczególności zagrażać obsłudze.
9. Uruchamianie
1. Ustawić przecinarkę plazmową w suchym i dobrze
wentylowanym miejscu.
2. Umieścić maszynę w pobliżu obrabianego przed-
miotu.
3. Nacisnąć włącznik/wyłącznik (24)
4. Podłączyć zacisk masy (5) do obcinanego ele-
mentu i upewnić się, że występuje dobry kontakt
elektryczny.
5. Ustawić prąd cięcia na regulatorze prądu (12) . Je-
śli łuk elektryczny zostanie przerwany, należy w
razie potrzeby ustawić większy prąd cięcia.
6. Umieścić palnik plazmowy (13) na przedmiocie
obrabianym w taki sposób, aby dysza (16) była
wolna i aby nie doszło do odrzutu stopionego me-
talu. Nacisnąć przycisk palnika plazmowego (14).
Przeniesiony łuk tnący zostaje w ten sposób za-
palony na krawędzi arkusza.
7. Rozpocząć cięcie powoli, a następnie zwiększyć
prędkość, aby uzyskać pożądaną jakość cięcia.
