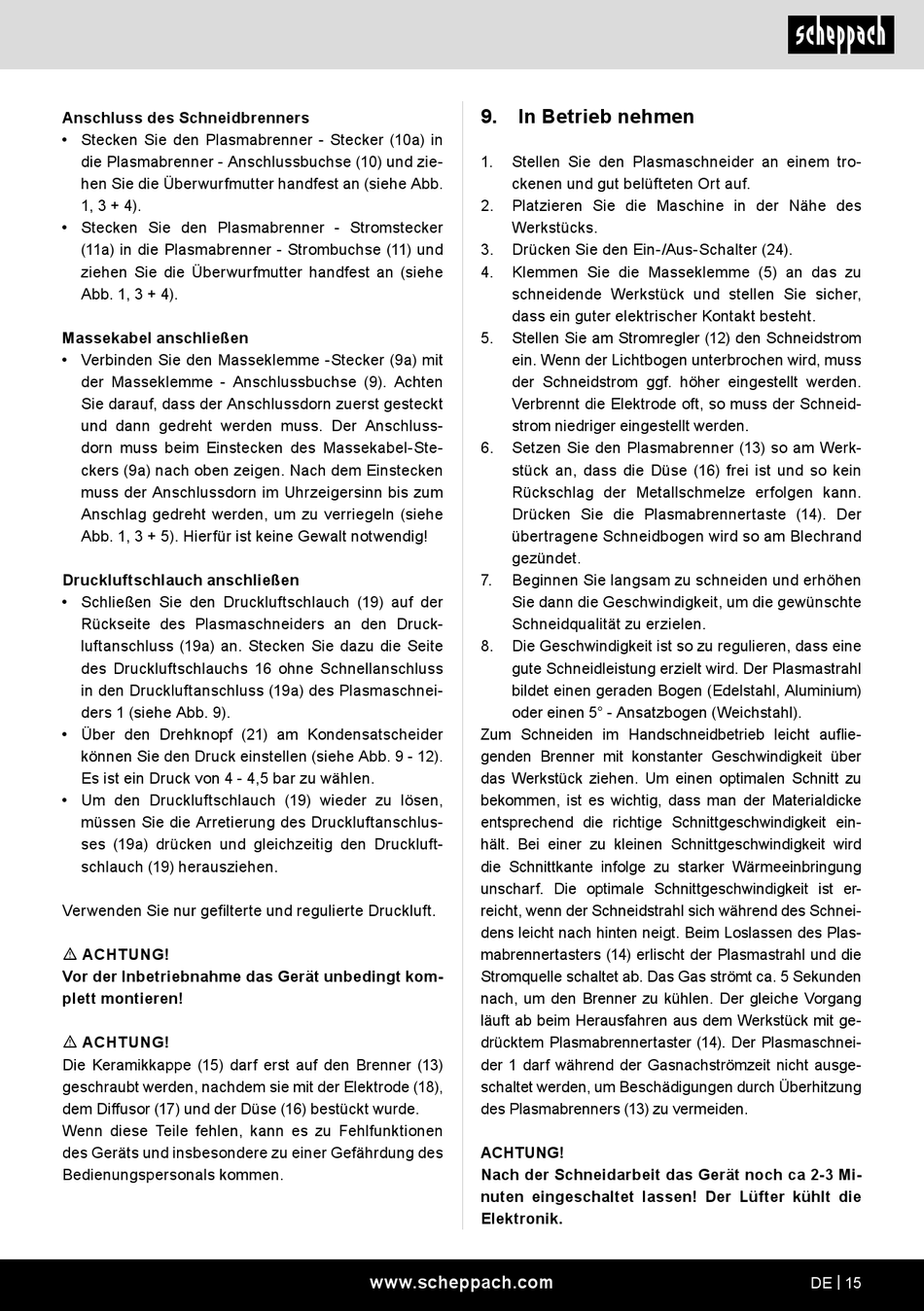

Scheppach PLC40 Originalbetriebsanleitung Seite 15

Anschluss des Schneidbrenners
• Stecken Sie den Plasmabrenner - Stecker (10a) in
die Plasmabrenner - Anschlussbuchse (10) und zie-
hen Sie die Überwurfmutter handfest an (siehe Abb.
1, 3 + 4).
• Stecken Sie den Plasmabrenner - Stromstecker
(11a) in die Plasmabrenner - Strombuchse (11) und
ziehen Sie die Überwurfmutter handfest an (siehe
Abb. 1, 3 + 4).
Massekabel anschließen
• Verbinden Sie den Masseklemme -Stecker (9a) mit
der Masseklemme - Anschlussbuchse (9). Achten
Sie darauf, dass der Anschlussdorn zuerst gesteckt
und dann gedreht werden muss. Der Anschluss-
dorn muss beim Einstecken des Massekabel-Ste-
ckers (9a) nach oben zeigen. Nach dem Einstecken
muss der Anschlussdorn im Uhrzeigersinn bis zum
Anschlag gedreht werden, um zu verriegeln (siehe
Abb. 1, 3 + 5). Hierfür ist keine Gewalt notwendig!
Druckluftschlauch anschließen
• Schließen Sie den Druckluftschlauch (19) auf der
Rückseite des Plasmaschneiders an den Druck-
luftanschluss (19a) an. Stecken Sie dazu die Seite
des Druckluftschlauchs 16 ohne Schnellanschluss
in den Druckluftanschluss (19a) des Plasmaschnei-
ders 1 (siehe Abb. 9).
• Über den Drehknopf (21) am Kondensatscheider
können Sie den Druck einstellen (siehe Abb. 9 - 12).
Es ist ein Druck von 4 - 4,5 bar zu wählen.
• Um den Druckluftschlauch (19) wieder zu lösen,
müssen Sie die Arretierung des Druckluftanschlus-
ses (19a) drücken und gleichzeitig den Druckluft-
schlauch (19) herausziehen.
Verwenden Sie nur gefilterte und regulierte Druckluft.
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
m ACHTUNG!
Die Keramikkappe (15) darf erst auf den Brenner (13)
geschraubt werden, nachdem sie mit der Elektrode (18),
dem Diffusor (17) und der Düse (16) bestückt wurde.
Wenn diese Teile fehlen, kann es zu Fehlfunktionen
des Geräts und insbesondere zu einer Gefährdung des
Bedienungspersonals kommen.
9. In Betrieb nehmen
1. Stellen Sie den Plasmaschneider an einem tro-
ckenen und gut belüfteten Ort auf.
2. Platzieren Sie die Maschine in der Nähe des
Werkstücks.
3. Drücken Sie den Ein-/Aus-Schalter (24).
4. Klemmen Sie die Masseklemme (5) an das zu
schneidende Werkstück und stellen Sie sicher,
dass ein guter elektrischer Kontakt besteht.
5. Stellen Sie am Stromregler (12) den Schneidstrom
ein. Wenn der Lichtbogen unterbrochen wird, muss
der Schneidstrom ggf. höher eingestellt werden.
Verbrennt die Elektrode oft, so muss der Schneid-
strom niedriger eingestellt werden.
6. Setzen Sie den Plasmabrenner (13) so am Werk-
stück an, dass die Düse (16) frei ist und so kein
Rückschlag der Metallschmelze erfolgen kann.
Drücken Sie die Plasmabrennertaste (14). Der
übertragene Schneidbogen wird so am Blechrand
gezündet.
7. Beginnen Sie langsam zu schneiden und erhöhen
Sie dann die Geschwindigkeit, um die gewünschte
Schneidqualität zu erzielen.
8. Die Geschwindigkeit ist so zu regulieren, dass eine
gute Schneidleistung erzielt wird. Der Plasmastrahl
bildet einen geraden Bogen (Edelstahl, Aluminium)
oder einen 5° - Ansatzbogen (Weichstahl).
Zum Schneiden im Handschneidbetrieb leicht auflie-
genden Brenner mit konstanter Geschwindigkeit über
das Werkstück ziehen. Um einen optimalen Schnitt zu
bekommen, ist es wichtig, dass man der Materialdicke
entsprechend die richtige Schnittgeschwindigkeit ein-
hält. Bei einer zu kleinen Schnittgeschwindigkeit wird
die Schnittkante infolge zu starker Wärmeeinbringung
unscharf. Die optimale Schnittgeschwindigkeit ist er-
reicht, wenn der Schneidstrahl sich während des Schnei-
dens leicht nach hinten neigt. Beim Loslassen des Plas-
mabrennertasters (14) erlischt der Plasmastrahl und die
Stromquelle schaltet ab. Das Gas strömt ca. 5 Sekunden
nach, um den Brenner zu kühlen. Der gleiche Vorgang
läuft ab beim Herausfahren aus dem Werkstück mit ge-
drücktem Plasmabrennertaster (14). Der Plasmaschnei-
der 1 darf während der Gasnachströmzeit nicht ausge-
schaltet werden, um Beschädigungen durch Überhitzung
des Plasmabrenners (13) zu vermeiden.
ACHTUNG!
Nach der Schneidarbeit das Gerät noch ca 2-3 Mi-
nuten eingeschaltet lassen! Der Lüfter kühlt die
Elektronik.
