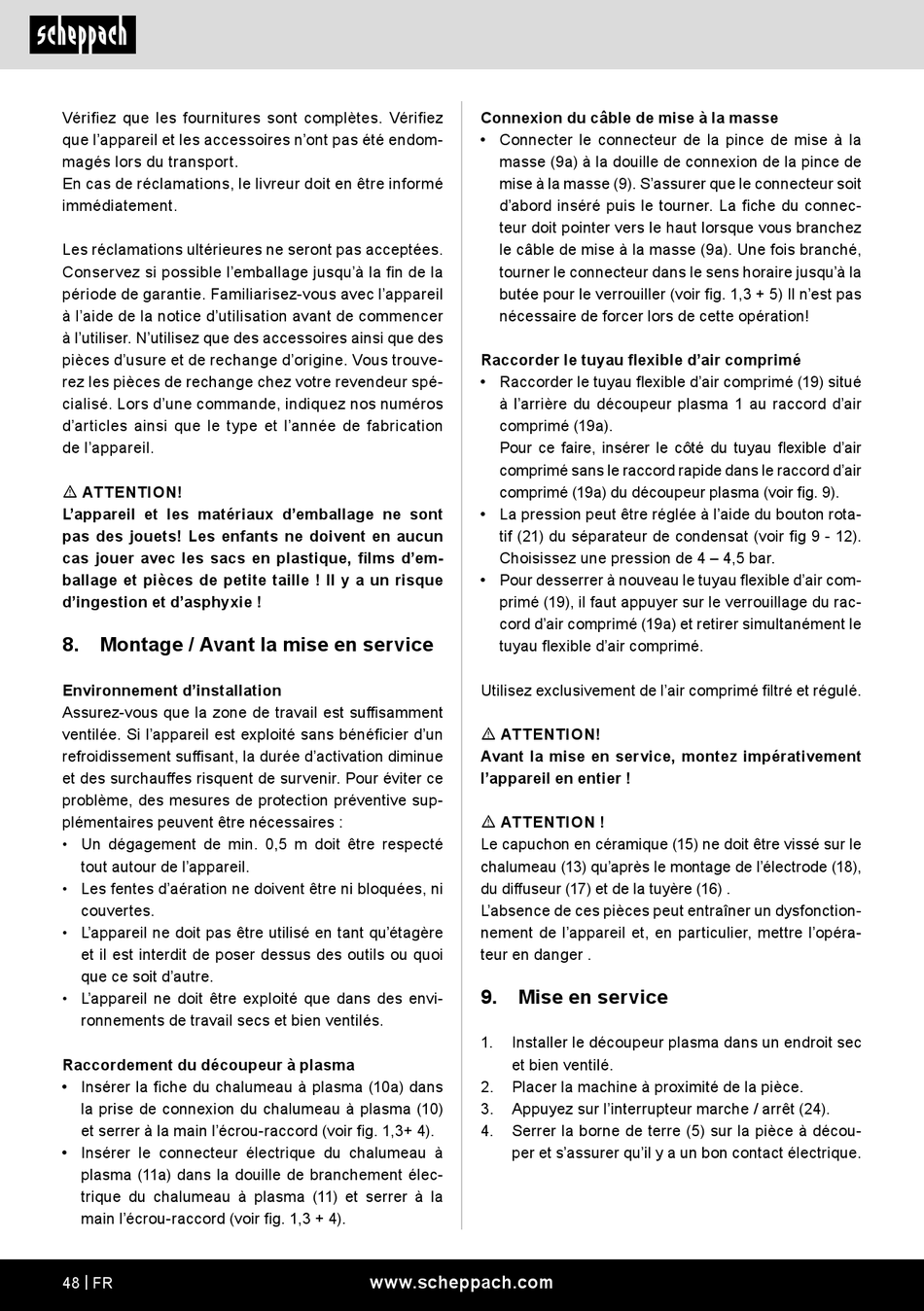

Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été endom-
magés lors du transport.
En cas de réclamations, le livreur doit en être informé
immédiatement.
Les réclamations ultérieures ne seront pas acceptées.
Conservez si possible l'emballage jusqu'à la fin de la
période de garantie. Familiarisez-vous avec l'appareil
à l'aide de la notice d'utilisation avant de commencer
à l'utiliser. N'utilisez que des accessoires ainsi que des
pièces d'usure et de rechange d'origine. Vous trouve-
rez les pièces de rechange chez votre revendeur spé-
cialisé. Lors d'une commande, indiquez nos numéros
d'articles ainsi que le type et l'année de fabrication
de l'appareil.
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !
8. Montage / Avant la mise en service
Environnement d'installation
Assurez-vous que la zone de travail est suffisamment
ventilée. Si l'appareil est exploité sans bénéficier d'un
refroidissement suffisant, la durée d'activation diminue
et des surchauffes risquent de survenir. Pour éviter ce
problème, des mesures de protection préventive sup-
plémentaires peuvent être nécessaires :
• Un dégagement de min. 0,5 m doit être respecté
tout autour de l'appareil.
• Les fentes d'aération ne doivent être ni bloquées, ni
couvertes.
• L'appareil ne doit pas être utilisé en tant qu'étagère
et il est interdit de poser dessus des outils ou quoi
que ce soit d'autre.
• L'appareil ne doit être exploité que dans des envi-
ronnements de travail secs et bien ventilés.
Raccordement du découpeur à plasma
• Insérer la fiche du chalumeau à plasma (10a) dans
la prise de connexion du chalumeau à plasma (10)
et serrer à la main l'écrou-raccord (voir fig. 1,3+ 4).
• Insérer le connecteur électrique du chalumeau à
plasma (11a) dans la douille de branchement élec-
trique du chalumeau à plasma (11) et serrer à la
main l'écrou-raccord (voir fig. 1,3 + 4).
48 | FR
Connexion du câble de mise à la masse
• Connecter le connecteur de la pince de mise à la
masse (9a) à la douille de connexion de la pince de
mise à la masse (9). S'assurer que le connecteur soit
d'abord inséré puis le tourner. La fiche du connec-
teur doit pointer vers le haut lorsque vous branchez
le câble de mise à la masse (9a). Une fois branché,
tourner le connecteur dans le sens horaire jusqu'à la
butée pour le verrouiller (voir fig. 1,3 + 5) Il n'est pas
nécessaire de forcer lors de cette opération!
Raccorder le tuyau flexible d'air comprimé
• Raccorder le tuyau flexible d'air comprimé (19) situé
à l'arrière du découpeur plasma 1 au raccord d'air
comprimé (19a).
Pour ce faire, insérer le côté du tuyau flexible d'air
comprimé sans le raccord rapide dans le raccord d'air
comprimé (19a) du découpeur plasma (voir fig. 9).
• La pression peut être réglée à l'aide du bouton rota-
tif (21) du séparateur de condensat (voir fig 9 - 12).
Choisissez une pression de 4 – 4,5 bar.
• Pour desserrer à nouveau le tuyau flexible d'air com-
primé (19), il faut appuyer sur le verrouillage du rac-
cord d'air comprimé (19a) et retirer simultanément le
tuyau flexible d'air comprimé.
Utilisez exclusivement de l'air comprimé filtré et régulé.
m ATTENTION!
Avant la mise en service, montez impérativement
l'appareil en entier !
m ATTENTION !
Le capuchon en céramique (15) ne doit être vissé sur le
chalumeau (13) qu'après le montage de l'électrode (18),
du diffuseur (17) et de la tuyère (16) .
L'absence de ces pièces peut entraîner un dysfonction-
nement de l'appareil et, en particulier, mettre l'opéra-
teur en danger .
9. Mise en service
1. Installer le découpeur plasma dans un endroit sec
et bien ventilé.
2. Placer la machine à proximité de la pièce.
3. Appuyez sur l'interrupteur marche / arrêt (24).
4. Serrer la borne de terre (5) sur la pièce à décou-
per et s'assurer qu'il y a un bon contact électrique.
