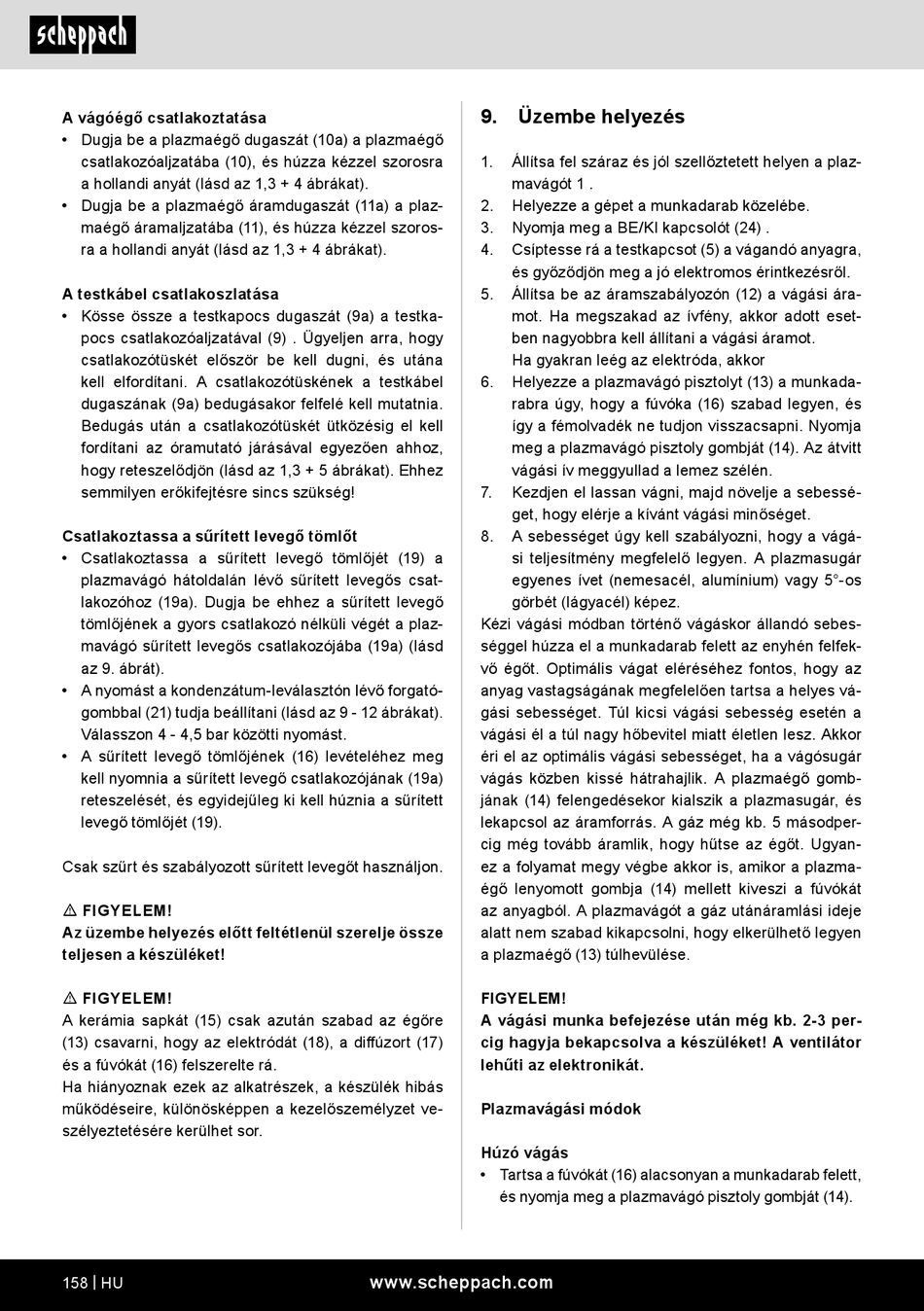

Scheppach PLC40 Originalbetriebsanleitung Seite 158

A vágóégő csatlakoztatása
• Dugja be a plazmaégő dugaszát (10a) a plazmaégő
csatlakozóaljzatába (10), és húzza kézzel szorosra
a hollandi anyát (lásd az 1,3 + 4 ábrákat).
• Dugja be a plazmaégő áramdugaszát (11a) a plaz-
maégő áramaljzatába (11), és húzza kézzel szoros-
ra a hollandi anyát (lásd az 1,3 + 4 ábrákat).
A testkábel csatlakoszlatása
• Kösse össze a testkapocs dugaszát (9a) a testka-
pocs csatlakozóaljzatával (9) . Ügyeljen arra, hogy
csatlakozótüskét először be kell dugni, és utána
kell elfordítani. A csatlakozótüskének a testkábel
dugaszának (9a) bedugásakor felfelé kell mutatnia.
Bedugás után a csatlakozótüskét ütközésig el kell
fordítani az óramutató járásával egyezően ahhoz,
hogy reteszelődjön (lásd az 1,3 + 5 ábrákat). Ehhez
semmilyen erőkifejtésre sincs szükség!
Csatlakoztassa a sűrített levegő tömlőt
• Csatlakoztassa a sűrített levegő tömlőjét (19) a
plazmavágó hátoldalán lévő sűrített levegős csat-
lakozóhoz (19a). Dugja be ehhez a sűrített levegő
tömlőjének a gyors csatlakozó nélküli végét a plaz-
mavágó sűrített levegős csatlakozójába (19a) (lásd
az 9. ábrát).
• A nyomást a kondenzátum-leválasztón lévő forgató-
gombbal (21) tudja beállítani (lásd az 9 - 12 ábrákat).
Válasszon 4 - 4,5 bar közötti nyomást.
• A sűrített levegő tömlőjének (16) levételéhez meg
kell nyomnia a sűrített levegő csatlakozójának (19a)
reteszelését, és egyidejűleg ki kell húznia a sűrített
levegő tömlőjét (19).
Csak szűrt és szabályozott sűrített levegőt használjon.
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
m FIGYELEM!
A kerámia sapkát (15) csak azután szabad az égőre
(13) csavarni, hogy az elektródát (18), a diffúzort (17)
és a fúvókát (16) felszerelte rá.
Ha hiányoznak ezek az alkatrészek, a készülék hibás
működéseire, különösképpen a kezelőszemélyzet ve-
szélyeztetésére kerülhet sor.
158 | HU
9. Üzembe helyezés
1. Állítsa fel száraz és jól szellőztetett helyen a plaz-
mavágót 1 .
2. Helyezze a gépet a munkadarab közelébe.
3. Nyomja meg a BE/KI kapcsolót (24) .
4. Csíptesse rá a testkapcsot (5) a vágandó anyagra,
és győződjön meg a jó elektromos érintkezésről.
5. Állítsa be az áramszabályozón (12) a vágási ára-
mot. Ha megszakad az ívfény, akkor adott eset-
ben nagyobbra kell állítani a vágási áramot.
Ha gyakran leég az elektróda, akkor
6. Helyezze a plazmavágó pisztolyt (13) a munkada-
rabra úgy, hogy a fúvóka (16) szabad legyen, és
így a fémolvadék ne tudjon visszacsapni. Nyomja
meg a plazmavágó pisztoly gombját (14). Az átvitt
vágási ív meggyullad a lemez szélén.
7. Kezdjen el lassan vágni, majd növelje a sebessé-
get, hogy elérje a kívánt vágási minőséget.
8. A sebességet úgy kell szabályozni, hogy a vágá-
si teljesítmény megfelelő legyen. A plazmasugár
egyenes ívet (nemesacél, alumínium) vagy 5°-os
görbét (lágyacél) képez.
Kézi vágási módban történő vágáskor állandó sebes-
séggel húzza el a munkadarab felett az enyhén felfek-
vő égőt. Optimális vágat eléréséhez fontos, hogy az
anyag vastagságának megfelelően tartsa a helyes vá-
gási sebességet. Túl kicsi vágási sebesség esetén a
vágási él a túl nagy hőbevitel miatt életlen lesz. Akkor
éri el az optimális vágási sebességet, ha a vágósugár
vágás közben kissé hátrahajlik. A plazmaégő gomb-
jának (14) felengedésekor kialszik a plazmasugár, és
lekapcsol az áramforrás. A gáz még kb. 5 másodper-
cig még tovább áramlik, hogy hűtse az égőt. Ugyan-
ez a folyamat megy végbe akkor is, amikor a plazma-
égő lenyomott gombja (14) mellett kiveszi a fúvókát
az anyagból. A plazmavágót a gáz utánáramlási ideje
alatt nem szabad kikapcsolni, hogy elkerülhető legyen
a plazmaégő (13) túlhevülése.
FIGYELEM!
A vágási munka befejezése után még kb. 2-3 per-
cig hagyja bekapcsolva a készüléket! A ventilátor
lehűti az elektronikát.
Plazmavágási módok
Húzó vágás
• Tartsa a fúvókát (16) alacsonyan a munkadarab felett,
és nyomja meg a plazmavágó pisztoly gombját (14).
