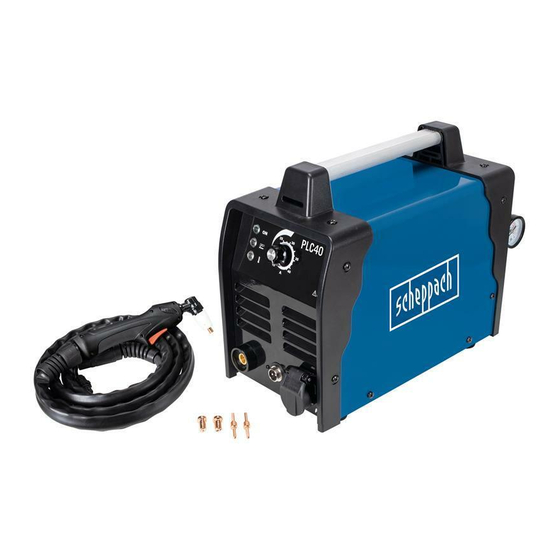

PLC40
DE
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Plasmaschneider
Originalbedienungsanleitung
Plazemski rezalnik
SI
Prevod originalnih navodil za uporabo
5
19
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach PLC40
Inhaltszusammenfassung für Scheppach PLC40
- Seite 1 Art.Nr. 5906605943 / 5906605944 AusgabeNr. 5906605850 Rev.Nr. 09/06/2021 PLC40 Plasmaschneider Originalbedienungsanleitung Plazemski rezalnik Prevod originalnih navodil za uporabo Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com...
- Seite 3 www.scheppach.com...
- Seite 4 www.scheppach.com...
-
Seite 5: Erklärung Der Symbole Auf Dem Gerät
Verwenden Sie das Gerät nicht im Freien und nie bei Regen! Schneiden mit dem Plasmaschneider Anschluss - Masseklemme Anschluss - Plasmabrenner - Stromstecker Anschluss - Plasmabrenner In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit m Achtung! diesem Zeichen versehen. DE | 5 www.scheppach.com... -
Seite 6: Inhaltsverzeichnis
Auspacken ................. 13 Aufbau / Vor Inbetriebnahme ............ 13 In Betrieb nehmen ..............13 Elektrischer Anschluss .............. 15 Reinigung .................. 15 Transport ................... 15 Lagerung ................... 15 Wartung ..................15 Entsorgung und Wiederverwertung .......... 16 Störungsabhilfe ................. 17 6 | DE www.scheppach.com... -
Seite 7: Einleitung
1. Einleitung Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung Hersteller: und den Sicherheitshinweisen entstehen. scheppach 2. Gerätebeschreibung Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Tragegriff Plasmaschneider Verehrter Kunde, Netzstecker wir wünschen Ihnen viel Freude und Erfolg beim Ar- Plasma - Schlauchpaket beiten mit Ihrem neuen Gerät. -
Seite 8: Sicherheitshinweise
Tätigkeiten einge- und heiße Geräteausstattung können Feuer oder setzt wird. Verbrennungen verursachen. Überprüfen Sie die Arbeitsumgebung und versichern Sie sich vor der Anwendung des Gerätes, dass diese als Arbeits- platz geeignet ist. 8 | DE www.scheppach.com... -
Seite 9: Gefährdung Durch Funkenflug Beim Plasmaschneiden
Gefährdung durch Rauchentwicklung beim Plas- verletzungen zuziehen. maschneiden • Tragen Sie während des Schweißens und Plasma- • Das Einatmen des beim Plasmaschneiden entste- schneidens immer Schutzkleidung. henden Rauchs kann die Gesundheit gefährden. • Den Kopf nicht in den Rauch halten. DE | 9 www.scheppach.com... -
Seite 10: Schutzkleidung
Steuerungen und tungsgebundene als auch durch abgestrahlte HF- Anschlüssen müssen deutlich gekennzeichnet Störungen möglicherweise schwierig sein, in diesen werden, um erkennen zu lassen, was zu welchem Bereichen elektromagnetische Verträglichkeit sicher- Stromkreis gehört. zustellen. 10 | DE www.scheppach.com... -
Seite 11: Um Mögliche Störstrahlungen Zu Verringern, Wird Empfohlen
Schneidbrennerkabel. Die Kabel sollten stets auf und die Spitze der Düse mit dem Metall in Berüh- einer Seite liegen; • Verbinden Sie die Massezange mit dem Werkstück rung bringen, erzeugt diese Verbindung einen ge- möglichst nahe der Schneidzone; schlossenen, elektrischen Kreislauf. DE | 11 www.scheppach.com... -
Seite 12: Technische Daten
• Bei unsachgemäßer Absicherung Unfall und hitzungsschutz auslösen, der das Gerät, bis es auf Brandgefahr durch sprühende Funken oder Schla- die normale Arbeitstemperatur herabgekühlt ist, zum cketeilchen, Stoppen bringt. Ununterbrochenes Überschreiten der Einschaltdauerbewertungen kann das Gerät beschä- digen. 12 | DE www.scheppach.com... -
Seite 13: Auspacken
Schneidstrom ggf. höher eingestellt (11a) in die Plasmabrenner - Strombuchse (11) und werden. Verbrennt die Elektrode oft, so muss der ziehen Sie die Überwurfmutter handfest an (siehe Schneidstrom niedriger eingestellt werden. Abb. 1, 3 + 4). DE | 13 www.scheppach.com... - Seite 14 Kontakt mit dem Arbeitsgegenstand beibehal- ist, überprüfen Sie die Gewinde. ten wird. Diese Arbeitsmethode wird Dragschnei- den genannt. Meiden Sie zu schnelle Bewegun- gen. Ein Anzeichen dafür sind Funken, die von der Oberseite des Arbeitsgegenstandes absprühen. 14 | DE www.scheppach.com...
-
Seite 15: Elektrischer Anschluss
Elektro-Fachkraft durch- 12. Transport geführt werden. Schalten Sie das Gerät vor dem Transport aus. Bei Rückfragen bitte folgende Daten angeben: Heben Sie den Plasmaschneider mit Hilfe des Trage- • Daten des Maschinen-Typenschildes griffes (1). DE | 15 www.scheppach.com... -
Seite 16: Entsorgung Und Wiederverwertung
Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem öffentlich- rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr. 16 | DE www.scheppach.com... -
Seite 17: Störungsabhilfe
Material? Material wurde vermutlich nicht kor- Überprüfen Sie die Verbindungen hinsichtlich rekt geerdet. korrekter Erdung. Hubgeschwindigkeit ist zu schnell. Reduzieren Sie die Geschwindigkeit. Anfänglicher Schnitt, aber Mögliches Verbindungsproblem. Überprüfen Sie alle Verbindungen. nicht komplett durchbohrt? DE | 17 www.scheppach.com... - Seite 18 Schneidegeschwindigkeit ist zu Verlangsamen Sie die Arbeitsgeschwindigkeit. schnell. Unzureichende Durchdrin- Brennerhülle liegt zu schief auf Justieren Sie die Neigung. gung? Metall ist zu dick. Mehrere Durchläufe sind notwendig. Abgenutzte Plasmabrennereinzelteile Überprüfen und ersetzen Sie abgenutzte Teile. 18 | DE www.scheppach.com...
-
Seite 19: Razlaga Simbolov Na Napravi
Naprave ne uporabljajte na prostem in nikoli na dežju! Rezanje s plazemskim rezalnikom Priključek sponke za maso Priključek električnega vtiča plazemskega gorilnika Priključek plazemskega gorilnika V teh navodilih za uporabo so mesta, ki zadevajo vašo varnost, označena s tem m Pozor! znakom SI | 19 www.scheppach.com... - Seite 20 Postavitev / Pred zagonom ............26 Zagon naprave ................27 Električni priključek ..............28 Čiščenje ..................28 Prevoz ..................28 Skladiščenje ................28 Vzdrževanje ................28 Odlaganje med odpadke in reciklaža ........29 Pomoč pri motnjah ..............30 20 | SI www.scheppach.com...
-
Seite 21: Uvod
1. Uvod 2. Opis naprave Proizvajalec: Nosilni ročaj scheppach Plazemski rezalnik Fabrikation von Holzbearbeitungsmaschinen GmbH Omrežni vtič Günzburger Straße 69 Paket gibkih cevi za plazmo D-89335 Ichenhausen Sponka za maso Kontrolna lučka za omrežje Spoštovani kupec, Delovna luč želimo vam veliko veselja in uspeha pri delu z vašo Kontrolna lučka za zaščito pred pregrevanjem... -
Seite 22: Varnostni Napotki
Navodila so sestavni del naprave in • Ne izvajajte plazemskega rezanja za taljenje zamr- morajo biti vedno na voljo! znjenih cevi. m Opozorilo! ŽIVLJENJSKA NEVARNOST IN NEVARNOST NESREČE ZA MALČKE IN OTROKE! 22 | SI www.scheppach.com... - Seite 23 če je v bližini poučena ose- • Ne uporabljajte skupaj z medicinskimi vsadki. ba, ki bi lahko posredovala v nujnem primeru. • Napeljave za rezanje nikoli ne ovijajte okoli telesa. • Združite napeljave za rezanje. SI | 23 www.scheppach.com...
- Seite 24 • Pazite, da se kabel plinskega rezalnika ali ozemljit- vena sponke ne ovije okoli vašega telesa; 24 | SI www.scheppach.com...
- Seite 25 šobe pride v stik s kovino, ta stik skle- moč. • Kadar stroj deluje, rok ne smete vstaviti v delovno ne električni tokokrog. Sedaj med elektrodo in ko- območje. vino nastane močna vžigalna iskra. • Poškodbe oči zaradi zaslepitve, SI | 25 www.scheppach.com...
-
Seite 26: Tehnični Podatki
(glejte slike 9–12). Izbrati je tre- turo. Neprekinjena prekoračitev ocenjenega trajanja ba tlak 4–4,5 barov. vklopa lahko poškoduje napravo. 26 | SI www.scheppach.com... -
Seite 27: Zagon Naprave
še pribl. 5 sekund, da se gorilnik ohladi. zamenjajte ali popravite. Močno obrabljena šoba Enak postopek poteka ob odmiku iz obdelovan- (16) povzroči zmanjšanje hitrosti, padec napetosti ca s pritisnjeno tipko plazemskega gorilnika (14). in nečisto prekinitev. SI | 27 www.scheppach.com... -
Seite 28: Električni Priključek
ženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. Pred transportom napravo izključite. so sledeči deli potrebni kot potrošni material. Plazemski rezalnik dvignite s pomočjo nosilnega ro- Obrabni deli*: Elektroda, difuzor, šoba čaja (1). * Ni nujno v obsegu dostave! 28 | SI www.scheppach.com... -
Seite 29: Odlaganje Med Odpadke In Reciklaža
Informacije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokalnem organu, ki je pristojen za ravnanje z odpadki, pri pooblaščenem zbirnem cen- tru za odstranjevanje odpadne električne in elektron- ske opreme ali pri svojem komunalnem podjetju. SI | 29 www.scheppach.com... -
Seite 30: Pomoč Pri Motnjah
Iskre letijo navzgor, namesto navzdol skozi material? Material verjetno ni pravilno Preverite povezave glede pravilne ozemljitve. ozemljen. Hitrost hoda je prehitra. Zmanjšajte hitrost. Začetni rez, ampak ni Možna težava s povezavo. Preverite vse povezave. popolnoma prerezan? 30 | SI www.scheppach.com... - Seite 31 Hitrost rezanja je previsoka. Upočasnite delovno hitrost. Ovoj gorilnika nalega preveč Prilagodite nagib. poševno. Nezadosten preboj? Kovina je predebela. Potrebnih je več prehodov. Obrabljeni posamezni deli Preverite in zamenjajte obrabljene dele. plazemskega rezalnika SI | 31 www.scheppach.com...
- Seite 32 www.scheppach.com...
-
Seite 33: Ce-Konformitätserklärung
