Datenfeld (Data)
Medium Access Layer
Communication Error
Protokollbeschreibung
Ausgangsdruck
PID
221
222
265
466
224
Fehler
tira59d1-a
(2017-04)
RS232C.kal

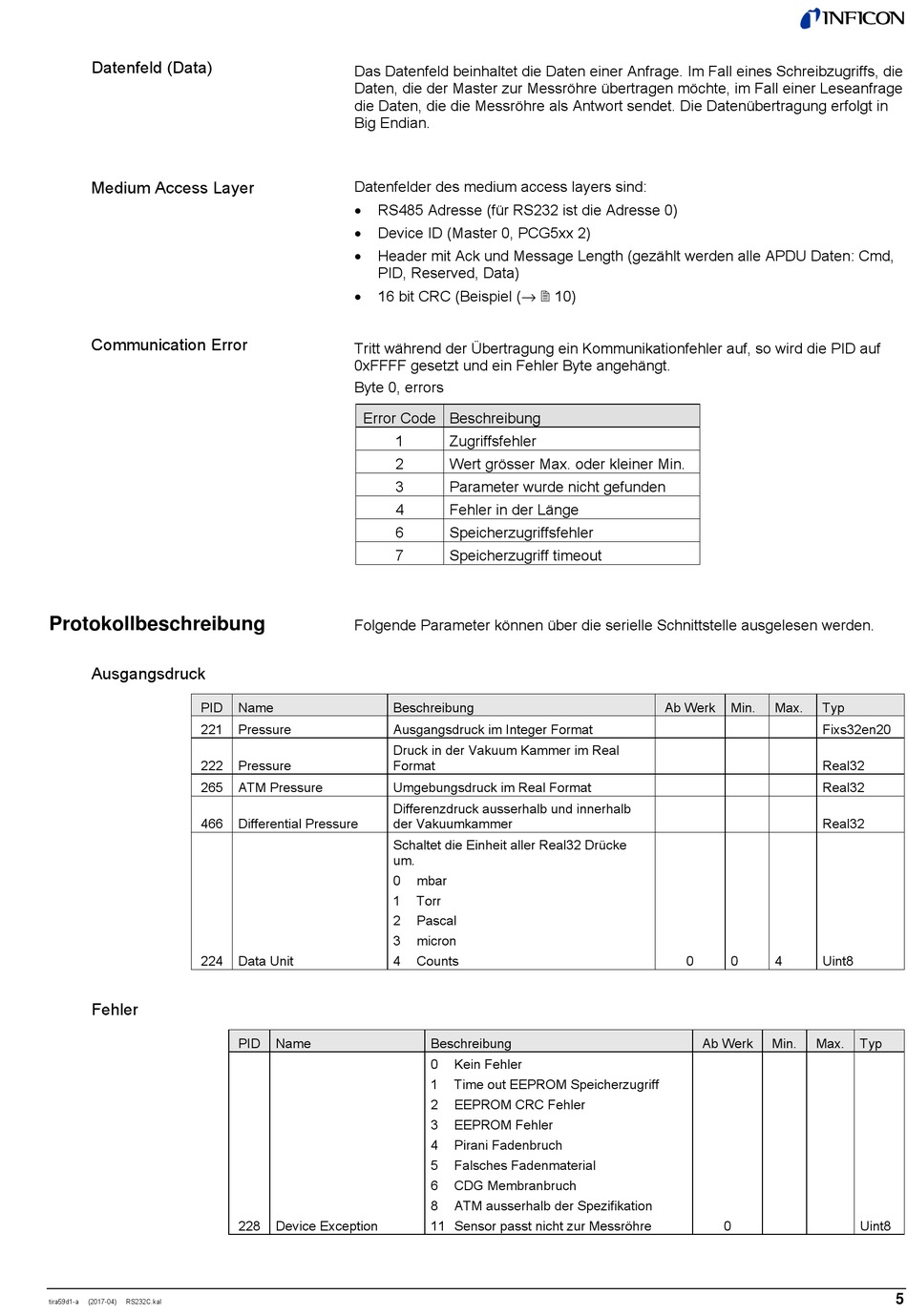

Das Datenfeld beinhaltet die Daten einer Anfrage. Im Fall eines Schreibzugriffs, die
Daten, die der Master zur Messröhre übertragen möchte, im Fall einer Leseanfrage
die Daten, die die Messröhre als Antwort sendet. Die Datenübertragung erfolgt in
Big Endian.
Datenfelder des medium access layers sind:
•
RS485 Adresse (für RS232 ist die Adresse 0)
•
Device ID (Master 0, PCG5xx 2)
•
Header mit Ack und Message Length (gezählt werden alle APDU Daten: Cmd,
PID, Reserved, Data)
•
16 bit CRC (Beispiel (→ 10)
Tritt während der Übertragung ein Kommunikationfehler auf, so wird die PID auf
0xFFFF gesetzt und ein Fehler Byte angehängt.
Byte 0, errors
Error Code Beschreibung
1
2
3
4
6
7
Folgende Parameter können über die serielle Schnittstelle ausgelesen werden.
Name
Beschreibung
Pressure
Ausgangsdruck im Integer Format
Druck in der Vakuum Kammer im Real
Pressure
Format
ATM Pressure
Umgebungsdruck im Real Format
Differenzdruck ausserhalb und innerhalb
Differential Pressure
der Vakuumkammer
Schaltet die Einheit aller Real32 Drücke
um.
0
1
2
3
Data Unit
4
PID
Name
228
Device Exception
Zugriffsfehler
Wert grösser Max. oder kleiner Min.
Parameter wurde nicht gefunden
Fehler in der Länge
Speicherzugriffsfehler
Speicherzugriff timeout
mbar
Torr
Pascal
micron
Counts
Beschreibung
0
Kein Fehler
1
Time out EEPROM Speicherzugriff
2
EEPROM CRC Fehler
3
EEPROM Fehler
4
Pirani Fadenbruch
5
Falsches Fadenmaterial
6
CDG Membranbruch
8
ATM ausserhalb der Spezifikation
11 Sensor passt nicht zur Messröhre
Ab Werk
Min.
Max.
Typ
Fixs32en20
Real32
Real32
Real32
0
0
4
Uint8
Ab Werk
Min.
Max.
0
Typ
Uint8
5
