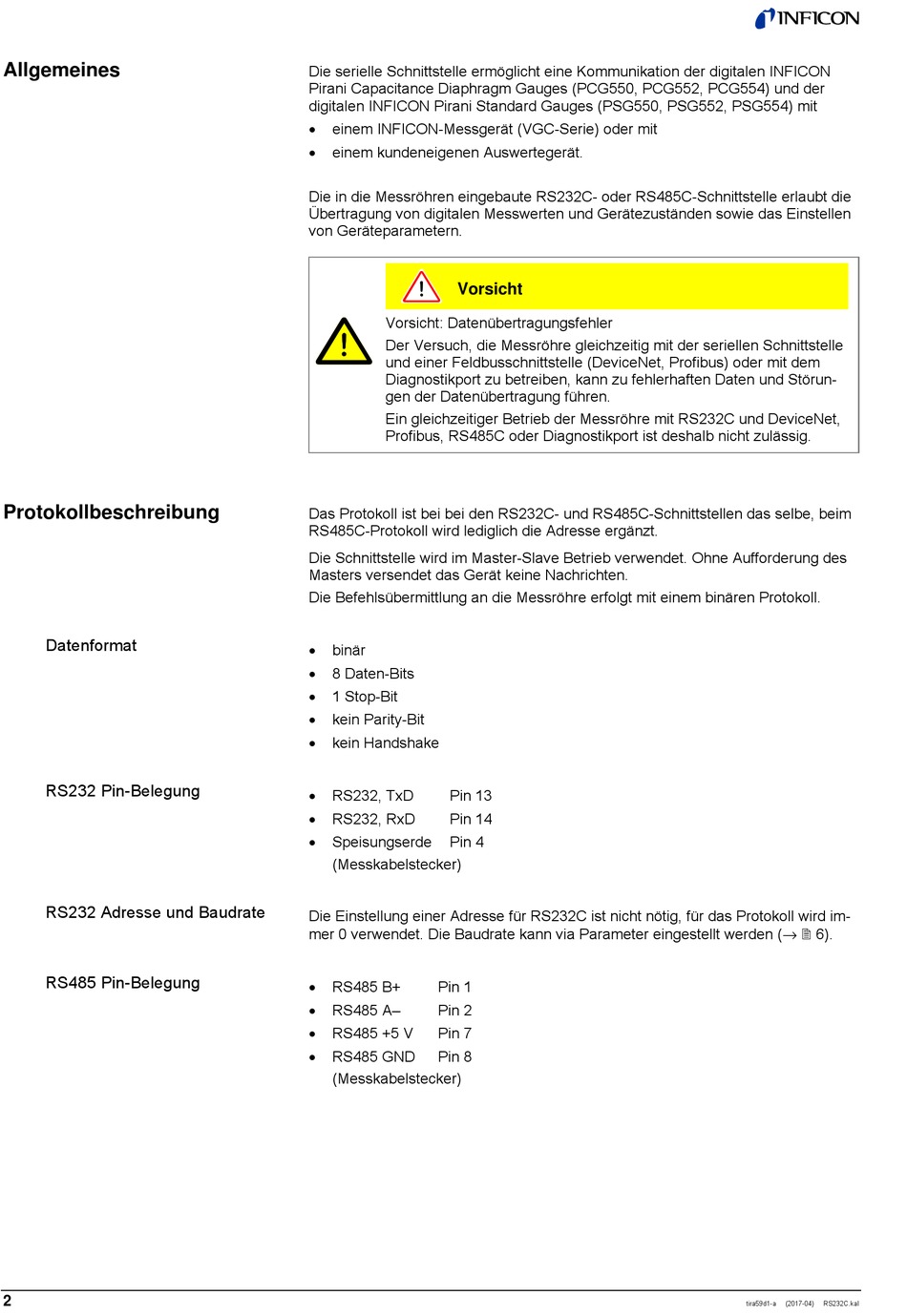

Allgemeines
Protokollbeschreibung
Datenformat
RS232 Pin-Belegung
RS232 Adresse und Baudrate
RS485 Pin-Belegung
2
Die serielle Schnittstelle ermöglicht eine Kommunikation der digitalen INFICON
Pirani Capacitance Diaphragm Gauges (PCG550, PCG552, PCG554) und der
digitalen INFICON Pirani Standard Gauges (PSG550, PSG552, PSG554) mit
•
einem INFICON-Messgerät (VGC-Serie) oder mit
•
einem kundeneigenen Auswertegerät.
Die in die Messröhren eingebaute RS232C- oder RS485C-Schnittstelle erlaubt die
Übertragung von digitalen Messwerten und Gerätezuständen sowie das Einstellen
von Geräteparametern.
Vorsicht
Vorsicht: Datenübertragungsfehler
Der Versuch, die Messröhre gleichzeitig mit der seriellen Schnittstelle
und einer Feldbusschnittstelle (DeviceNet, Profibus) oder mit dem
Diagnostikport zu betreiben, kann zu fehlerhaften Daten und Störun-
gen der Datenübertragung führen.
Ein gleichzeitiger Betrieb der Messröhre mit RS232C und DeviceNet,
Profibus, RS485C oder Diagnostikport ist deshalb nicht zulässig.
Das Protokoll ist bei bei den RS232C- und RS485C-Schnittstellen das selbe, beim
RS485C-Protokoll wird lediglich die Adresse ergänzt.
Die Schnittstelle wird im Master-Slave Betrieb verwendet. Ohne Aufforderung des
Masters versendet das Gerät keine Nachrichten.
Die Befehlsübermittlung an die Messröhre erfolgt mit einem binären Protokoll.
•
binär
•
8 Daten-Bits
•
1 Stop-Bit
•
kein Parity-Bit
•
kein Handshake
•
RS232, TxD
Pin 13
•
RS232, RxD
Pin 14
•
Speisungserde
Pin 4
(Messkabelstecker)
Die Einstellung einer Adresse für RS232C ist nicht nötig, für das Protokoll wird im-
mer 0 verwendet. Die Baudrate kann via Parameter eingestellt werden (→ 6).
•
RS485 B+
Pin 1
•
RS485 A–
Pin 2
•
RS485 +5 V
Pin 7
•
RS485 GND
Pin 8
(Messkabelstecker)
tira59d1-a
(2017-04)
RS232C.kal
