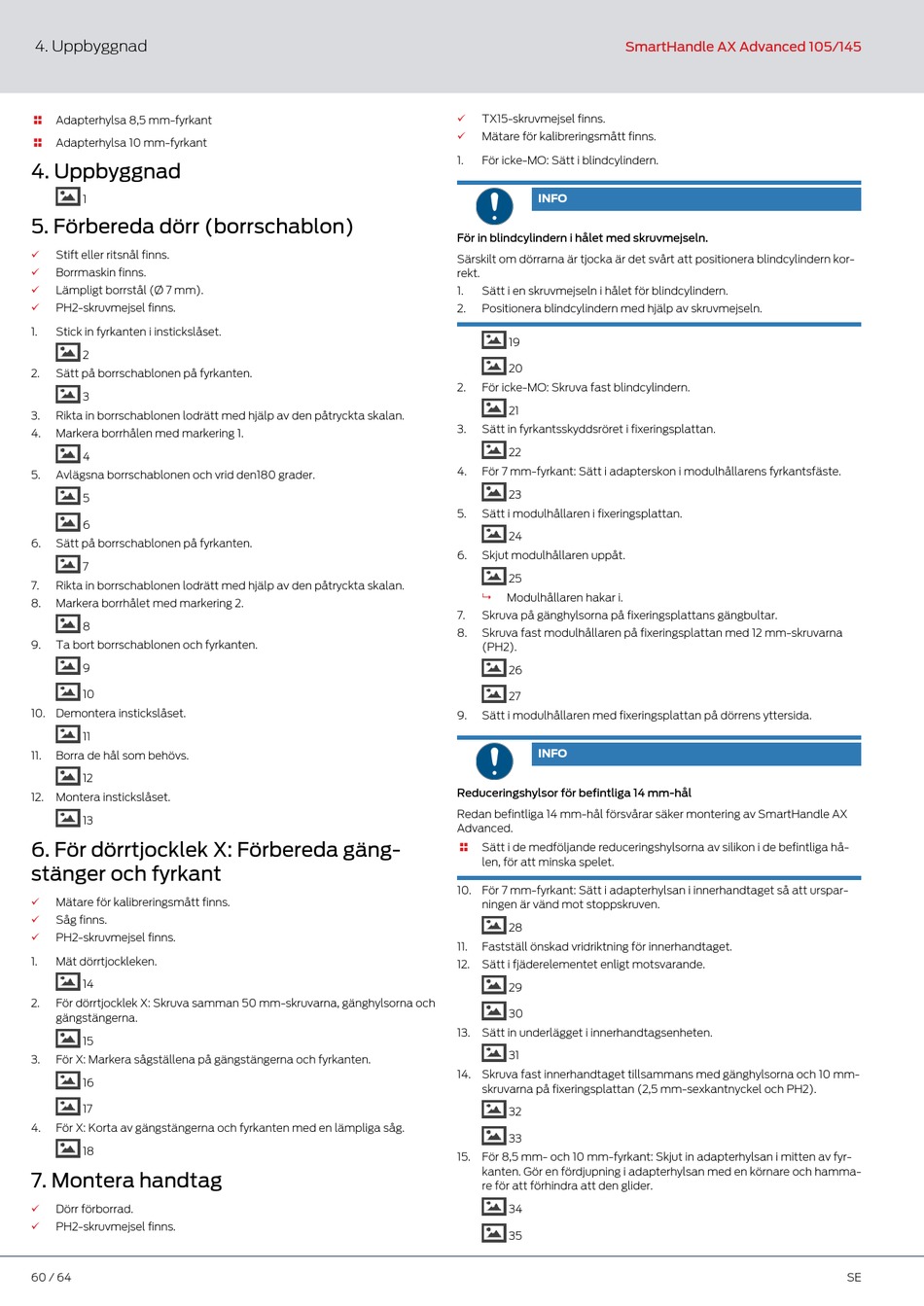

4. Uppbyggnad
 Adapterhylsa 8,5 mm-fyrkant
Adapterhylsa 10 mm-fyrkant

4. Uppbyggnad
1
5. Förbereda dörr (borrschablon)
Stift eller ritsnål finns.
ü
Borrmaskin finns.
ü
Lämpligt borrstål (Ø 7 mm).
ü
ü PH2-skruvmejsel finns.
1. Stick in fyrkanten i instickslåset.
2
2. Sätt på borrschablonen på fyrkanten.
3
3. Rikta in borrschablonen lodrätt med hjälp av den påtryckta skalan.
4. Markera borrhålen med markering 1.
4
5. Avlägsna borrschablonen och vrid den180 grader.
5
6
6. Sätt på borrschablonen på fyrkanten.
7
7. Rikta in borrschablonen lodrätt med hjälp av den påtryckta skalan.
8. Markera borrhålet med markering 2.
8
9. Ta bort borrschablonen och fyrkanten.
9
10
10. Demontera instickslåset.
11
11. Borra de hål som behövs.
12
12. Montera instickslåset.
13
6. För dörrtjocklek X: Förbereda gäng-
stänger och fyrkant
ü Mätare för kalibreringsmått finns.
ü Såg finns.
ü PH2-skruvmejsel finns.
1. Mät dörrtjockleken.
14
2. För dörrtjocklek X: Skruva samman 50 mm-skruvarna, gänghylsorna och
gängstängerna.
15
3. För X: Markera sågställena på gängstängerna och fyrkanten.
16
17
4. För X: Korta av gängstängerna och fyrkanten med en lämpliga såg.
18
7. Montera handtag
ü Dörr förborrad.
ü PH2-skruvmejsel finns.
60 / 64
SmartHandle AX Advanced 105/145
ü TX15-skruvmejsel finns.
Mätare för kalibreringsmått finns.
ü
1. För icke-MO: Sätt i blindcylindern.
INFO
För in blindcylindern i hålet med skruvmejseln.
Särskilt om dörrarna är tjocka är det svårt att positionera blindcylindern kor-
rekt.
1. Sätt i en skruvmejseln i hålet för blindcylindern.
2. Positionera blindcylindern med hjälp av skruvmejseln.
19
20
2. För icke-MO: Skruva fast blindcylindern.
21
3. Sätt in fyrkantsskyddsröret i fixeringsplattan.
22
4. För 7 mm-fyrkant: Sätt i adapterskon i modulhållarens fyrkantsfäste.
23
5. Sätt i modulhållaren i fixeringsplattan.
24
6. Skjut modulhållaren uppåt.
25
Modulhållaren hakar i.
9
7. Skruva på gänghylsorna på fixeringsplattans gängbultar.
8. Skruva fast modulhållaren på fixeringsplattan med 12 mm-skruvarna
(PH2).
26
27
9. Sätt i modulhållaren med fixeringsplattan på dörrens yttersida.
INFO
Reduceringshylsor för befintliga 14 mm-hål
Redan befintliga 14 mm-hål försvårar säker montering av SmartHandle AX
Advanced.
 Sätt i de medföljande reduceringshylsorna av silikon i de befintliga hå-
len, för att minska spelet.
10. För 7 mm-fyrkant: Sätt i adapterhylsan i innerhandtaget så att urspar-
ningen är vänd mot stoppskruven.
28
11. Fastställ önskad vridriktning för innerhandtaget.
12. Sätt i fjäderelementet enligt motsvarande.
29
30
13. Sätt in underlägget i innerhandtagsenheten.
31
14. Skruva fast innerhandtaget tillsammans med gänghylsorna och 10 mm-
skruvarna på fixeringsplattan (2,5 mm-sexkantnyckel och PH2).
32
33
15. För 8,5 mm- och 10 mm-fyrkant: Skjut in adapterhylsan i mitten av fyr-
kanten. Gör en fördjupning i adapterhylsan med en körnare och hamma-
re för att förhindra att den glider.
34
35
