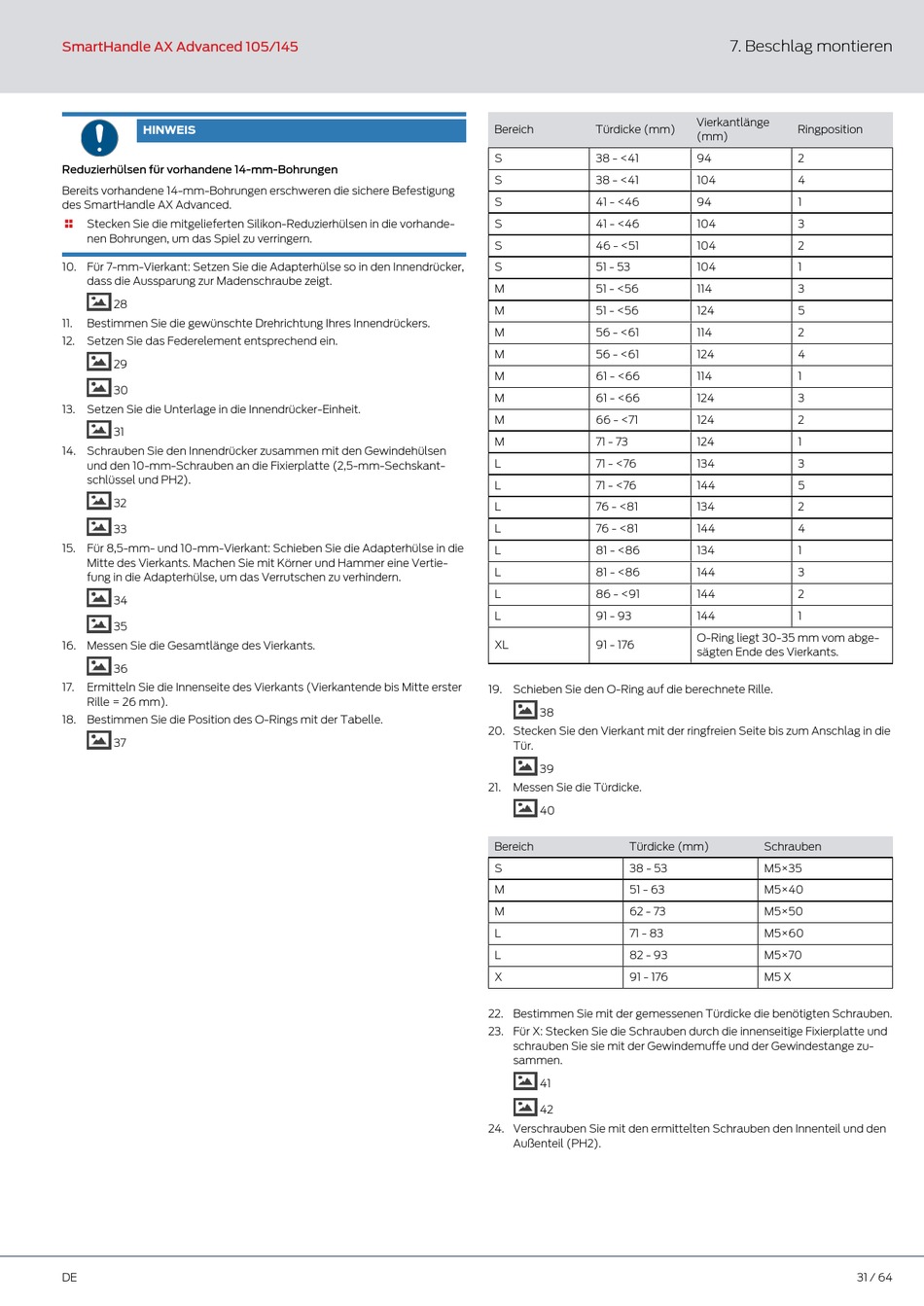

SmartHandle AX Advanced 105/145
HINWEIS
Reduzierhülsen für vorhandene 14-mm-Bohrungen
Bereits vorhandene 14-mm-Bohrungen erschweren die sichere Befestigung
des SmartHandle AX Advanced.
Stecken Sie die mitgelieferten Silikon-Reduzierhülsen in die vorhande-

nen Bohrungen, um das Spiel zu verringern.
10. Für 7-mm-Vierkant: Setzen Sie die Adapterhülse so in den Innendrücker,
dass die Aussparung zur Madenschraube zeigt.
28
11. Bestimmen Sie die gewünschte Drehrichtung Ihres Innendrückers.
12. Setzen Sie das Federelement entsprechend ein.
29
30
13. Setzen Sie die Unterlage in die Innendrücker-Einheit.
31
14. Schrauben Sie den Innendrücker zusammen mit den Gewindehülsen
und den 10-mm-Schrauben an die Fixierplatte (2,5-mm-Sechskant-
schlüssel und PH2).
32
33
15. Für 8,5-mm- und 10-mm-Vierkant: Schieben Sie die Adapterhülse in die
Mitte des Vierkants. Machen Sie mit Körner und Hammer eine Vertie-
fung in die Adapterhülse, um das Verrutschen zu verhindern.
34
35
16. Messen Sie die Gesamtlänge des Vierkants.
36
17. Ermitteln Sie die Innenseite des Vierkants (Vierkantende bis Mitte erster
Rille = 26 mm).
18. Bestimmen Sie die Position des O-Rings mit der Tabelle.
37
DE
Bereich Türdicke (mm)
S 38 - <41
S 38 - <41
S 41 - <46
S 41 - <46
S 46 - <51
S 51 - 53
M 51 - <56
M 51 - <56
M 56 - <61
M 56 - <61
M 61 - <66
M 61 - <66
M 66 - <71
M 71 - 73
L 71 - <76
L 71 - <76
L 76 - <81
L 76 - <81
L 81 - <86
L 81 - <86
L 86 - <91
L 91 - 93
XL 91 - 176
19. Schieben Sie den O-Ring auf die berechnete Rille.
38
20. Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die
Tür.
39
21. Messen Sie die Türdicke.
40
Bereich Türdicke (mm)
S 38 - 53
M 51 - 63
M 62 - 73
L 71 - 83
L 82 - 93
X 91 - 176
22. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrauben.
23. Für X: Stecken Sie die Schrauben durch die innenseitige Fixierplatte und
schrauben Sie sie mit der Gewindemuffe und der Gewindestange zu-
sammen.
41
42
24. Verschrauben Sie mit den ermittelten Schrauben den Innenteil und den
Außenteil (PH2).
7. Beschlag montieren
Vierkantlänge
Ringposition
(mm)
94 2
104 4
94 1
104 3
104 2
104 1
114 3
124 5
114 2
124 4
114 1
124 3
124 2
124 1
134 3
144 5
134 2
144 4
134 1
144 3
144 2
144 1
O-Ring liegt 30-35 mm vom abge-
sägten Ende des Vierkants.
Schrauben
M5×35
M5×40
M5×50
M5×60
M5×70
M5 X
