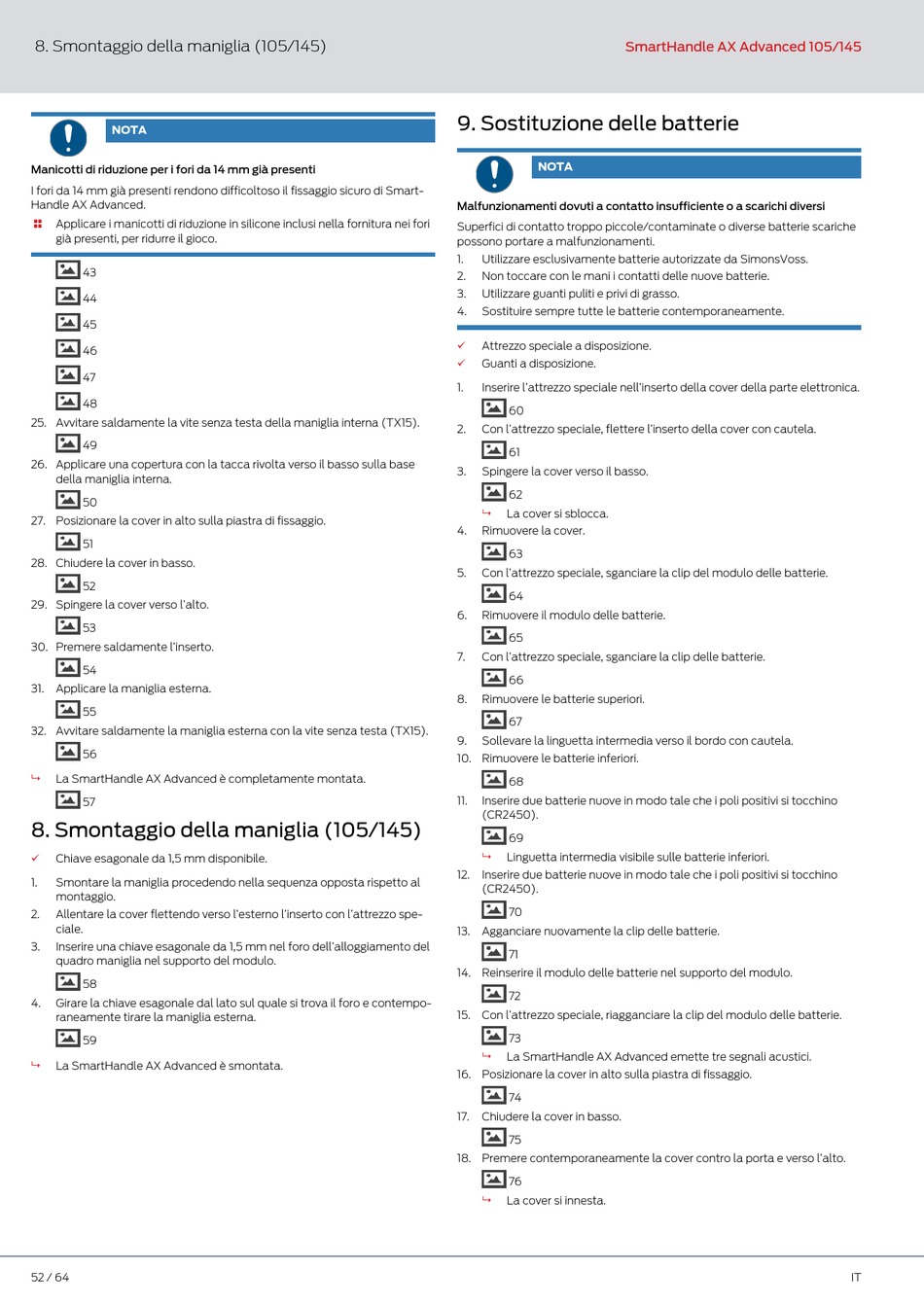

8. Smontaggio della maniglia (105/145)
NOTA
Manicotti di riduzione per i fori da 14 mm già presenti
I fori da 14 mm già presenti rendono difficoltoso il fissaggio sicuro di Smart-
Handle AX Advanced.
Applicare i manicotti di riduzione in silicone inclusi nella fornitura nei fori

già presenti, per ridurre il gioco.
43
44
45
46
47
48
25. Avvitare saldamente la vite senza testa della maniglia interna (TX15).
49
26. Applicare una copertura con la tacca rivolta verso il basso sulla base
della maniglia interna.
50
27. Posizionare la cover in alto sulla piastra di fissaggio.
51
28. Chiudere la cover in basso.
52
29. Spingere la cover verso l'alto.
53
30. Premere saldamente l'inserto.
54
31. Applicare la maniglia esterna.
55
32. Avvitare saldamente la maniglia esterna con la vite senza testa (TX15).
56
La SmartHandle AX Advanced è completamente montata.
9
57
8. Smontaggio della maniglia (105/145)
ü Chiave esagonale da 1,5 mm disponibile.
1. Smontare la maniglia procedendo nella sequenza opposta rispetto al
montaggio.
2. Allentare la cover flettendo verso l'esterno l'inserto con l'attrezzo spe-
ciale.
3. Inserire una chiave esagonale da 1,5 mm nel foro dell'alloggiamento del
quadro maniglia nel supporto del modulo.
58
4. Girare la chiave esagonale dal lato sul quale si trova il foro e contempo-
raneamente tirare la maniglia esterna.
59
9 La SmartHandle AX Advanced è smontata.
52 / 64
SmartHandle AX Advanced 105/145
9. Sostituzione delle batterie
NOTA
Malfunzionamenti dovuti a contatto insufficiente o a scarichi diversi
Superfici di contatto troppo piccole/contaminate o diverse batterie scariche
possono portare a malfunzionamenti.
1. Utilizzare esclusivamente batterie autorizzate da SimonsVoss.
2. Non toccare con le mani i contatti delle nuove batterie.
3. Utilizzare guanti puliti e privi di grasso.
4. Sostituire sempre tutte le batterie contemporaneamente.
ü Attrezzo speciale a disposizione.
ü Guanti a disposizione.
1. Inserire l'attrezzo speciale nell'inserto della cover della parte elettronica.
60
2. Con l'attrezzo speciale, flettere l'inserto della cover con cautela.
61
3. Spingere la cover verso il basso.
62
9 La cover si sblocca.
4. Rimuovere la cover.
63
5. Con l'attrezzo speciale, sganciare la clip del modulo delle batterie.
64
6. Rimuovere il modulo delle batterie.
65
7. Con l'attrezzo speciale, sganciare la clip delle batterie.
66
8. Rimuovere le batterie superiori.
67
9. Sollevare la linguetta intermedia verso il bordo con cautela.
10. Rimuovere le batterie inferiori.
68
11. Inserire due batterie nuove in modo tale che i poli positivi si tocchino
(CR2450).
69
Linguetta intermedia visibile sulle batterie inferiori.
9
12. Inserire due batterie nuove in modo tale che i poli positivi si tocchino
(CR2450).
70
13. Agganciare nuovamente la clip delle batterie.
71
14. Reinserire il modulo delle batterie nel supporto del modulo.
72
15. Con l'attrezzo speciale, riagganciare la clip del modulo delle batterie.
73
9 La SmartHandle AX Advanced emette tre segnali acustici.
16. Posizionare la cover in alto sulla piastra di fissaggio.
74
17. Chiudere la cover in basso.
75
18. Premere contemporaneamente la cover contro la porta e verso l'alto.
76
9 La cover si innesta.
