Arbeiten mit den Fenstern von 01V96 Editor

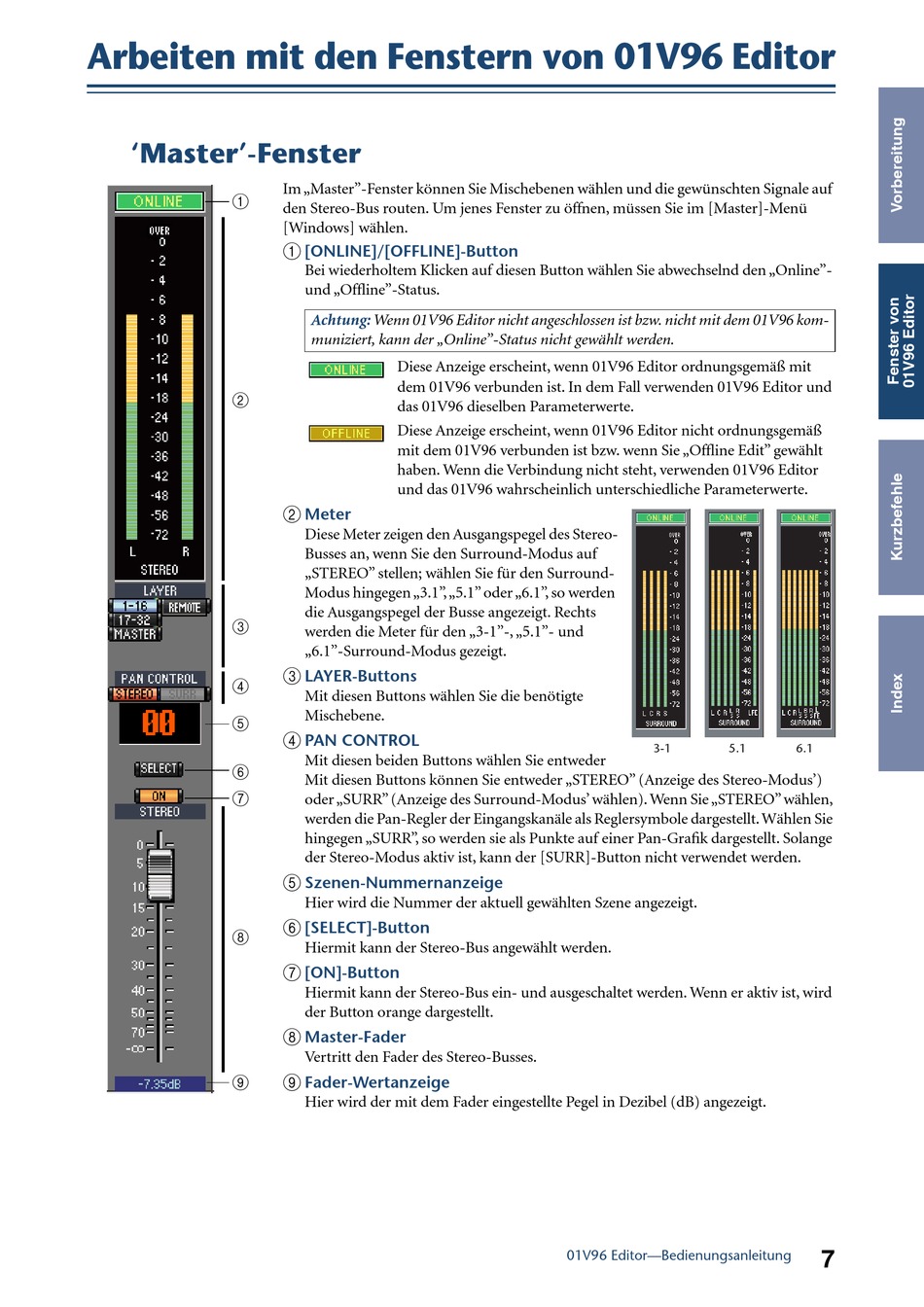

'Master'-Fenster
1
2
3
4
5
6
7
8
9
Im „Master"-Fenster können Sie Mischebenen wählen und die gewünschten Signale auf
den Stereo-Bus routen. Um jenes Fenster zu öffnen, müssen Sie im [Master]-Menü
[Windows] wählen.
A
[ONLINE]/[OFFLINE]-Button
Bei wiederholtem Klicken auf diesen Button wählen Sie abwechselnd den „Online"-
und „Offline"-Status.
Achtung:
Wenn 01V96 Editor nicht angeschlossen ist bzw. nicht mit dem 01V96 kom-
muniziert, kann der „Online"-Status nicht gewählt werden.
Diese Anzeige erscheint, wenn 01V96 Editor ordnungsgemäß mit
dem 01V96 verbunden ist. In dem Fall verwenden 01V96 Editor und
das 01V96 dieselben Parameterwerte.
Diese Anzeige erscheint, wenn 01V96 Editor nicht ordnungsgemäß
mit dem 01V96 verbunden ist bzw. wenn Sie „Offline Edit" gewählt
haben. Wenn die Verbindung nicht steht, verwenden 01V96 Editor
und das 01V96 wahrscheinlich unterschiedliche Parameterwerte.
B
Meter
Diese Meter zeigen den Ausgangspegel des Stereo-
Busses an, wenn Sie den Surround-Modus auf
„STEREO" stellen; wählen Sie für den Surround-
Modus hingegen „3.1", „5.1" oder „6.1", so werden
die Ausgangspegel der Busse angezeigt. Rechts
werden die Meter für den „3-1"-, „5.1"- und
„6.1"-Surround-Modus gezeigt.
C
LAYER-Buttons
Mit diesen Buttons wählen Sie die benötigte
Mischebene.
D
PAN CONTROL
Mit diesen beiden Buttons wählen Sie entweder
Mit diesen Buttons können Sie entweder „STEREO" (Anzeige des Stereo-Modus')
oder „SURR" (Anzeige des Surround-Modus' wählen). Wenn Sie „STEREO" wählen,
werden die Pan-Regler der Eingangskanäle als Reglersymbole dargestellt. Wählen Sie
hingegen „SURR", so werden sie als Punkte auf einer Pan-Grafik dargestellt. Solange
der Stereo-Modus aktiv ist, kann der [SURR]-Button nicht verwendet werden.
E
Szenen-Nummernanzeige
Hier wird die Nummer der aktuell gewählten Szene angezeigt.
F
[SELECT]-Button
Hiermit kann der Stereo-Bus angewählt werden.
G
[ON]-Button
Hiermit kann der Stereo-Bus ein- und ausgeschaltet werden. Wenn er aktiv ist, wird
der Button orange dargestellt.
H
Master-Fader
Vertritt den Fader des Stereo-Busses.
I
Fader-Wertanzeige
Hier wird der mit dem Fader eingestellte Pegel in Dezibel (dB) angezeigt.
3-1
5.1
01V96 Editor—Bedienungsanleitung
6.1
7
