F
COMPRESSOR-Sektion
Diese Sektion enthält die Bedienelemente sowie eine Grafik des Kompressors für den aktuell gewähl-
ten Bus. Die Einteilung entspricht exakt der COMPRESSOR-Sektion der Eingangskanäle.
„COMPRESSOR-Sektion" auf Seite 15.
G
PAIR, FADER GROUP & MUTE GROUP-Sektion
Hier befinden sich die Buttons, mit denen man den Bus mit einem anderen paart bzw.
einer Fader- und/oder Mute-Gruppe zuordnet. Klicken Sie auf das Herzsymbol, wenn Sie
den Bus mit dem benachbarten Bus paaren möchten. Mit den FADER GROUP-Buttons
ordnen Sie den Bus einer Fader-Gruppe zu, mit den MUTE GROUP-Buttons regeln Sie
die Zugehörigkeit zu den Mute-Gruppen.

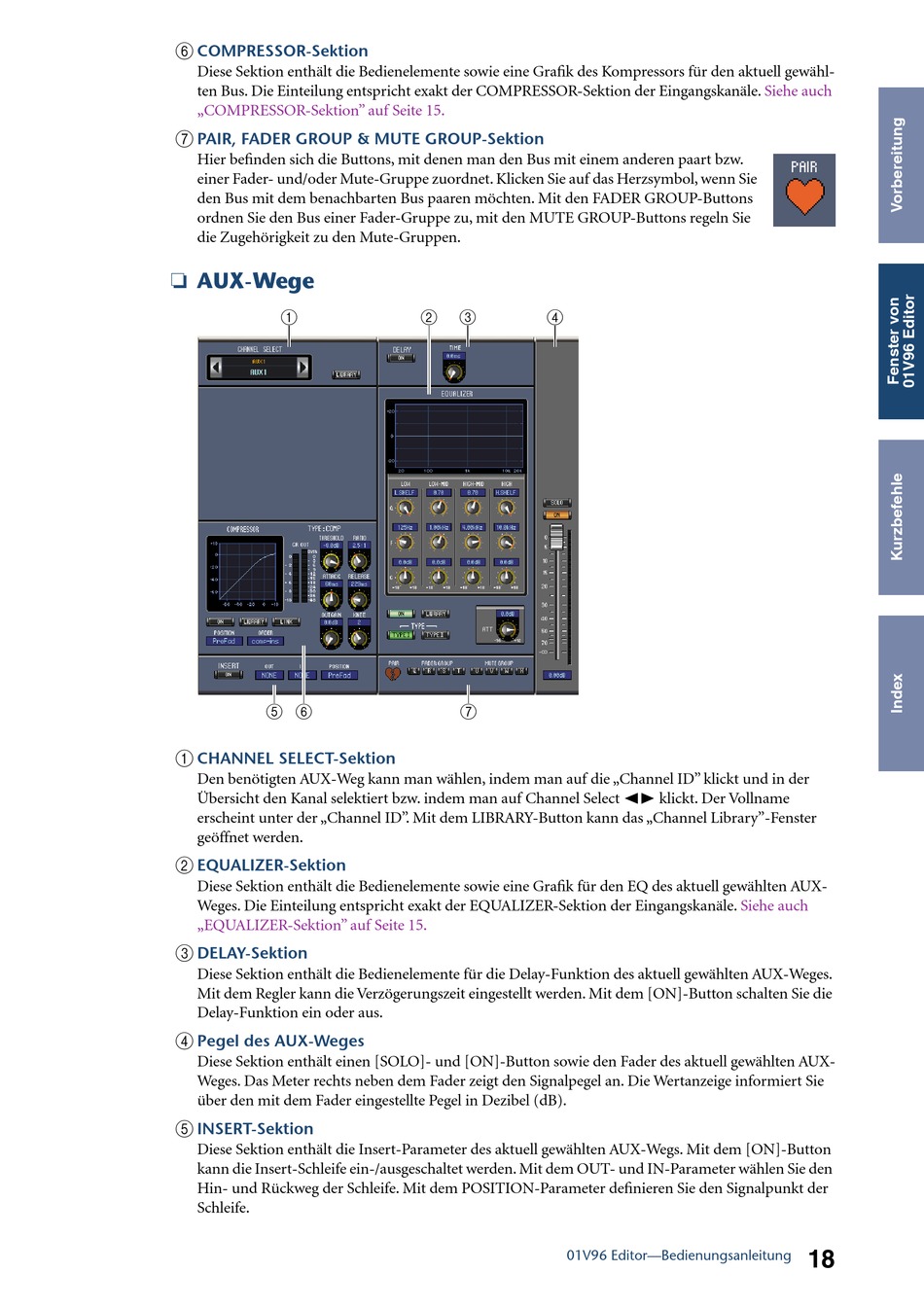

❏ AUX-Wege
A
E F
A
CHANNEL SELECT-Sektion
Den benötigten AUX-Weg kann man wählen, indem man auf die „Channel ID" klickt und in der
Übersicht den Kanal selektiert bzw. indem man auf Channel Select √® klickt. Der Vollname
erscheint unter der „Channel ID". Mit dem LIBRARY-Button kann das „Channel Library"-Fenster
geöffnet werden.
B
EQUALIZER-Sektion
Diese Sektion enthält die Bedienelemente sowie eine Grafik für den EQ des aktuell gewählten AUX-
Weges. Die Einteilung entspricht exakt der EQUALIZER-Sektion der Eingangskanäle.
„EQUALIZER-Sektion" auf Seite 15.
C
DELAY-Sektion
Diese Sektion enthält die Bedienelemente für die Delay-Funktion des aktuell gewählten AUX-Weges.
Mit dem Regler kann die Verzögerungszeit eingestellt werden. Mit dem [ON]-Button schalten Sie die
Delay-Funktion ein oder aus.
D
Pegel des AUX-Weges
Diese Sektion enthält einen [SOLO]- und [ON]-Button sowie den Fader des aktuell gewählten AUX-
Weges. Das Meter rechts neben dem Fader zeigt den Signalpegel an. Die Wertanzeige informiert Sie
über den mit dem Fader eingestellte Pegel in Dezibel (dB).
E
INSERT-Sektion
Diese Sektion enthält die Insert-Parameter des aktuell gewählten AUX-Wegs. Mit dem [ON]-Button
kann die Insert-Schleife ein-/ausgeschaltet werden. Mit dem OUT- und IN-Parameter wählen Sie den
Hin- und Rückweg der Schleife. Mit dem POSITION-Parameter definieren Sie den Signalpunkt der
Schleife.
B
C
D
G
01V96 Editor—Bedienungsanleitung
Siehe auch
Siehe auch
18
