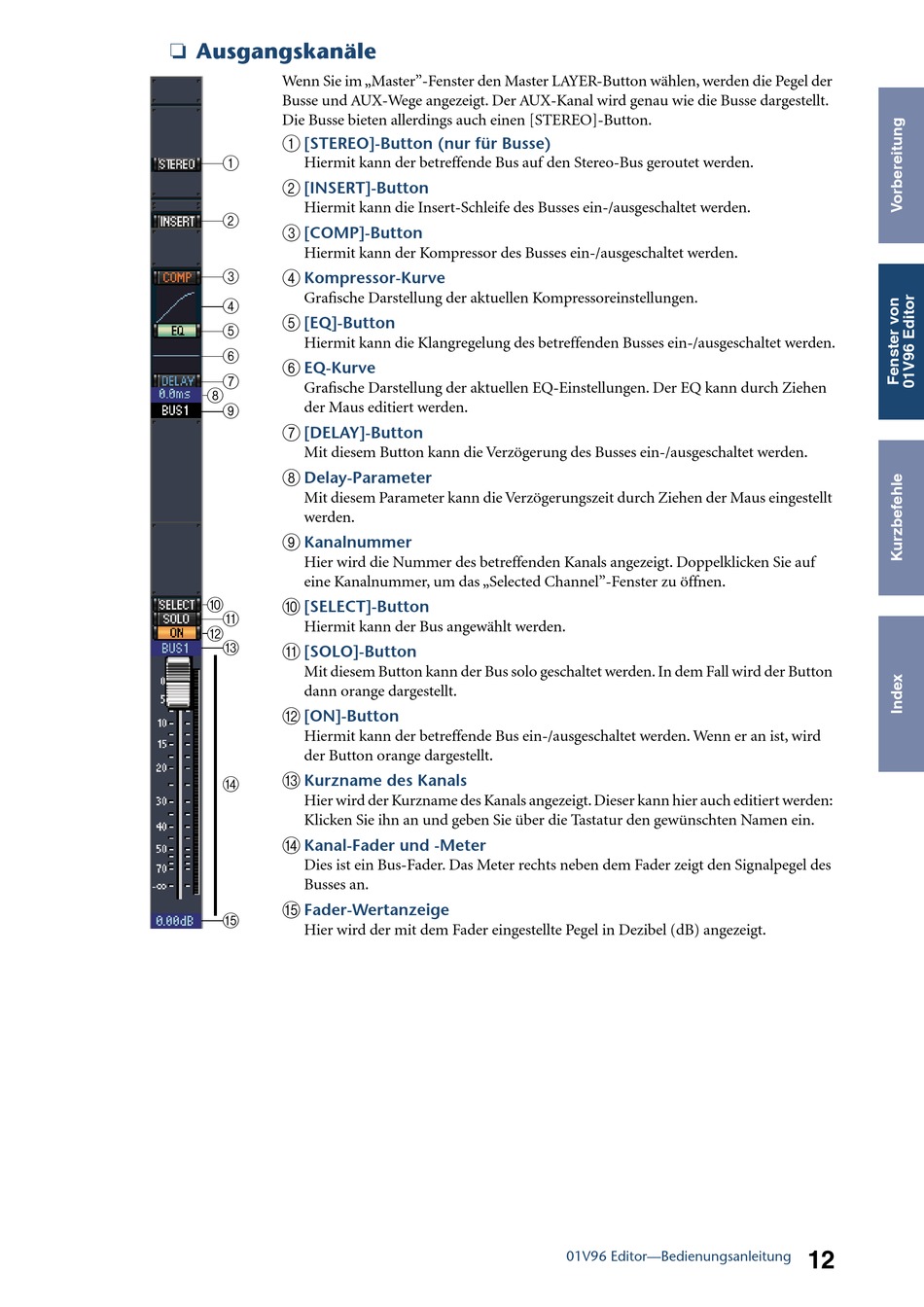

❏ Ausgangskanäle
Wenn Sie im „Master"-Fenster den Master LAYER-Button wählen, werden die Pegel der
Busse und AUX-Wege angezeigt. Der AUX-Kanal wird genau wie die Busse dargestellt.
Die Busse bieten allerdings auch einen [STEREO]-Button.
A
[STEREO]-Button (nur für Busse)
A
Hiermit kann der betreffende Bus auf den Stereo-Bus geroutet werden.
B
[INSERT]-Button
Hiermit kann die Insert-Schleife des Busses ein-/ausgeschaltet werden.
B
C
[COMP]-Button
Hiermit kann der Kompressor des Busses ein-/ausgeschaltet werden.
C
D
Kompressor-Kurve
Grafische Darstellung der aktuellen Kompressoreinstellungen.
D
E
[EQ]-Button
E
Hiermit kann die Klangregelung des betreffenden Busses ein-/ausgeschaltet werden.
F
F
EQ-Kurve
G
Grafische Darstellung der aktuellen EQ-Einstellungen. Der EQ kann durch Ziehen
H
der Maus editiert werden.
I
G
[DELAY]-Button
Mit diesem Button kann die Verzögerung des Busses ein-/ausgeschaltet werden.
H
Delay-Parameter
Mit diesem Parameter kann die Verzögerungszeit durch Ziehen der Maus eingestellt
werden.
I
Kanalnummer
Hier wird die Nummer des betreffenden Kanals angezeigt. Doppelklicken Sie auf
eine Kanalnummer, um das „Selected Channel"-Fenster zu öffnen.
J
J
[SELECT]-Button
K
Hiermit kann der Bus angewählt werden.
L
M
K
[SOLO]-Button
Mit diesem Button kann der Bus solo geschaltet werden. In dem Fall wird der Button
dann orange dargestellt.
L
[ON]-Button
Hiermit kann der betreffende Bus ein-/ausgeschaltet werden. Wenn er an ist, wird
der Button orange dargestellt.
M
Kurzname des Kanals
N
Hier wird der Kurzname des Kanals angezeigt. Dieser kann hier auch editiert werden:
Klicken Sie ihn an und geben Sie über die Tastatur den gewünschten Namen ein.
N
Kanal-Fader und -Meter
Dies ist ein Bus-Fader. Das Meter rechts neben dem Fader zeigt den Signalpegel des
Busses an.
O
Fader-Wertanzeige
O
Hier wird der mit dem Fader eingestellte Pegel in Dezibel (dB) angezeigt.
01V96 Editor—Bedienungsanleitung
