B. MOBILE BODENSTATION (MBS)
Datenlink, Kamerasteuerung, Videolink, Statusdisplay und die Steuerung für das UAV selbst sind in der
Mobilen Bodenstation integriert. Deshalb kann die komplette Steuerung bequem von einer Person
getragen und bedient werden.
FERNSTEUERUNG (REMOTE CONTROL – R/C)
Von der Futaba FX-30 Fernsteuerung werden nur die Mechanik sowie die Steuerknüppelzuordnungen
genutzt. Sie ist vorprogrammiert und einsatzbereit. Alle Funktionen und Informationen, außer der
Akkuspannung rechts oben im Display, sind irrelevant. Die Akkuspannung sollte vor Abflug noch
mindestens 7,4 V betragen. Das Statusdisplay und der Datenlink übernehmen die Kommunikation mit
dem UAV. Die Fernsteuerung enthält:w
Überprüfen Sie die Trimmung der Steuerknüppel von Zeit zu Zeit. Wenn das UAV abgeschaltet ist, können Sie die Trimmräder
wieder in die Mittelstellung bringen. Schalten Sie NICHT schnell ein und aus. Das Herunterfahren dauert einige Sekunden
bis das Display komplett aus ist. Erst danach sollte es wieder eingeschaltet werden.
Bitte verändern Sie keine Einstellungen in der Fernsteuerung!

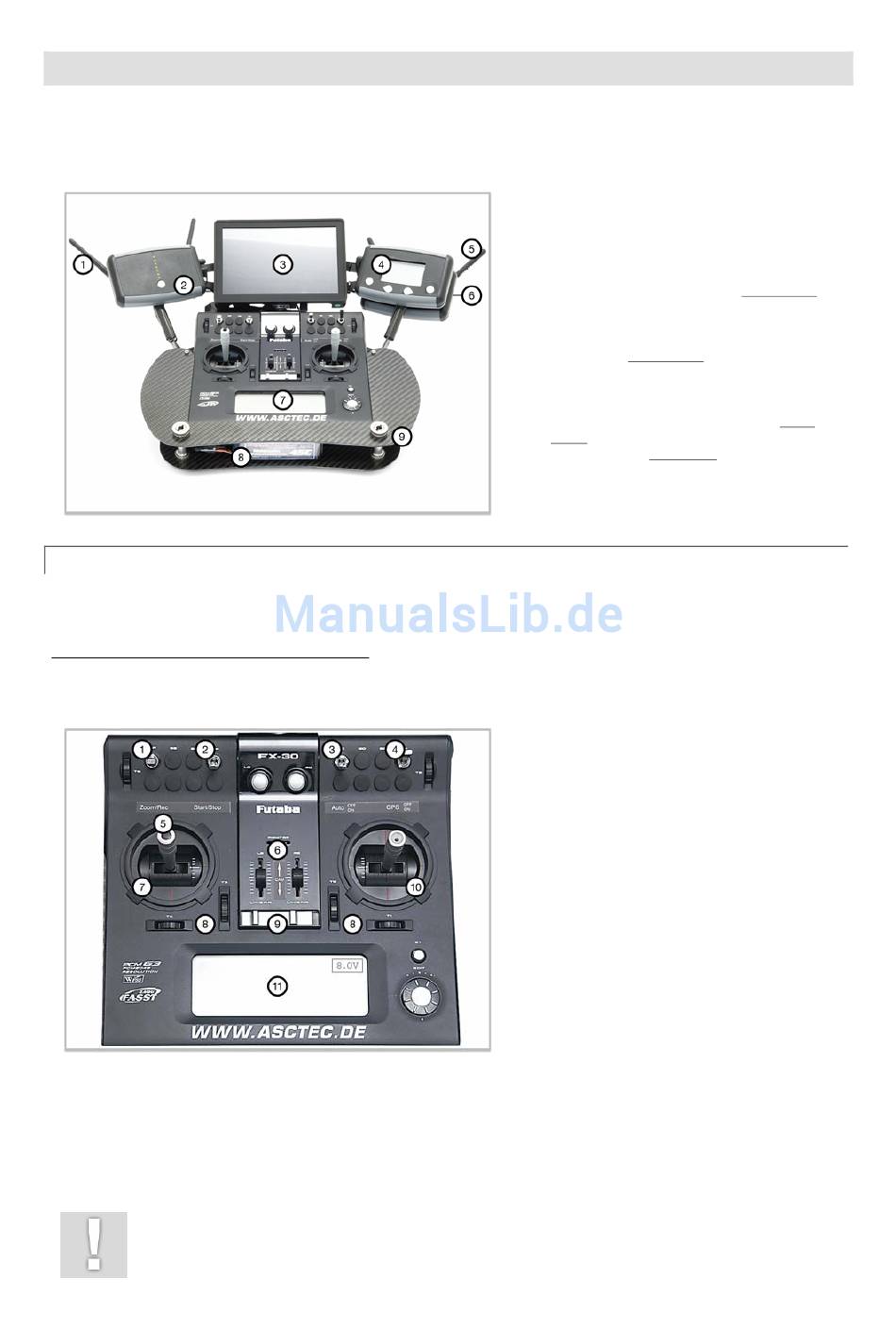

Die MBS besteht aus folgenden Komponenten:
1.
2x Videolinkantennen. 5.8 GHz
Stabantennen (männlich).
2.
Diversity Videoempfänger: Livevideo-
Signal vom UAV. (= Receiver).
3.
LCD Monitor zur Anzeige des Livebilds.
4.
Statusdisplay zur Anzeige von
Telemetriedaten und zur Aktivierung von
Funktionen.
Siehe S. 27.
5.
2x Datenlinkantennen. 2.4 GHz
Stabantennen (männlich).
6.
Diversity Datenlink (Transmitter) zum
Empfang aller relevanten Flugdaten.
S. 10.
7.
Fernsteuerung.
Siehe S. 9.
8.
Akkufach für den Videoempfängerakku.
9.
Senderpult mit Bajonettverbindern für den
Nackengurt.
1.
Zoom/Rec-Schalter: Bedienung der
Zoomfunktion oder Videoaufnahme.
2.
Start/Stop-Schalter: Startet/Stoppt die
Motoren, wenn gleichzeitig der linke
Steuerknüppel nach unten gezogen ist.
3.
Auto-Schalter (On/Off):
Aktiviert/Deaktiviert den Autopiloten.
4.
GPS-Schalter (On/Off):
Aktiviert/Deaktiviert die GPS-Funktion.
5.
Auslöser der Kamera.
6.
Schieberegler für Kameraneigung: Grob
(links) und fein (rechts).
7.
Linker Steuerknüppel: Links/Rechts =
Gieren des UAV (links/rechts Drehung).
Hoch/Runter = Steigen/Sinken des UAV.
8.
Trimmräder zur Justierung der
Steuerknüppel-Mittelstellung (Nur für
Experten!).
9.
An/Aus-Schalter (On/Off).
10. Rechter Steuerknüppel: Links/Rechts =
Steuern des UAV nach links/rechts
(Rollen). Hoch/Runter = Steuern des UAV
nach vorne/hinten (Nicken).
11. R/C display: Displays settings.
Siehe S. 10.
