DIVERSITY VIDEOEMPFÄNGER
Der im UAV verbaute Videosender hat eine Sendeleistung von 25 mW im 5,8 GHz Frequenzband
und ist somit legal in den meisten Ländern weltweit. Alternativ kann auch ein 100 mW Sender verbaut
werden, sofern dieser in Ihrem Land legal ist. Die Trennung zum 2,4 GHz Datenlink verhindert
wirkungsvoll Störungen.

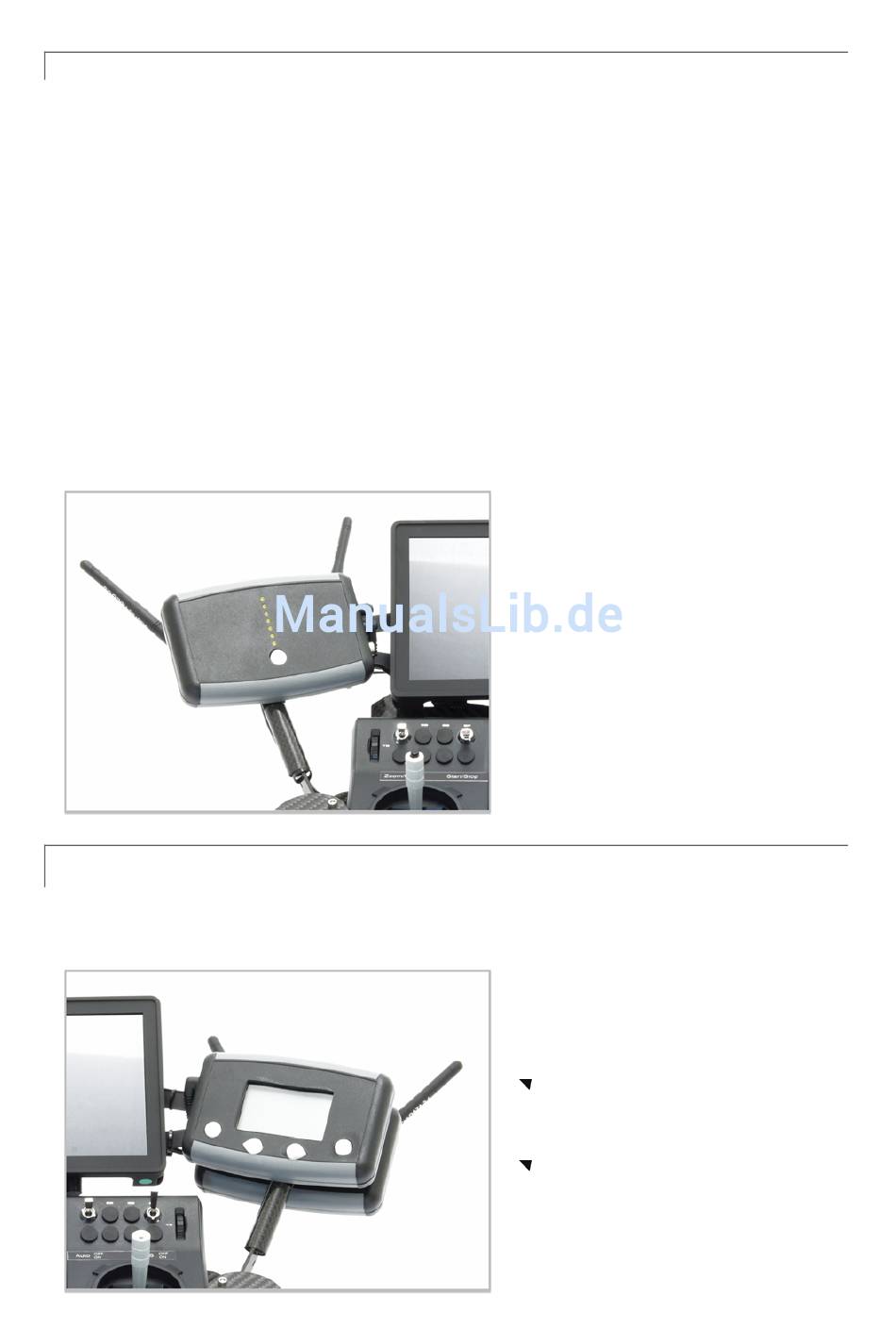

In der Mobilen Bodenstation sind zwei analoge Videoempfänger in Diversity-Konfiguration verbaut.
Der Akku des Videoempfängers befindet sich auf der Vorderseite der Mobilen Bodenstation im
Akkufach. Der Akku wird von vorne vertikal eingeschoben und kann zum Laden oder Austausch
entfernt werden.
Die Stromversorgung des Videoempfängers und Vorschaumonitors ist von der Stromversorgung der
sicherheitsrelevanten Komponenten getrennt, um maximale Betriebssicherheit zu gewährleisten.
Der AscTec Falcon 8 ist auf einen bestimmten Videokanal voreingestellt und die MBS darauf
angepasst. Verwenden Sie eine MBS mit mehreren AscTec Falcon 8 Systemen, müssen Sie den
Kanal des Videoempfängers folgendermaßen anpassen:
DIVERSITY DATENLINK
Zwei unabhängige 2,4 GHz Diversity Datenlinks, die sich unterhalb des STATUSDISPLAYS befinden,
vermitteln zwischen Fernsteuerung und UAV.
1.
Schalten Sie das UAV und die Kamera ein.
2.
Der Videoempfänger muss ausgeschaltet
und der Akku bereits angesteckt sein.
3.
Drücken Sie den Knopf am
Videoempfänger für mind. 10 s, bis alle
LEDs aufleuchten.
4.
Jetzt leuchtet nur eine LED, die die
Kanalnummer anzeigt. Die unterste LED
ist z. B. Kanal 1.
5.
Wenn der Monitor noch nicht an ist,
schalten Sie ihn jetzt ein.
6.
Durch Drücken des Knopfes können Sie
nun so lange zwischen den Kanälen
umschalten, bis Sie das Live-Bild vom
UAV sehen.
7.
Warten Sie einfach ca. 20 s um den Kanal
zu speichern. Alle LEDs blitzen kurz auf
und der Videoempfänger springt zurück in
den normalen Modus.
Die Sendeleistung des Transmitters kann
über das Statusdisplay im PARAMETER
MENÜ, Sendeleistungs-Feld, mit
links - rechts Buttons zwischen 10 mW
und 63 mW eingestellt werden.
Beachten Sie hierbei die Gesetzgebung
des Landes, in dem Sie aktiv sind .
ENT +
10
