3. PRODUKTBESCHREIBUNGEN
A. ASCTEC FALCON 8
ZENTRALEINHEIT

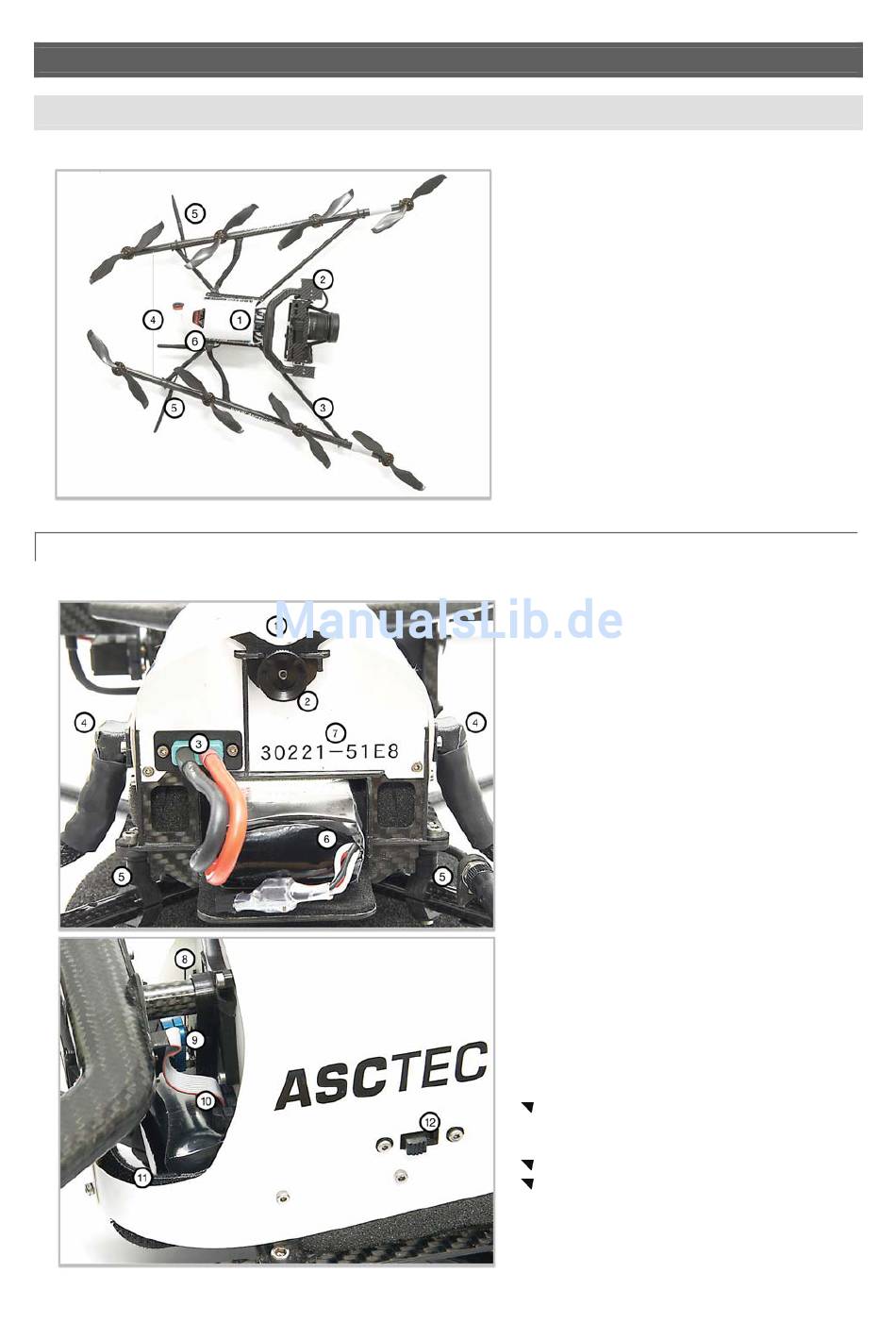

Das AscTec Falcon 8 besteht aus mehreren
Baugruppen:
1.
Zentraleinheit.
2.
Aktiv stabilisierter Kamerahalter inklusive
speziell modifizierter Kameraoption.
3.
Carbonkreuz.
4.
Motorschienen.
5.
Die Antennen des Datenlinks sind nahe
der Motorschienen am Carbonkreuz
befestigt.
6.
Die Antenne des Videolinks befindet sich
nahe der Zentraleinheit, um die
Kabellängen so kurz wie möglich zu
halten.
Die Zentraleinheit besteht aus folgenden
Komponenten:
1.
Extrem steife und leichte mechanische
Konstruktion aus CNC gefrästem CFK.
2.
Stellring zur Fixierung des aktiv
stabilisierten Kamerahalters.
3.
Buchse zum Anschluss des Akkus.
4.
Anschlüsse für die Motorschienen.
5.
Vibrationsdämpfer.
6.
Akkuschacht.
7.
Seriennummer – AscTec Falcon 8-ID.
8.
Mini-SD Karte des Flugdatenschreibers.
9.
Kugelkopfanschlüsse für den aktiv
stabilisierten Kamerahalter.
10. Anschluss für das 10-adrige Kabel des
aktiv stabilisierten Kamerahalters.
11. Klettband zur Positionierung des
Flugakkus.
12. An/Aus Schalter.
Zudem vorhanden:
Elektronik zur Flugstabilisierung
und Stromversorgung der übrigen
Komponenten.
Diversity Datenlinkmodule.
Videosender (Transmitter).
