Der AscTec Falcon 8 ist wie die MBS vollständig zusammengebaut zu
transportieren. Für den sicheren Transport empfehlen wir den Transportkoffer
oder den AscTec Rucksack.
E. NUTZLASTEN-/KAMERAWECHSEL
Um verschiedene Nutzlasten (Kameras oder Sensoren) auf dem UAV einzusetzen, muss der
komplette Kamerahalter inklusive Kamera ausgetauscht werden. Jede von Ascending Technologies
gelieferte Nutzlast ist mit einem Speicherchip versehen, das dem UAV eine Identifizierung ermöglicht.
Der Kompass des UAV muss mit jeder Nutzlast einmal kalibriert werden.
Wenn Sie eine Nutzlast zum ersten mal montieren, müssen Sie den Kompass
kalibrieren. Fragen Sie uns nach der Kalibrierungsanleitung.

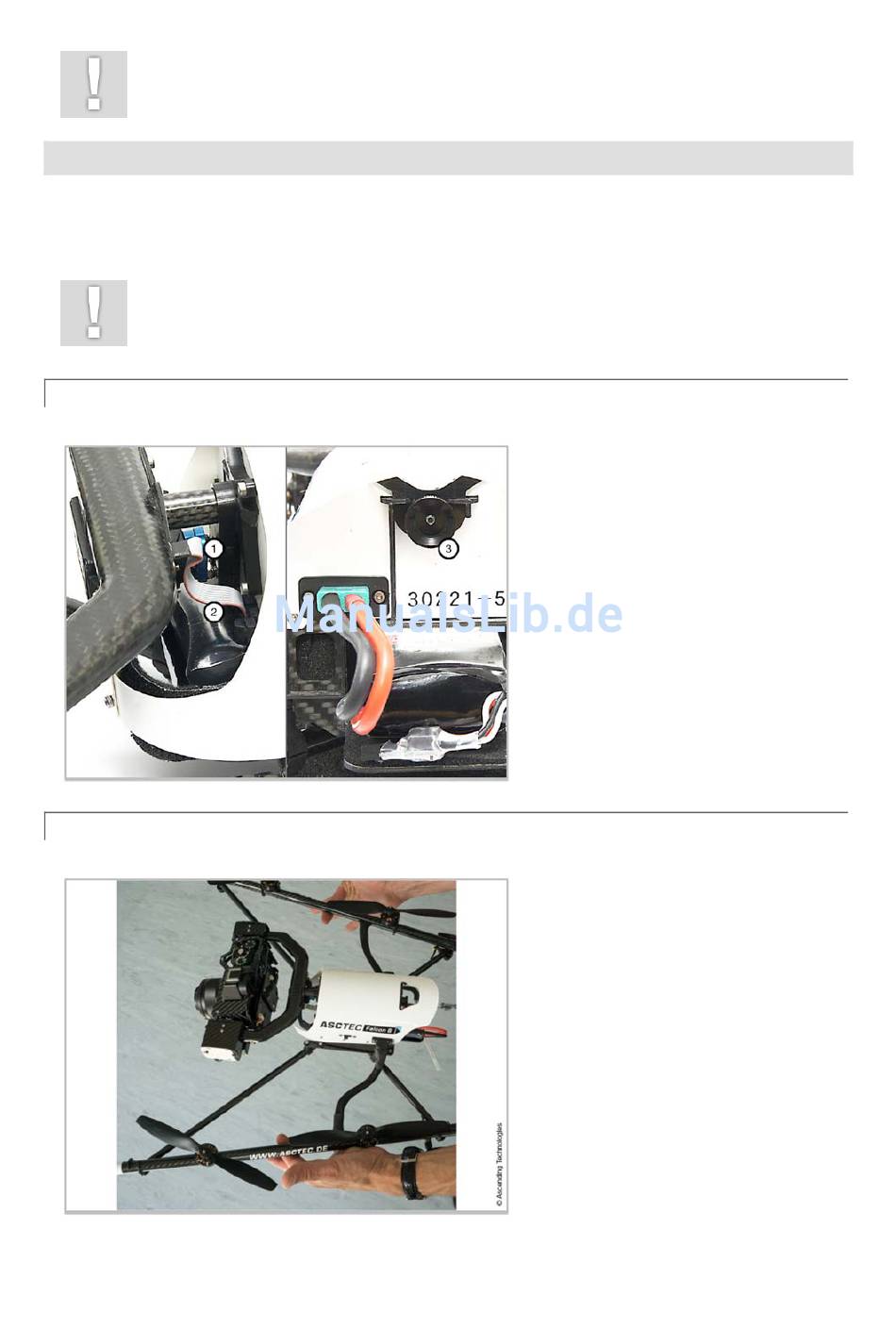

ENTFERNEN EINES KAMERAHALTERS
INSTALLATION EINES KAMERAHALTERS
1.
Stecken Sie das 10-adrige Kabel ab.
Drücken Sie dazu die beiden Clips nach
außen und der Stecker springt heraus.
2.
Lösen Sie die Madenschraube am
Stellring an der Rückseite der
Zentraleinheit. Ziehen Sie den
Kamerahalter vorsichtig und gerade nach
vorne heraus.
1.
Stecken Sie den Carbonstab des
Kamerahalters vorsichtig von vorne
gerade in die vorgesehene Öffnung an der
Zentraleinheit.
2.
Stecken Sie den Stellring auf das Ende
des Carbonstabs und fixieren Sie ihn
durch die Madenschraube. Achten Sie
darauf, dass kein axiales Spiel vorhanden
ist. Ziehen Sie die Madenschraube nicht
zu fest, um den Carbonstab nicht zu
beschädigen.
3.
Stecken Sie das 10-adrige Kabel wieder
ein. Die beiden Clips müssen sich
schließen.
4.
Überprüfen Sie den Schwerpunkt des
Systems. Halten Sie das Flugsystem mit
eingelegtem Akku mit zwei Fingern
unter den beiden kleinen Bohrungen in
der Mitte der Motorschienen (Siehe
Bild). Verschieben Sie die Akkuposition
mit Hilfe des Klettbandes, bis das
Flugsystem waagrecht ausgerichtet, und
damit ausbalanciert ist.
46
