Endress+Hauser Levelflex FMP53 Technische Information Seite 56

5-Punkt Linearitätsprotokoll
Sensor Mindestabstand zwischen Referenzpunkt R und 100%-Marke
FMP53 A ≥ 250 mm (10 in)
Sondentyp Mindestabstand vom Sondenende zur 0%-Marke
Stab C ≥ 100 mm (4 in)
Kundenspezifische Paramet-
rierung
Parameter
Setup → Längeneinheit
Setup → Abgleich Leer
56
Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 5-
Punkt Linearitätsprotokoll gewählt wurde.
Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt.
Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer-
den. Wenn diese Angaben fehlen, werden stattdessen sondenabhängige Standardwerte verwendet..
Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:

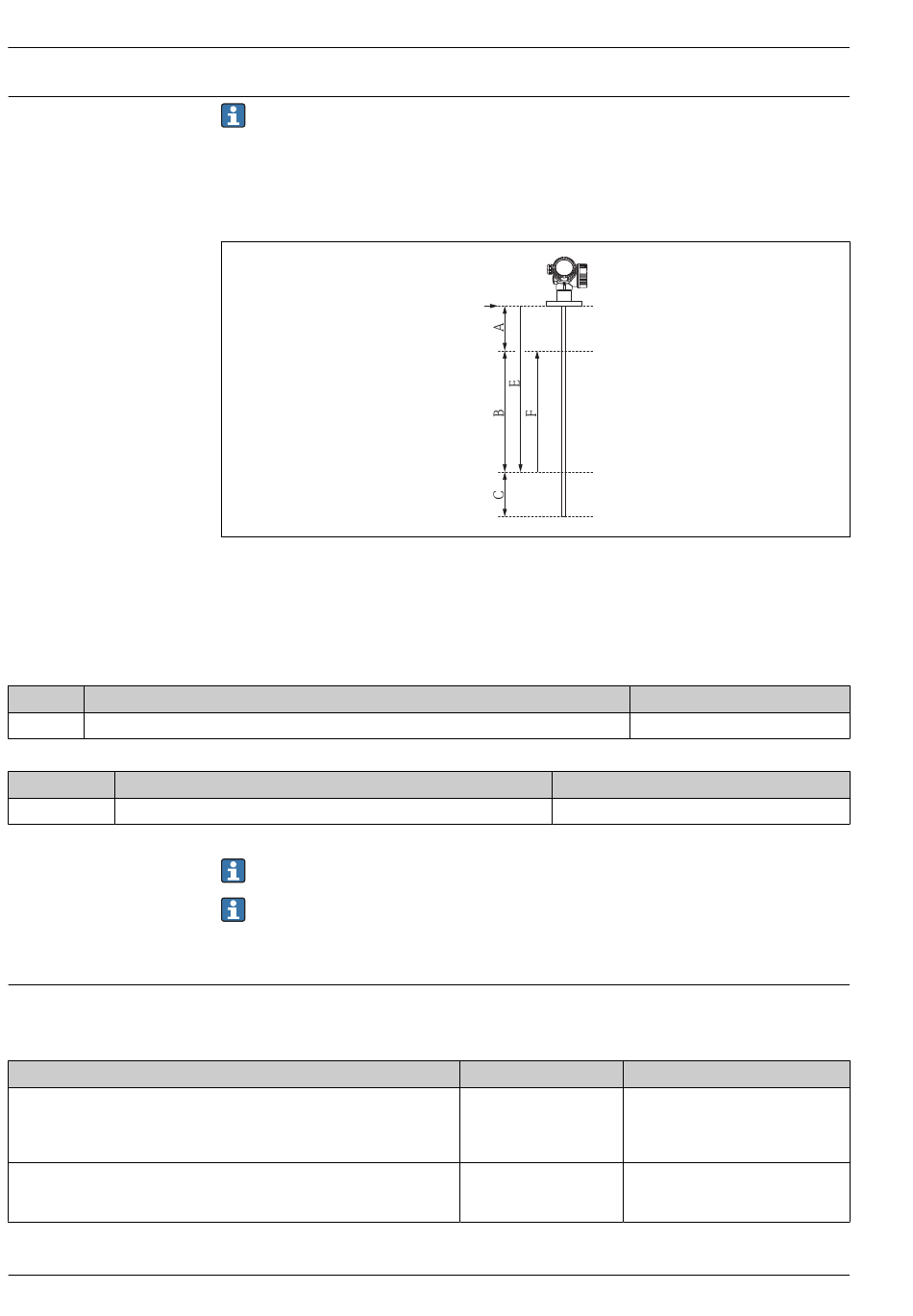

A Abstand vom Referenzpunkt R zur 100%-Marke
B Messbereich
C Abstand vom Sondenende zur 0%-Marke
E Abgleich Leer
F Abgleich Voll
R Referenzpunkt der Messung
Die Linearitätsprüfung erfolgt mit dem Komplettgerät und unter Referenzbedingungen.
Die gewählten Werte von Abgleich Leer und Abgleich Voll werden nur für die Erstellung des
Linearitätsprotokolls verwendet. Anschließend werden sie auf die zur jeweiligen Sonde gehö-
rende Werkseinstellung zurückgesetzt. Falls hiervon abweichende Werte gewünscht sind, müs-
sen diese als kundenspezifische Parametrierung bestellt werden.
Falls im Merkmal Dienstleistung die Bestelloption Kundenspezifische Parametrierung HART, Kun-
denspezifische Parametrierung PA oder Kundenspezifische Parametrierung FF gewählt wurde, kön-
nen für folgende Parameter vom Standard abweichende Voreinstellungen gewählt werden:
R
Minimaler Messbereich
B ≥ 100 mm (4 in)
Maximalwert für "Abgleich Leer"
E ≤ 3,9 m (12,8 ft)
Kommunikationsart Auswahlliste / Wertebereich
• HART • in
• PA • ft
• FF • mm
• m
• HART 0 ... 4 m (0 ... 13 ft)
• PA
• FF
Levelflex FMP53
A0015167
