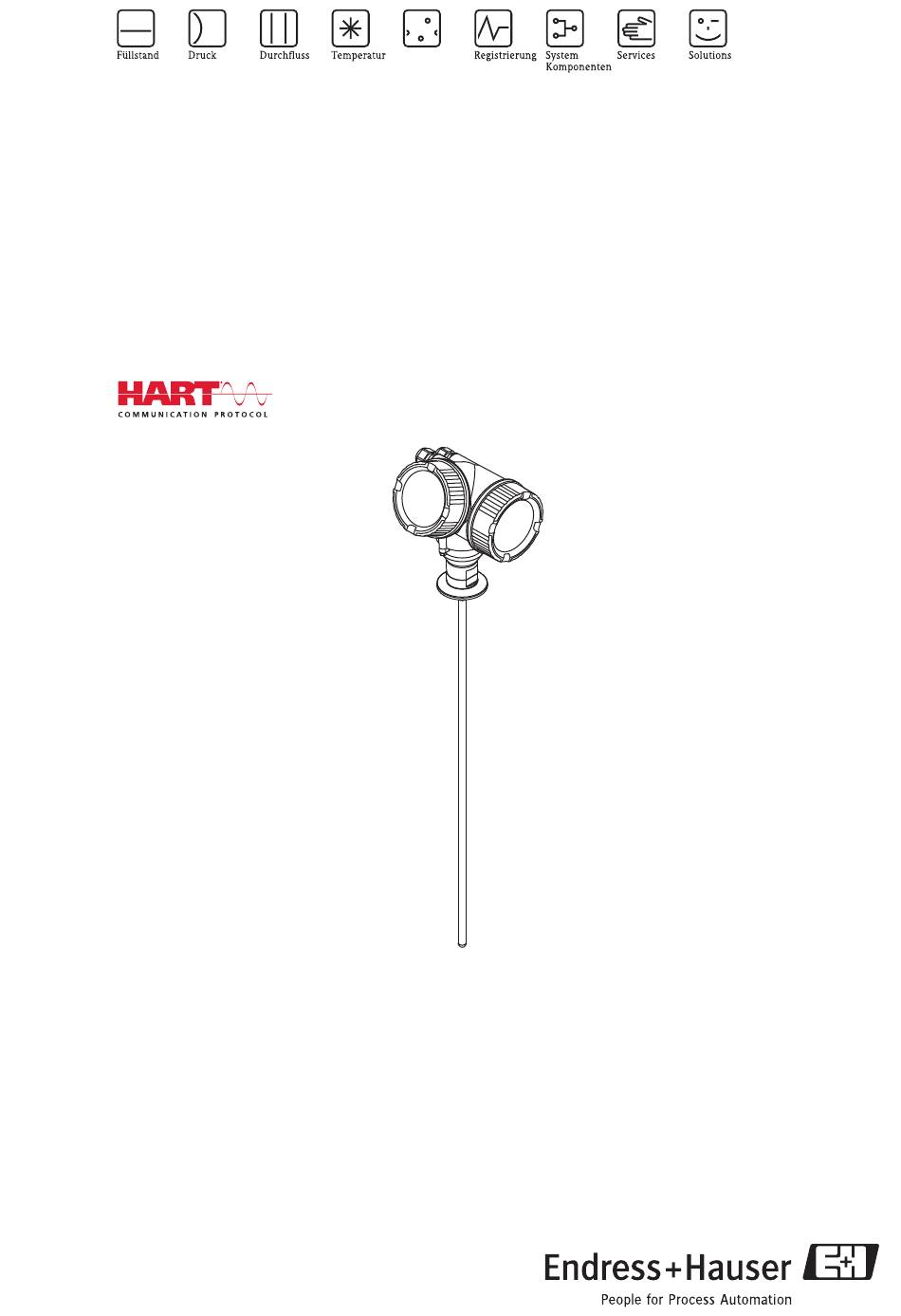

Betriebsanleitung

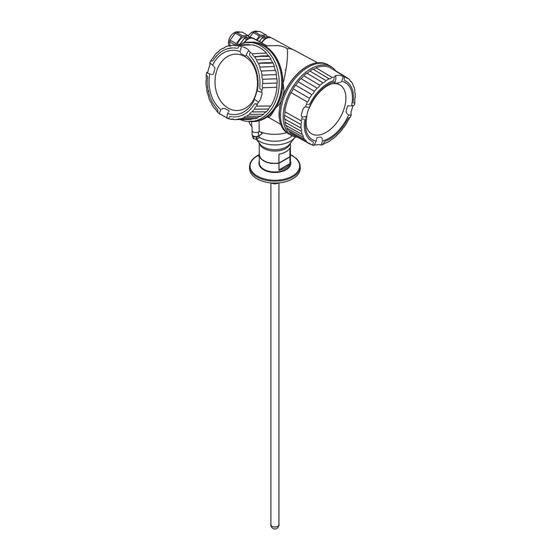

Levelflex FMP53
Geführtes Füllstand-Radar
Füllstandmessung in Flüssigkeiten in hygienischen Applikationen
BA01002F/00/DE/10.10
71120861
Gültig ab Version
01.01.zz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP53

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53

  • Seite 1 Analyse Betriebsanleitung Levelflex FMP53 Geführtes Füllstand-Radar Füllstandmessung in Flüssigkeiten in hygienischen Applikationen BA01002F/00/DE/10.10 71120861 Gültig ab Version 01.01.zz...

  • Seite 3: Inhaltsverzeichnis

    Levelflex FMP53 Inhaltsverzeichnis Inhaltsverzeichnis 6.2.4 Besondere Montagesituationen ..27 Wichtige Hinweise zum Dokument . . . 5 Messgerät montieren ..... 30 Funktion und Umgang mit dem Dokument .
  • Seite 4 Inhaltsverzeichnis Levelflex FMP53 Inbetriebnahme ....56 Übersicht Bedienmenü ... . . 75 10.1 Installations- und Funktionskontrolle .

  • Seite 5: Wichtige Hinweise Zum Dokument

    Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.3 Sicherheitshinweise (XA) für Levelflex FMP53 Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung.

  • Seite 6: Darstellungskonventionen

    Wichtige Hinweise zum Dokument Levelflex FMP53 Merkmal 010 Zulassung Sicherheitshinweise IECEx Zone 0/1 Ex ia IIC T6 Ga/Gb XA00496F IECEx Zone 0/1 Ex d[ia] IIC T6 Ga/Gb XA00499F IECEx Zone 0/2 Ex ic[ia] IIC T6 Ga/Gc XA00497F IECEx Zone 2 Ex nA IIC T6 Gc...

  • Seite 7: Werkzeugsymbole

    Levelflex FMP53 Wichtige Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Sechskantschlüssel A0011222 1.2.4 Symbole und Bezeichnungen für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung ► der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung.

  • Seite 9: Betriebssicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...

  • Seite 10: Produktbeschreibung

    Produktbeschreibung Levelflex FMP53 Produktbeschreibung Produktaufbau 3.1.1 Kompaktgerät Levelflex A0013421 å 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss Stabsonde Endress+Hauser...

  • Seite 11: Elektronikgehäuse

    Levelflex FMP53 Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422 å 2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Eingetragene Marken Ò HART Eingetragene Marke der HART Communication Foundation, Austin, USA Ò...
  • Seite 12 Produktbeschreibung Levelflex FMP53 US-Patente EP-Patente 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 Endress+Hauser...

  • Seite 13: Warenannahme Und Produktidentifi

    Levelflex FMP53 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0014041 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) iden- tisch? A0013921 A0013922 A0013696 Ware unbeschädigt? Made in Germany, 79689 Maulburg Levelflex IP68 / 66 NEMA 4X / 6P...

  • Seite 14: Produktidentifizierung

    Sind die CD-ROMs (Product Documentation, Bedienprogramm) und Dokumen- tationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhan- den? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Ver- triebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •...

  • Seite 15: Typenschild

    Levelflex FMP53 Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 å 3 Typenschild des Levelflex Gerätename...
  • Seite 16 Warenannahme und Produktidentifizierung Levelflex FMP53 Zulassung: ATEX II 1/2G Ex d(ia) IIC T6 ATEX II 1/3G Ex ic(ia) IIC T6 ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6 ATEX II 1/2G Ex ia IIC T6, 1/2D Ex tD IIIC IP6x...
  • Seite 17 Levelflex FMP53 Warenannahme und Produktidentifizierung Elektrischer Anschluss: Gewinde NPT1/2, IP66/68 NEMA4X/6P Stecker M12, IP66/68 NEMA4X/6P Stecker 7/8", IP66/68 NEMA4X/6P Sonderausführung, TSP-Nr. zu spez. Sonde: ..mm, Stab 8mm 316L, Ra<0.76mm/30min ..in, Stab 0.31in 316L, Ra<0.76mm/30min ..mm, Stab 8mm 316L, ep=elektropoliert, Ra<0.38mm/15min ..
  • Seite 18 Warenannahme und Produktidentifizierung Levelflex FMP53 Weitere Bediensprache: Englisch Deutsch Französisch Spanisch Italienisch Niederländisch Japanisch Kalibration: 5-Punkt Linearitätsprotokoll Sonderausführung, TSP-Nr. zu spez. Dienstleistung: (Mehrfachauswahl möglich) Kundenspezifische Parametrierung HART Ohne Tooling DVD (FieldCare setup) Sonderausführung, TSP-Nr. zu spez. Test, Zeugnis: (Mehrfachauswahl möglich) EN10204-3.1 Material mediumberührt 316/ 316L, Abnahmeprüfzeugnis...

  • Seite 19: Lagerung, Transport

    Levelflex FMP53 Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse kann abreißen! Verletzungsgefahr! Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. ► Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten.

  • Seite 20: Montage

    Montage Levelflex FMP53 Montage Montagemaße 6.1.1 Abmessungen Elektronikgehäuse 78 (3.07) 90 (3.54) A0015133 å 4 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) 90 (3.54) 78 (3.07) A0015134 å 5 Gehäuse GT20 (Alu beschichtet); Abmessungen in mm (in) Endress+Hauser...

  • Seite 21: Fmp53: Abmessungen Sonde

    Levelflex FMP53 Montage 6.1.2 FMP53: Abmessungen Sonde ø59.35 (4.8) (ø2.34) ø59.35 (ø2.34) = 50 (2) ø53.5 ø13 SW10 (ø2.11) (ø0.51) AF10 SW10 ø8 AF10 ø13 (ø0.31) (ø0.51) SW10 ø8 AF10 (ø0.31) SW10 AF10 mm (in) A0012762 Montagebügel für Sensordesign "Sensor abgesetzt" (Merkmal 600) Sensor kompakt (keine Option gewählt in Merkmal 600)

  • Seite 22: Fmp53: Abmessungen Prozessanschluss

    Montage Levelflex FMP53 6.1.3 FMP53: Abmessungen Prozessanschluss Ausführung Abmessungen [mm (inch)] M24x1.5 DIN11864-1 A DN25 Rohr DIN11866-A, 316L ø42.9 (ø1.69) A0012763 M24x1.5 DIN11864-1 A DN50 Rohr DIN11866-A, 316L ø66.9 (ø2.63) A0012764 M24x1.5 DIN11851 DN50 PN40 Nutmutter, 316L ø68 (ø2.68) A0012766 M24x1.5...
  • Seite 23 Levelflex FMP53 Montage Ausführung Abmessungen [mm (inch)] ø115 (ø4.53) NEUMO BioControl D80 PN16, 316L M24x1.5 (Nicht erhältlich mit Sondendesign "Sensor kompakt", Merkmal 600, Ausprägung MA) ø87.4 (ø3.44) ø140 (ø5.51) A0012769 M24x1.5 Tri-Clamp ISO2852 DN40-51 (2"), 316L ø63.9 (ø2.52) A0012770 M24x1.5 Tri-Clamp ISO2852 DN70-76.1 (3"), 316L...

  • Seite 24: Montagebedingungen

    Montage Levelflex FMP53 Ausführung Abmessungen [mm (inch)] Gewinde M24, 316L A0014608 Zum Prozessanschluss U1J benötigen Sie folgenden Ein- schweißadapter: Best.-Nr.: 71041381 = 16 bar (232 psi) Werkstoff: 316L (1.4435) ø65 (ø A0012776 Montagebedingungen 6.2.1 Geeignete Montageposition A0014130 Montageabstände • Abstand (A) von Stabsonden zur Behälterwand: –...

  • Seite 25: Zusätzliche Bedingungen

    Levelflex FMP53 Montage Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube (1) verwendet werden. • Sonde nicht in den Befüllstrom montieren (2). Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen.

  • Seite 26: Hinweise Zur Mechanischen Belastung Der Sonde

    Montage Levelflex FMP53 Teilbare Sonden SW10 AF10 A0014166 Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden (Æ 8 mm) vorteilhaft. • max. Sondenlänge 6 m/236 inch • max. seitliche Belastbarkeit 10 Nm • Sonden sind mehrfach teilbar in den Längen: –...

  • Seite 27: Besondere Montagesituationen

    Levelflex FMP53 Montage LN [m]: Sondenlänge Rechenbeispiel Reibungsfaktor c 0,9 (unter Annahme einer turbulenten Strömung - hohe Rey- noldszahl) Dichte r [kg/m 1000 (z.B. Wasser) Sondendurchmesser d [m] 0,008 L = L (ungünstigste Bedingungen) A0014175 Biegemoment [M] auf Stabsonden, Durchmesser 8mm (1/3”)
  • Seite 28 Montage Levelflex FMP53 Montage in der Nähe der Behälterwand Durch Montage der Sonde in der Nähe der Behälterwand wird bei Verwendung einer Sprühkugel der Reinigungseffekt verbessert. Der Reinigungsstrahl wird über die Behälterwand auf die Sonde gelenkt. Dadurch wird die Sonde auch in den Bereichen gereinigt, in denen der Sprühkugelstrahl die Sonde normalerweise nicht erreicht.

  • Seite 29: Voraussetzungen

    Levelflex FMP53 Montage Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozess- anschluss anbringen. Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der Außenwand montiert werden.

  • Seite 30: Messgerät Montieren

    Montage Levelflex FMP53 Messgerät montieren 6.3.1 Benötigtes Montagewerkzeug • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.3.2 Messgerät vorbereiten für Montage Wenn Sie die Sonde kürzen: Tragen Sie die neue Sondenlänge in die Kurzanleitung ein, die sich im Elektronikgehäuse hinter dem Anzeigemodul befindet.

  • Seite 31: Montage Des Elektronikgehäuses

    Levelflex FMP53 Montage Montage des Elektronikgehäuses 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 (1-1/4 ... 2) mm (inch) A0014793 å 6 Montage des Elektronikgehäuses mit dem Montagehalter Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: • Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18 •...

  • Seite 32: Anzeigemodul Drehen

    Montage Levelflex FMP53 max. 350° 8 mm 8 mm A0013713 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.3.5 Anzeigemodul drehen 3 mm A0013905 Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elekt- ronikraumdeckels mit Innensechskantschlüssel lösen.

  • Seite 33: Montagekontrolle

    Levelflex FMP53 Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?

  • Seite 34: Elektrischer Anschluss

    Elektrischer Anschluss Levelflex FMP53 Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 2-Draht, 4-20 mA HART (FMP5x - **A...) Ohne integrierten Überspannungsschutz – – 4...20 mA A0011294 Anschlussklemmen 4-20 mA HART passiv Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 37) Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 38) Anschluss für Field Communicator 375/475 oder Commubox FXA195...

  • Seite 35: (Fmp5X - **C

    Levelflex FMP53 Elektrischer Anschluss 7.1.2 2-Draht, 4-20 mA HART, 4...20mA (FMP5x - **C...) Ohne integrierten Überspannungsschutz – – 4...20 mA – – 4...20 mA A0013923 Kabeleinführung für Stromausgang 1 Anschlussklemme für Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B. RN221N); Klemmenspannung beachten (® ä 38) Widerstand für HART-Kommunikation (³...

  • Seite 36: 4-Draht, 4-20 Ma Hart

    Elektrischer Anschluss Levelflex FMP53 7.1.3 4-Draht, 4-20 mA HART (FMP5x - **K/L...) Ohne integrierten Überspannungsschutz AC / DC – ³ 4...20 mA A0011340 Anschlussklemmen 4-20 mA HART aktiv Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 38) Analoges Anzeigeinstrument: Maximale Bürde beachten (®...

  • Seite 37: Anschlussbedingungen

    • Integrierter Überspannungsschutz im Gerät (in Vorbereitung) Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". • Externer Überspannungsschutz, zum Beispiel HAW562Z von Endress+Hauser. Beachten Sie bei der Verwendung des externen Überspannungsschutzes HAW562Z in explo- sionsgefährdeten Bereichen die zugehörigen Sicherheitshinweise XA015R.

  • Seite 38: 4-Draht, 4-20Ma Hart, Aktiv

    Elektrischer Anschluss Levelflex FMP53 "Hilfsenergie, Ausgang" Ausgänge Klemmenspannung "Zulassung" C: 2-Draht; 4-20mA HART, 4-20mA 13,5…30 V alle 12…30 V alle Merkmal 020 der Produktstruktur Merkmal 010 der Produktstruktur £ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klem- Bei Umgebungstemperaturen T menspannung U ³...

  • Seite 39: Messgerät Anschließen

    Levelflex FMP53 Elektrischer Anschluss R [ ] W 13.5 24.5 A0014077 Merkmal 20 "Hilfsenergie, Ausgang", Ausprägung A "2-Draht; 4-20mA HART" Ausgänge Klemmenspannung Merkmal 010 - Zulassung 13,5…30 V Ex d / XP, Ex ic(ia), Ex tD / DIP Merkmal 20 "Hilfsenergie, Ausgang", Ausprägung C "2-Draht; 4-20mA HART, 4-20mA"...

  • Seite 40: Steckbare Federkraftklemmen

    Elektrischer Anschluss Levelflex FMP53 A0012619 Sicherungskralle des Anschlussraumdeckels lösen. Anschlussraumdeckel abschrauben. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung ent- fernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin- gen.

  • Seite 41: Anschlusskontrolle

    Levelflex FMP53 Elektrischer Anschluss ≤ 3 (0.12) mm (in) A0013661 Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (®...

  • Seite 42: Bedienmöglichkeiten

    8.1.1 Vor-Ort-Bedienung A0014125 å 7 Möglichkeiten zur Vor-Ort-Bedienung Anzeigemodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Bedienmöglichkeiten über CDI-Schnittstelle (= Endress+Hauser Common Data Interface) 2.1 Computer mit Bedientool (FieldCare) 2.2 Commubox FXA291, angeschlossen an die CDI-Schnittstelle des Geräts Endress+Hauser...

  • Seite 43: Fernbedienung Über Hart

    Levelflex FMP53 Bedienmöglichkeiten 8.1.2 Fernbedienung über HART ENDRESS + HAUSER RMA 422 A0012624 å 8 Möglichkeiten der Fernbedinung über HART SPS (Speicherprogrammierbare Steuerung) Commubox FXA191 (RS232) oder FXA195 (USB) Computer mit Bedientool (z.B. FieldCare, AMS, Simatic PDM) Field Communicator 375, 475...

  • Seite 44: Das Bedienmenü

    Bedienmöglichkeiten Levelflex FMP53 Das Bedienmenü 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Freigabecode eingeben Erweitertes Setup Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü...

  • Seite 45: Untermenüs Und Nutzerrollen

    Levelflex FMP53 Bedienmöglichkeiten 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Inhalt/Bedeutung Bediener Aufgaben im laufenden Messbetrieb: "Sprache" Legt die Bediensprache fest.
  • Seite 46 Bedienmöglichkeiten Levelflex FMP53 WP SIM DISPL Spare part: FMP52X-AB 02.01.03 Dev_R ex works SW update #1 SW update #2 A0013132 Gehäusedeckel über dem Anzeige- und Bediennmodul abschrauben. Anzeige- und Bedienmodul drehen und abnehmen. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten lassen.

  • Seite 47: Anzeige- Und Bedienmodul

    Levelflex FMP53 Bedienmöglichkeiten Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung Übersicht A0012635 å 10 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert 1.4 Einheit Messwertdarstellung (Bargraph + 1 Wert) 2.1 Balkendiagramm für Messwert 1...

  • Seite 48: Anzeigesymbole Für Die Untermenüs

    Bedienmöglichkeiten Levelflex FMP53 Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 49 Levelflex FMP53 Bedienmöglichkeiten Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diag- nosemeldung generiert.

  • Seite 50: Navigation Und Auswahl Aus Liste

    Bedienmöglichkeiten Levelflex FMP53 8.3.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben.

  • Seite 51: Beispiel: "Format Anzeige" Auf "2 Werte" Einstellen

    Levelflex FMP53 Bedienmöglichkeiten Beispiel: "Format Anzeige" auf "2 Werte" einstellen X X X X X X X 20.50 Hauptmenü 0104-1 Language Deutsch Anzeige/Betrieb Hauptmenü Setup Language Anzeige/Betrieb / ../Anzeige/Betrieb 0091-1 Setup Zugriff Anzeige Bediener Status Verrieg. / ../Anzeige/Betrieb Anzeige Status Verrieg.

  • Seite 52: Zahlen Eingeben

    Bedienmöglichkeiten Levelflex FMP53 8.3.3 Zahlen eingeben Beim Öffnen eines numerischen Parameters erscheint die Eingabematrix für Zahlen: A0012054 Matrixfelder für die Eingabe von Zahlen Matrixfeld Bedeutung Auswahl der Zahlen von 0...9 A0011982 A0011983 Dezimaltrennzeichen an der Eingabemarke einfügen A0011986 Auswahl bestätigen A0011984 Eingabe beenden, ohne die Änderungen zu übernehmen...

  • Seite 53: Text Eingeben

    Levelflex FMP53 Bedienmöglichkeiten 8.3.4 Text eingeben Beim Öffnen eines Textparameters erscheint die Eingabematrix für Buchstaben, Zahlen und Son- derzeichen: A0012110 Matrixfelder für die Eingabe von Buchstaben, Zahlen und Sonderzeichen Matrixfeld Bedeutung Auswahl der Buchstaben von A...Z A0012001 A0012002 Umschalten • zwischen Groß- und Kleinbuchstaben •...

  • Seite 54: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Levelflex FMP53 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung aufgenommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstellen: (2s) A0014274 Endress+Hauser...

  • Seite 55: Messgerät Via Hart-Protokoll Einbinden

    Levelflex FMP53 Messgerät via HART-Protokoll einbinden Messgerät via HART-Protokoll einbinden Übersicht zu den Gerätebeschreibungsdateien (DD) HART Hersteller-ID 0x11 Gerätetypkennung 0x34 HART-Spezifikation DD-Dateien Informationen und Dateien unter: • www.endress.com • www.hartcomm.org HART-Gerätevariablen und Messwerte Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariablen bei Füllstandmessungen...

  • Seite 56: Inbetriebnahme

    Inbetriebnahme Levelflex FMP53 Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (® ä 33) • Checkliste "Anschlusskontrolle" (® ä 41) 10.2 Kontrast des Anzeigemoduls einstellen •...

  • Seite 57: Sprache Einstellen

    Levelflex FMP53 Inbetriebnahme 10.4 Sprache einstellen 10.4.1 Sprache einstellen über Vor-Ort-Anzeige A0013637 10.4.2 Sprache einstellen über Bedientool (FieldCare) A0013842_300 Endress+Hauser...

  • Seite 58: Füllstandmessung Konfigurieren

    Inbetriebnahme Levelflex FMP53 10.5 Füllstandmessung konfigurieren 100% A0011360 å 13 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand F = Abgleich Voll (= Spanne)

  • Seite 59: Stromausgänge Konfigurieren

    Levelflex FMP53 Inbetriebnahme 10.6 Stromausgänge konfigurieren 10.6.1 Werkseinstellung der Stromausgänge bei Füllstandmessungen Stromausgang Zugeordneter Messwert 4mA-Wert 20mA-Wert Füllstand linearisiert 0% oder der zugehörige linear- 100% oder der zugehörige linearisierte isierte Wert Wert Distanz Abgleich Leer für Geräte mit zwei Stromausgängen 10.6.2...

  • Seite 60: Störungsbehebung

    Störungsbehebung Levelflex FMP53 Störungsbehebung 11.1 Fehlersuche Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung stimmt nicht mit Richtige Spannung anlegen. der Angabe auf dem Typenschild übe- rein. Versorgungsspannung ist falsch gepolt. Versorgungsspannung umpolen. Anschlusskabel haben keinen Kontakt zu Kontaktierung der Kabel prüfen und gegebe-...

  • Seite 61: Diagnoseereignisse

    Levelflex FMP53 Störungsbehebung Fehler Mögliche Ursache Behebung Fehlermeldung F941 oder S941 Echoschwelle zu hoch. Parameter Mediengruppe prüfen "Echo verloren" erscheint nach (® ä 84). Einschalten der Versorgungs- Gegebenenfalls feinere Abstufung mit Para- spannung. meter Mediumseigeschaft einstellen (® ä 92). Nutzecho ausgeblendet.

  • Seite 62: Diagnoseereignis Und Ereignistext

    Störungsbehebung Levelflex FMP53 Statussymbole (Symbol für Ereignisverhalten) Status "Alarm" Die Messung wird unterbrochen. Die Signalausgänge nehmen den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert. A0013961 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0013962 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden.

  • Seite 63: Behebungsmaßnahmen Aufrufen

    Levelflex FMP53 Störungsbehebung 11.2.2 Behebungsmaßnahmen aufrufen Meldung zu Behebungsmaßnahmen X X X X X X X X X X X X X X 20.50 S441 Stromausg. 1 Stromausg. 1 (ID:153) S441 2d11h05m55s 1. Prozess prüfen 2. Einstellungen Stromausgang prüfen A0013940-DE...
  • Seite 64 Störungsbehebung Levelflex FMP53 Elektronikfehler Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung F242 Software inkompatibel 1. Software prüfen. Alarm 2. Hauptelektronik flashen oder tauschen. F252 Module inkompatibel 1. Elektronikmodule prüfen. Alarm 2. I/O- oder Hauptelektronikmodul tauschen. F261 Elektronikmodule 1. Gerät neu starten. Alarm 2.

  • Seite 65: Software-Historie

    Levelflex FMP53 Störungsbehebung Diagnoseereignis Behebungsmaßnahme Fehlerverhal- Code Beschreibung C491 Simulation Stromausgang Simulation ausschalten. Warnung C585 Simulation Distanz Simulation ausschalten. Warnung Prozessfehler Diagnoseereignis Behebungsmaßnahme Code Beschreibung F803 Schleifenstrom 1 1. Verkabelung prüfen. Alarm M803 2. I/O-Modul tauschen. Warnung F825 Betriebstemperatur 1. Umgebungstemperatur prüfen.

  • Seite 66: Reparatur

    12.1 Allgemeine Hinweise 12.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durch- geführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammenge- fasst.

  • Seite 67: Ersatzteile

    Levelflex FMP53 Reparatur 12.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekennzeich- net. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das folgende Angaben enthält: – Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinformation.

  • Seite 68: Wartung

    Wartung Levelflex FMP53 Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuse- oberfläche und die Dichtungen nicht angreift. 13.2 Reinigung der Sonde 13.2.1 Reinigung der Sonde im Behälter Wenn eine geeignete Montageposition gewählt wurde, kann die Sonde durch eine Sprühkugel im...

  • Seite 69: Reinigung Der Sonde Außerhalb Des Behälters

    Levelflex FMP53 Wartung 13.2.2 Reinigung der Sonde außerhalb des Behälters Zur Besseren Reinigung kann die Sonde demontiert werden. Die Reinigung erfordert folgendes Werkzeug: • Schraubstock mit Fiber-Schonbacken (Oberflächenschutz des polierten Sondenstabs) • Hakenschlüssel für Milchrohr- oder SMS-Verschraubung. • Gabelschlüssel SW27/SW32 mit Drehmomenteinstellung bis 20 Nm...

  • Seite 70: Zubehör

    Zum Verschließen der Sonde bei demontierter Elektronik Bestellnummer: 71041379 Für Einzelheiten siehe Betriebsanleitung BA362F. Zubehör Beschreibung Kalibrations-Kit Das Kalibrations-Kit dient zur regelmäßigen Überprüfung der Genauigkeit und Reprodu- zierbarkeit des Füllstandmessgerätes Levelflex FMP53. Bestellnummer: 71041382 Für Einzelheiten siehe Betriebsanleitung BA360F. 14.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA195 HART Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle.

  • Seite 71: Servicespezifisches Zubehör

    Levelflex FMP53 Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI405C/07 Zubehör Beschreibung HART Loop Converter Dient zur Auswertung und Umwandlung von dynamischen HART-Prozessvariablen in ana- HMX50 loge Stromsignale oder Grenzwerte.

  • Seite 72: Systemkomponenten

    Zubehör Levelflex FMP53 14.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Memo- Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Prozess- graph M größen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätz- lich auf DSD-Karte oder USB-Stick.

  • Seite 73: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.

  • Seite 74: Entsorgung

    Entsorgung Levelflex FMP53 Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten zu achten. Endress+Hauser...

  • Seite 75: Übersicht Bedienmenü

    Levelflex FMP53 Übersicht Bedienmenü Übersicht Bedienmenü Sprache (® ä 79) Anzeige/Betrieb ® Zugriffsrechte Anzeige (® ä 80) Status Verriegelung (® ä 80) Format Anzeige (® ä 80) Kontrast Anzeige (® ä 82) Intervall Anzeige (® ä 83) Setup Längeneinheit (® ä 83) Tanktyp (®...
  • Seite 76 Übersicht Bedienmenü Levelflex FMP53 Zwischenhöhe (® ä 98) Tabellenmodus (® ä 98) Tabellen Nummer (® ä 99) Füllstand (® ä 99) Kundenwert (® ä 100) Tabelle aktivieren (® ä 100) Setup ® Erweitert. Setup ® Sicherheitseinstellungen ® Ausgang Echoverlust (® ä 101) Wert Echoverlust (®...
  • Seite 77 Levelflex FMP53 Übersicht Bedienmenü Zahlenformat (® ä 115) Nachkommastellen Menü (® ä 115) Setup ® Erweitert. Setup ® Datensicherung Anzeige ® Betriebszeit (® ä 116) Letzte Datensicherung (® ä 116) Konfigurationsdaten verwalten (® ä 116) Ergebnis Vergleich (® ä 117) Diagnose ®...
  • Seite 78 Übersicht Bedienmenü Levelflex FMP53 Diagnose ® Simulation ® Zuordnung Prozessgröße (® ä 126) Wert Prozessgröße (® ä 126) Simulation Stromausgang 1/2 (® ä 126) Simulationswert Strom 1/2 (® ä 127) Simulation Gerätealarm (® ä 127) Diagnose ® Gerätetest ® Start Gerätetest (®...

  • Seite 79: Beschreibung Der Geräteparameter

    Levelflex FMP53 Beschreibung der Geräteparameter Beschreibung der Geräteparameter • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmodul • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Softwareverriegelung gesperrt werden können (®...

  • Seite 80: Menü "Anzeige/Betrieb

    Beschreibung der Geräteparameter Levelflex FMP53 18.1 Menü "Anzeige/Betrieb" Dieses Menü erscheint nur, wenn eine Vor-Ort-Anzeige vorhanden ist. Zugriffsrechte Anzeige Anzeige/Betrieb ® Zugriff Anzeige Navigation Setup ® Erweitertes Setup ® Zugriff Anzeige Beschreibung Anzeige der Zugriffsrechte auf Parameter via Vor-Ort-Bedienung. Erscheint vor einem Parameter ein -Symbol, ist er mit den aktuellen Zugriffsrechten über die Vor-Ort-Anzeige nicht änderbar.

  • Seite 81: Navigation

    Levelflex FMP53 Beschreibung der Geräteparameter Anzeige/Betrieb ® Format Anzeige Navigation Setup ® Erweitert. Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.

  • Seite 82: Zusätzliche Information

    Beschreibung der Geräteparameter Levelflex FMP53 Zusätzliche Information 1 Wert groß A0011948-DE Bargraph + 1 Wert A0012011-DE 2 Werte A0012013-DE Wert groß + 2 Werte A0012016-DE 4 Werte A0012019-DE Kontrast Anzeige Anzeige/Betrieb ® Kontrast Anzeige Navigation Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B. an Ablesewinkel oder Beleuchtung).

  • Seite 83: Menü "Setup

    Levelflex FMP53 Beschreibung der Geräteparameter Werkseinstellung 30 % Intervall Anzeige Navigation Anzeige/Betrieb ® Intervall Anz. Setup ® Erweitert. Setup ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte fest- gelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige...
  • Seite 84 Beschreibung der Geräteparameter Levelflex FMP53 Auswahl • Metall • Bypass/Schwallrohr • Nichtmetallisch • Installation außerhalb Abhängig von der Sonde kann es weitere Optionen geben. Werkseinstellung Abhängig von der bestellten Sonde. Rohrdurchmesser Navigation Setup ® Rohrdurchmesser Voraussetzung Nur sichtbar, wenn folgende Bedingungen erfüllt sind: •...
  • Seite 85 Levelflex FMP53 Beschreibung der Geräteparameter Beschreibung Festlegung des Leerabgleichs E. E ist der Abstand zwischen dem Referenzpunkt der Messung (Unterkante des Flansches beziehungs- weise des Einschraubstückes) und dem minimalen Füllstand (0%). A0013178 Eingabe Je nach gewählter Längeneinheit und der Sonde.
  • Seite 86 Beschreibung der Geräteparameter Levelflex FMP53 Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung) A0013194 Zusätzliche Information Zur Anzeige wird die gewählte "Füllstandeinheit" verwendet (® ä 94). Distanz Setup ® Distanz Navigation Diagnose ® Messwert ® Distanz Beschreibung Zeigt die gemessene Distanz D...
  • Seite 87 Levelflex FMP53 Beschreibung der Geräteparameter Anzeige • Stark Das ausgewertete Echo liegt mindestens 10 mV über der Echoschwelle • Mittel Das ausgewertete Echo liegt mindestens 5 mV über der Echoschwelle • Schwach Das ausgewertete Echo liegt weniger als 5 mV über der Echoschwelle •...

  • Seite 88: Die Sequenz "Ausblendung

    Beschreibung der Geräteparameter Levelflex FMP53 18.2.1 Die Sequenz "Ausblendung" Bestätigung Distanz Navigation Setup ® Ausblendung ® Bestätig. Dist. Beschreibung Bestätigung, ob die angezeigte Distanz mit der tatsächlichen Distanz übereinstimmt. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme Zu wählen, wenn der Ausblendungsbereich manuell über den Parameter Ende Ausblendung...
  • Seite 89 Levelflex FMP53 Beschreibung der Geräteparameter Voraussetzung Nur sichtbar, wenn im Parameter Bestätigung Distanz die Option Manuelle Map-Aufnahme gewählt wurde. Beschreibung Angabe der Distanz, bis zu der eine Ausblendung aufgenommen werden soll. Eingabe 0,1 m (0,33 ft) ... Sondenlänge (LN) Werkseinstellung 0,1 m (0,33 ft) Zusätzliche Information...

  • Seite 90: Untermenü "Erweitertes Setup

    Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützte Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 0…9 999...
  • Seite 91 Levelflex FMP53 Beschreibung der Geräteparameter Zusätzliche Information Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus. Werkseinstellung Wird die Werkseinstellung nicht geändert oder als Freigabecode 0 definiert, sind die Parameter nicht schreibgeschützt und die Konfigurationsdaten des Geräts damit immer änderbar. Der Anwender ist in der Rolle des Instandhalters angemeldet.
  • Seite 92 • DK > 15 Werkseinstellung Unbekannt Zusätzliche Information Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument SD106F, welches von der Endress+Hauser-Internetseite (www.endress.com) heruntergeladen werden kann. Prozesseigenschaft Navigation Setup ® Erw. Setup ® Füllstand ® Prozesseigensch.
  • Seite 93 Levelflex FMP53 Beschreibung der Geräteparameter Auswahl Für "Medientyp" = "Flüssig" • Schnell > 1 m(40")/min • Standard < 1 m(40")/min • Mittel < 10 cm(4")/min • Langsam < 1 cm(0,4")/min • Keine Filter Für "Medientyp" = "Feststoff" • Schnell > 10 m(33 ft)/h •...

  • Seite 94: Füllstandeinheit

    Beschreibung der Geräteparameter Levelflex FMP53 Zusätzliche Information Bei mehrphasigen Medien kann die Auswahl "Emulsionsschicht" sicherstellen, dass immer der Gesamtfüllstand detektiert wird (Beispiel: Öl-Kondensat-Anwendung). Die Auswahl "Sonde nahe Tankboden" ermöglicht speziell bei tankodennahem Einbau der Sonde ein Verbesserung der Leererkennung. Füllstandeinheit Navigation Setup ®...
  • Seite 95 Levelflex FMP53 Beschreibung der Geräteparameter Zusätzliche Information Innerhalb der oberen Blockdistanz UB werden keine Echos ausgewertet. UB kann deshalb genutzt wer- den, um Störechos am oberen Ende der Sonde aus- zublenden. A0013219 Füllstandkorrektur Navigation Setup ® Erw. Setup ® Füllstand ® Füllstandkorr.
  • Seite 96 Beschreibung der Geräteparameter Levelflex FMP53 Untermenü "Linearisierung" Linearisierungsart Setup ® Erw. Setup ® Linearisierung ® Linearisier. Art Navigation Beschreibung Festlegung der Linearisierungsart Auswahl • Keine Der Füllstand wird ohne Umrechnung in der Füll- 100% standeinheit ausgegeben. • Linear (A) • Tabelle (B) •...
  • Seite 97 Levelflex FMP53 Beschreibung der Geräteparameter Beschreibung Wahl der Einheit für den linearisierten Wert Auswahl • Free text • t • lb • ton • kg • impGal • UsGal • cf • cm • dm • m • hl • l •...
  • Seite 98 Beschreibung der Geräteparameter Levelflex FMP53 Werkseinstellung Durchmesser Navigation Setup ® Erw. Setup ® Linearisierung ® Durchmesser Voraussetzung Nur sichtbar, wenn eine der folgenden Linearisierungsarten gewählt wurde: • Zylindrisch liegend • Kugeltank Beschreibung Eingabe des Tankdurchmessers Eingabe 0 ... 9999.999 m (32808 ft) Werkseinstellung 2 m (6.6 ft)
  • Seite 99 Levelflex FMP53 Beschreibung der Geräteparameter Setup ® Erw. Setup ® Linearisierung ® Tabellenmodus Navigation Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde. Beschreibung Wahl des Eingabemodus für die Linearisierungstabelle Auswahl • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben •...
  • Seite 100 Beschreibung der Geräteparameter Levelflex FMP53 Zusätzliche Information Bei Tabellenmodus = Manuell: Der Parameter Füllstand ist Eingabeparameter. Bei Tabellenmodus = Halbautomatisch: Der Parameter Füllstand ist Leseparameter. Kundenwert Navigation Setup ® Erw. Setup ® Linearisierung ® Kundenwert Voraussetzung Nur sichtbar, wenn die Linearisierungsart "Tabelle" gewählt wurde.
  • Seite 101 Levelflex FMP53 Beschreibung der Geräteparameter Untermenü "Sicherheitseinstellungen" Ausgang Echoverlust Setup ® Erw. Setup ® Sicherh.einst. ® Ausgang Echoverl. Navigation Beschreibung Festlegung des Ausgangssignals bei Echoverlust Auswahl • Letzter gültiger Wert Bei Echoverlust wird der letzte gültige Messwert gehalten. • Rampe Echoverlust Bei Echoverlust wird der Ausgang mit einer konstanten Rampe gegen 0% oder 100% geführt.

  • Seite 102: Beschreibung

    Beschreibung der Geräteparameter Levelflex FMP53 Beschreibung Festlegung der Rampensteigung bei Echoverlust 100% A0013269 Verzögerung Echoverlust Rampe Echoverlust (positiver Wert) Rampe Echoverlust (negativer Wert) Eingabe -9999999,0 ... + 9999999,0 %/min Werkseinstellung 0 %/min Zusatzinformation • Die Rampensteigung wird angegeben in Prozent des parametrierten Messbereichs pro Minute (%/ min) •...
  • Seite 103 Levelflex FMP53 Beschreibung der Geräteparameter Sequenz "SIL/WHG-Bestätigung" Die Sequenz "SIL/WHG-Bestätigung" ist nur bei Geräten mit SIL-Zulassung vorhanden (Merk- mal 590: "Weitere Zulassung", Ausprägung LA: "SIL" ), solange sie sich nicht im SIL/WHG- verriegelten Zustand befinden. Die Sequenz "SIL/WHG-Bestätigung" wird benötigt, um das Gerät in den SIL- oder WHG-verrie- gelten Zustand zu bringen.

  • Seite 104: Navigation

    Beschreibung der Geräteparameter Levelflex FMP53 Sequenz "Sondenlängenkorrektur" Mit der Sequenz "Sondenlängenkorrektur" lässt sich sicherstellen, dass das Gerät das Sondenend- signal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge übereinstimmt. Die automatische Sondenlängenkorrektur kann nur durchgeführt werden, wenn die Sonde im Behälter eingebaut und...
  • Seite 105 Levelflex FMP53 Beschreibung der Geräteparameter Aktuelle Sondenlänge Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge Navigation Beschreibung Je nach Parametrierung: • In den meisten Fällen: Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal). • Nur für Bestätigung Sondenlänge = Manuell: Eingabe der tatsächlichen Sondenlänge...
  • Seite 106 Beschreibung der Geräteparameter Levelflex FMP53 Untermenüs "Stromausgang 1"/"Stromausgang 2" Zuordnung Stromausgang Navigation Setup ® Erweitert. Setup ® Stromausg. 1 ® Zuord. Strom Setup ® Erweitert. Setup ® Stromausg. 2 ® Zuord. Strom Beschreibung Zuordnung einer Prozessgröße zum Stromausgang. Auswahl • Füllstand linearisiert •...
  • Seite 107 Levelflex FMP53 Beschreibung der Geräteparameter Zusätzliche Information Fester Stromwert Der Stromwert ist fest eingestellt über Parameter Fester Stromwert (® ä 107). Beispiel Zeigt den Zusammenhang vom Strombereich für die Prozesswertausgabe und den beiden Ausfalls- ignalpegeln: I [mA] A0013316 Stromstärke Strombereich für Prozesswert...
  • Seite 108 Beschreibung der Geräteparameter Levelflex FMP53 Zusätzliche Information Messwertschwankungen wirken sich am Stromausgang mit einer exponentiellen Verzögerung aus, deren Zeitkonstante durch diesen Parameter gegeben ist. Bei einer niedrigen Zeitkonstante folgt der Stromausgang dem Messwert schnell, bei einer hohen Zeitkonstante hingegen folgt er verzögert.
  • Seite 109 Levelflex FMP53 Beschreibung der Geräteparameter Ausgangsstrom 1...2 Navigation Setup ® Erweitert. Setup ® Stromausg. 1 ® Ausgangsstrom 1 Diagnose ® Messwert ® Ausgangsstrom 1 Setup ® Erweitert. Setup ® Stromausg. 2® Ausgangsstrom 2 Diagnose ® Messwert ® Ausgangsstrom 2 Beschreibung Anzeige des berechneten Ausgangsstroms in mA.
  • Seite 110 Beschreibung der Geräteparameter Levelflex FMP53 Das Untermenü "Anzeige" Für Bedientools: Das Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Format Anzeige (® ä 80) 1. Anzeigewert Navigation Setup ® Erweitert. Setup ® Anzeige ® 1. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts.
  • Seite 111 Levelflex FMP53 Beschreibung der Geräteparameter 2. Anzeigewert Setup ® Erweitert. Setup ® Anzeige ® 2. Anzeigewert Navigation Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte unter- einander, erscheint dieser an 2. Stelle. Der Wert wird nur während normalen Messbetriebs ange- zeigt.
  • Seite 112 Beschreibung der Geräteparameter Levelflex FMP53 Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Messwerte untereinander, erscheint dieser an 3. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt. Wie viele Messwerte gleichzeitig und wie dargestellt werden, erfolgt über Parameter For- mat Anzeige (®...
  • Seite 113 Levelflex FMP53 Beschreibung der Geräteparameter Auswahl • Keine • Füllstand linearisiert • Distanz • Stromausgang 1 • Stromausgang 2 (nur für Geräte mit 2 Stromausgängen) • Gemessener Strom • Klemmenspannung • Elektroniktemperatur Werkseinstellung Bei Füllstandmessung und 1 Stromausgang Keine Bei Füllstandmessung und 2 Stromausgängen Stromausgang 2 4.
  • Seite 114 Beschreibung der Geräteparameter Levelflex FMP53 Kopfzeile Setup ® Erweitertes Setup ® Anzeige ® Kopfzeile Navigation Beschreibung Auswahl des Kopfzeileninhalts der Vor-Ort-Anzeige. Er erscheint nur während des normalen Mess- betriebs. XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Auswahl • Messstellenbezeichnung •...
  • Seite 115 Levelflex FMP53 Beschreibung der Geräteparameter Trennzeichen Setup ® Erweitertes Setup ® Anzeige ® Trennzeichen Navigation Beschreibung Auswahl des Trennzeichens für die Dezimaldarstellung von Zahlenwerten. Auswahl • . (Punkt) • , (Komma) Werkseinstellung . (Punkt) Zahlenformat Setup ® Erweitert. Setup ® Anzeige ® Zahlenformat...
  • Seite 116 Beschreibung der Geräteparameter Levelflex FMP53 Untermenü "Datensicherung Anzeige" Das Untermenü Datensicherung Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 117 Levelflex FMP53 Beschreibung der Geräteparameter Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzeigemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.

  • Seite 118: Menü "Diagnose

    Beschreibung der Geräteparameter Levelflex FMP53 18.3 Menü "Diagnose" Aktuelle Diagnose Navigation Diagnose ® Akt. Diagnose Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.

  • Seite 119: Untermenü "Diagnoseliste

    Levelflex FMP53 Beschreibung der Geräteparameter 18.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar.

  • Seite 120: Untermenü "Ereignis-Logbuch

    Beschreibung der Geräteparameter Levelflex FMP53 18.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Navigation Diagnose ® Ereignis-Logbuch ® Filteroptionen Beschreibung Auswahl der Kategorie (Statussignal), deren Ereignismeldungen in der Ereignisliste angezeigt wer- den. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
  • Seite 121 Levelflex FMP53 Beschreibung der Geräteparameter Endress+Hauser...

  • Seite 122: Untermenü "Geräteinformation

    Anzeige der Seriennummer des Messgeräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 123 Levelflex FMP53 Beschreibung der Geräteparameter Diagnose ® Geräteinfo ® Bestellcode Navigation Beschreibung Anzeige des Bestellcodes des Geräts. Er befindet sich auch auf dem Typenschild. Der Code entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
  • Seite 124 Beschreibung der Geräteparameter Levelflex FMP53 Beschreibung Anzeige der Geräte-ID (Device ID) zur eindeutigen Identifizierung des Gerätes in einem HART- Netzwerk Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Gerätekennung (Unique ID). Durch die Gerätekennung wird jedes HART-Gerät eindeutig identifiziert.

  • Seite 125: Untermenü "Messwert

    Levelflex FMP53 Beschreibung der Geräteparameter 18.3.4 Untermenü "Messwert" Distanz (® ä 86) Füllstand linearisiert Navigation Diagnose ® Messwert ® Füllst. linearis. Beschreibung Anzeige des linearisierten Füllstands Ausgangsstrom 1 / Aus- (® ä 109) gangsstrom 2 Gemessener Stromausgang 1 Navigation Diagnose ® Messwert ® Gemess. Strom 1 Beschreibung Anzeige des aktuell gemessenen Stromwerts vom Stromausgang.

  • Seite 126: Untermenü "Simulation

    Beschreibung der Geräteparameter Levelflex FMP53 18.3.5 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Navigation Diagnose ® Simulation ® Zuord. Prozessgr Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
  • Seite 127 Levelflex FMP53 Beschreibung der Geräteparameter Auswahl • An Die Stromsimulation ist aktiv. • Aus Die Stromsimulation ist ausgeschaltet. Das Gerät befindet sich im gewöhnlichen Messbetrieb oder es wird eine andere Prozessgröße simuliert. Werkseinstellung Wert Stromausgang 1...2 Diagnose ® Simulation ® Wert Stromausg. 1 Navigation Diagnose ®...

  • Seite 128: Untermenü "Gerätetest

    Beschreibung der Geräteparameter Levelflex FMP53 18.3.6 Untermenü "Gerätetest" Start Gerätetest Navigation Diagnose ® Gerätetest ® Start Gerätetest Beschreibung Start eines Gerätetests. Auswahl • Nein Das Gerät verlässt den Parameter, ohne dass ein Gerätetest stattfindet. • Ja Es wird ein Gerätetest durchgeführt.
  • Seite 129 Levelflex FMP53 Beschreibung der Geräteparameter Diagnose ® Gerätetest ® Füllstandsignal Navigation Voraussetzung Nur sichtbar, nachdem ein Gerätetest durchgeführt wurde. Beschreibung Anzeige des Ergebnisses des Gerätetests speziell für das Füllstandsignal Anzeige • Ungeprüft • Prüfung nicht in Ordnung Überprüfen Sie den Einbau und den DK-Wert des Mediums •...

  • Seite 130: Untermenü "Gerät Zurücksetzen

    Beschreibung der Geräteparameter Levelflex FMP53 18.3.7 Untermenü "Gerät zurücksetzen" Gerät zurücksetzen Navigation Diagnose ® Gerät rücksetzen ® Gerät rücksetzen Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.

  • Seite 131: Stichwortverzeichnis

    Levelflex FMP53 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Betriebszeit (Parameter) ..... . . 116 Betriebszeit ab Neustart (Parameter) ....118 1.
  • Seite 132 Stichwortverzeichnis Levelflex FMP53 Erweitertes Setup (Untermenü) ....90 Konfigurationsdaten verwalten (Parameter) ..116 Konfigurationsfehler .
  • Seite 133 Levelflex FMP53 Stichwortverzeichnis Setup (Menü) ....... 83 Servicespezifisch ......71 Sicherheitseinstellungen (Untermenü) .

  • Seite 135: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 136 www.endress.com/worldwide *71120861* BA01002F/00/DE/10.10 71120861 CCS/COSIMA 71120861...
