Endress+Hauser Levelflex FMP53 Technische Information Seite 13

Levelflex FMP53
Block Inhalt
Discrete Input Dieser Block erhält einen diskreten Wert (zum Beispiel Anzeige einer Messbe-
Block reichstüberschreitung) und stellt ihn am Ausgang für andere Blöcke zur Verfü-
gung.
Multiple Analog Dieser Block dient zur Übertragung analoger Werte vom Bus in das Gerät.
Output Block
Multiple Disc- Dieser Block dient zur Übertragung diskreter Werte vom Bus in das Gerät.
rete Output
Block
PID Block Dieser Block dient als Proportional-Integral-Differential- Regler und kann uni-
versell zur Regelung im Feld eingesetzt werden. Er ermöglicht Kaskadierung und
Störgrößenaufschaltung.
Arithmetic Dieser Block ermöglicht die einfache Nutzung in der Messtechnik verbreiteter
Block mathematischer Funktionen. Der Nutzer muss die Formeln nicht kennen. Der
für die gewünschte Funktion nötige Algorithmus wird über seinen Namen aus-
gewählt.
Signal Charac- Dieser Block besteht aus zwei Teilen, jeweils mit einem Ausgangswert, der eine
terizer Block nicht-lineare Funktion des Eingangswertes darstellt. Die nichtlineare Funktion
wird über eine einfache Tabelle mit 21 beliebigen Wertepaaren generiert.
Input Selector Dieser Block ermöglicht die Auswahl von bis zu vier Eingängen und erzeugt
Block einen Ausgangswert entsprechend der konfigurierten Aktion. Normalerweise
erhält er seinen Eingang aus AI-Blöcken. Er ermöglicht die Auswahl von Maxi-
mum, Minimum, Mittelwert und erstem gültigen Wert.
Integrator Block Dieser Block integriert eine Messgröße über die Zeit oder summiert die Impulse
von einem Puls-Eingangsblock. Der Block kann als Totalisator eingesetzt wer-
den, der bis zu einem Reset summiert oder als ein Batch-Totalisator, bei dem der
integrierte Wert mit einem vor oder während der Steuerung generierten Soll-
wert verglichen wird und ein binäres Siganl erzeugt, wenn der Sollwert erreicht
ist.
Analog Alarm
Block
Klemmenbelegung
Endress+Hauser
Insgesamt können, inklusiv den bereits ab Werk instanzierten Blöcken, im Gerät bis zu 20 Blö-
cke instanziert werden.
Energieversorgung
Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A
1

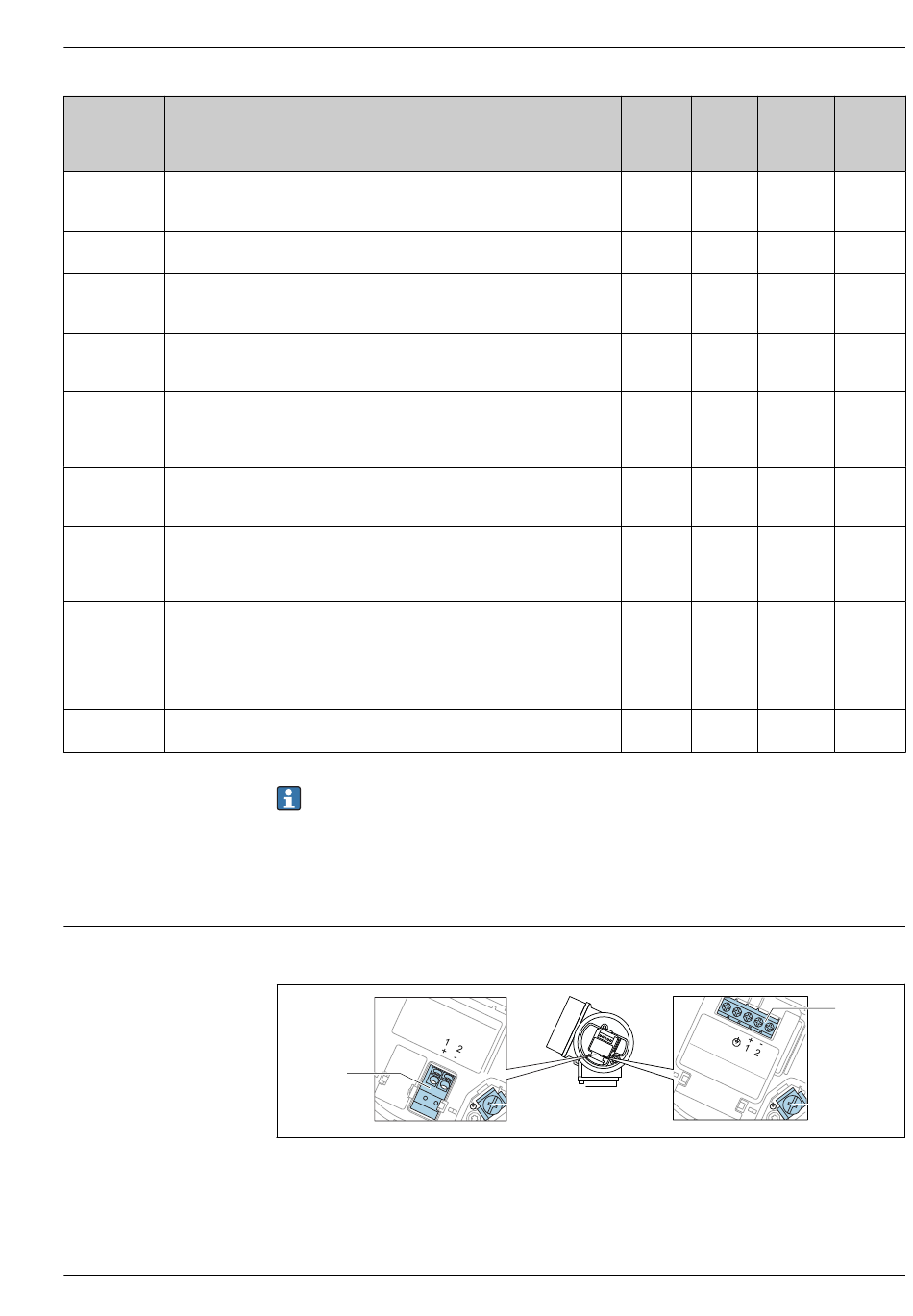

 4 Klemmenbelegung 2-Draht: 4 ... 20 mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3 Anschlussklemme für Kabelschirm
Anzahl Anzahl
perma- instan-
nenter zierbarer
Blocks Blocks
1 2
1 0
1 0
1 1
1 1
1 1
1 1
1 1
1 1
B
3
Ausfüh- Funktio-
rungszeit nalität
20 ms standard
20 ms standard
20 ms standard
25 ms standard
25 ms standard
25 ms standard
25 ms standard
25 ms standard
25 ms standard
2
3
A0036498
13
