Endress+Hauser Levelflex FMP53 Technische Information Seite 27

Levelflex FMP53
Endress+Hauser

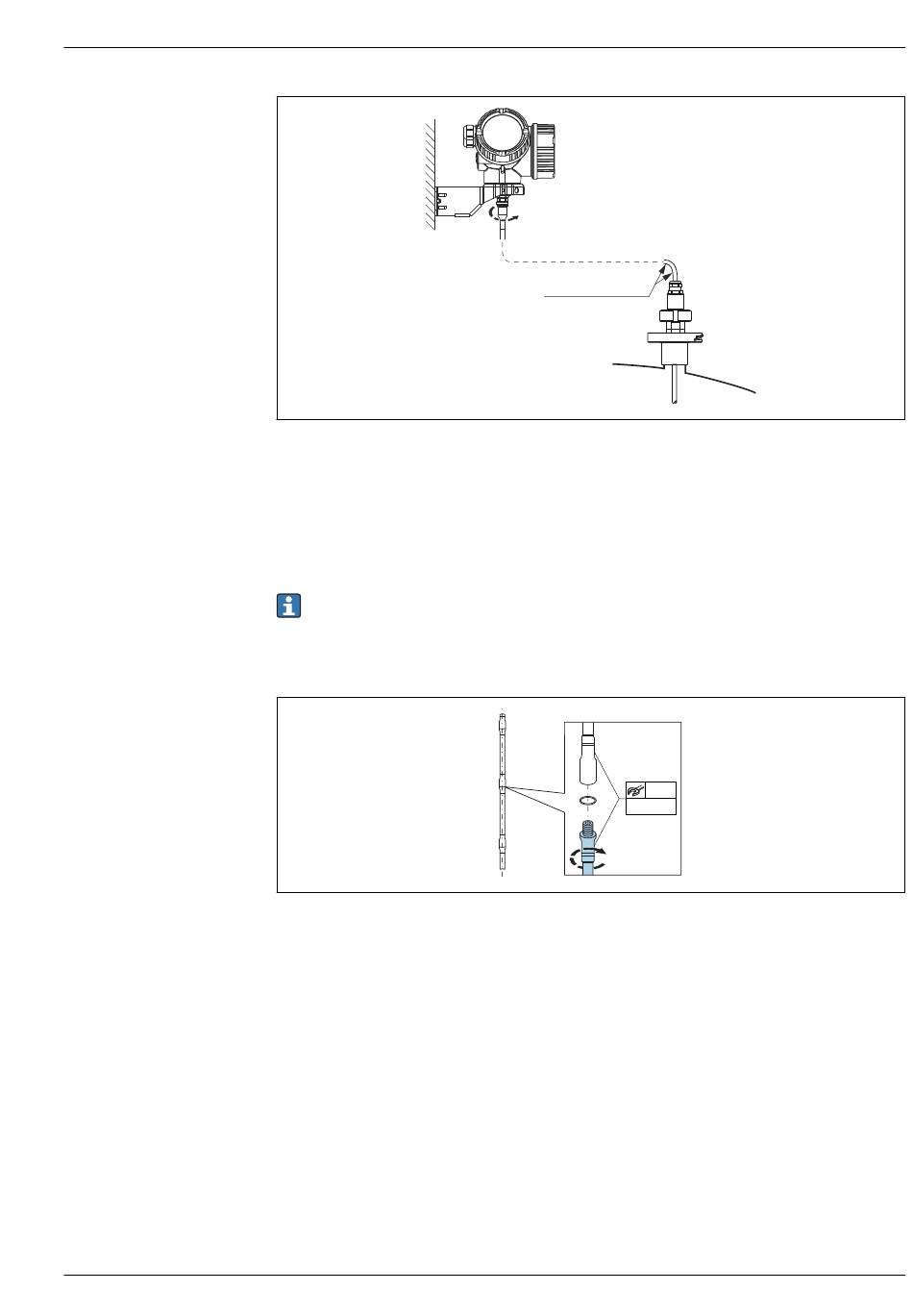

• Das Verbindungskabel ist bei Auslieferung mit der Sonde verbunden.
• Länge: 3 m (9 ft) oder 6 m (18 ft)
• Minimaler Biegeradius: 50 mm (2 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei dieser Ausführung im Lieferumfang enthal-
ten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1¼ ... 2 inch) Mast oder Rohr
Die Sonde mit Verbindungskabel und die Elektronik sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen
Seriennummer miteinander verbunden werden.
Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden
(⌀ 8 mm) vorteilhaft.
• max. Sondenlänge 4 m (13,12 ft)
• max. seitliche Belastbarkeit 10 Nm
• Sonden sind mehrfach teilbar in den Längen:
• 500 mm (20 in)
• 1 000 mm (40 in)
• Die Verbindungsstellen sind mit einem O-Ring spaltfrei abgedichtet.
Hinweise zur mechanischen Belastung der Sonde
Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden
FMP53
Stab 8 mm (0,31 in) 316L
Biegefestigkeit 10 Nm
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
10
4.5 Nm
A0015103
A0014166
