Endress+Hauser Levelflex FMP53 Technische Information Seite 18

Gerätestecker
18
Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A
2
1

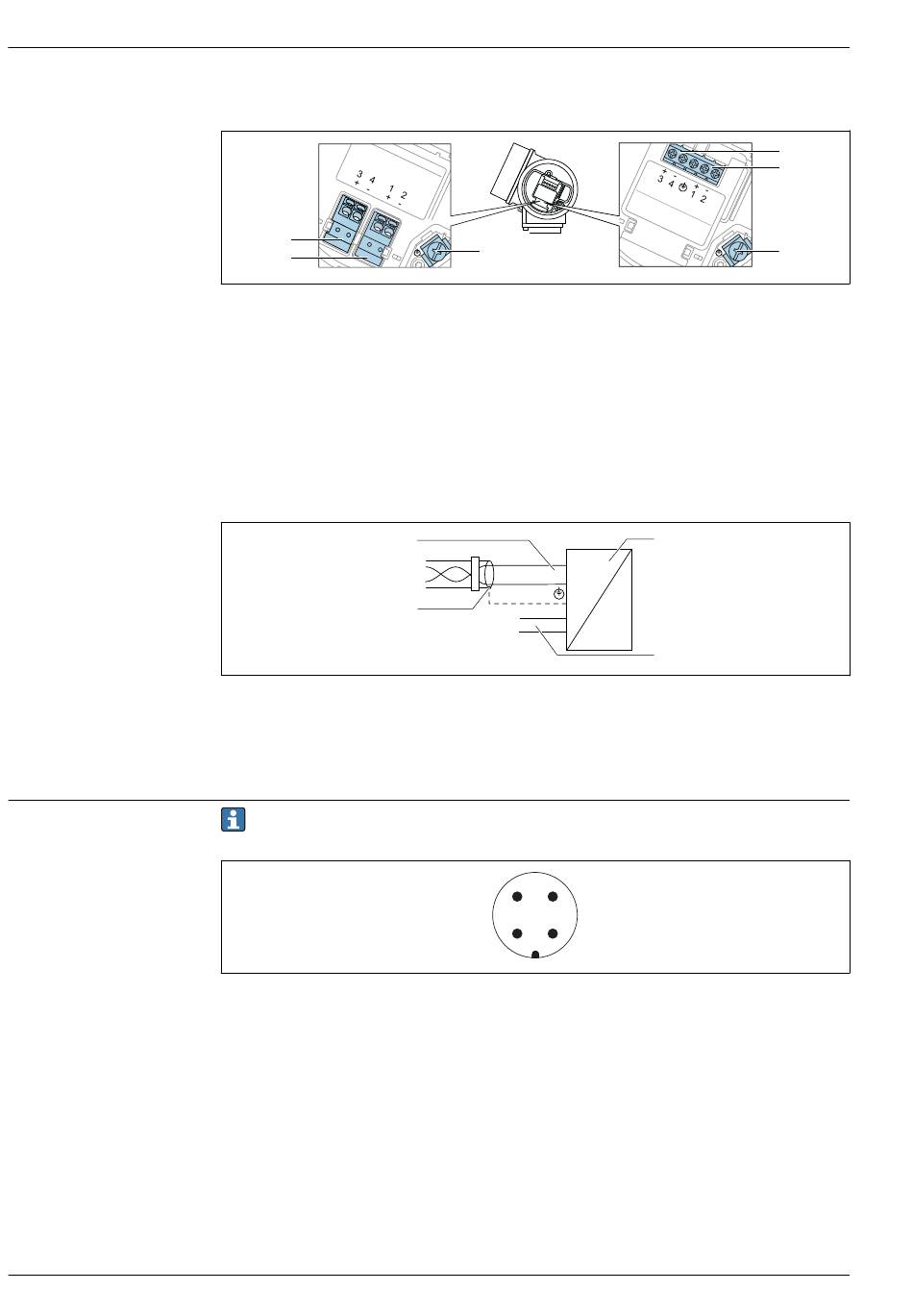

 16 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs-
schutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5 Anschlussklemme für Kabelschirm
Blockschaltbild PROFIBUS PA / FOUNDATION Fieldbus
 17 Blockschaltbild PROFIBUS PA / FOUNDATION Fieldbus
1 Kabelschirm; Kabelspezifikation beachten
2 Anschluss PROFIBUS PA / FOUNDATION Fieldbus
3 Messgerät
4 Schaltausgang (Open Collector)
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Sig-
nalkabel anzuschließen.
 18 Pinbelegung Stecker M12
1 Signal +
2 Nicht belegt
3 Signal -
4 Erde
5
2
+
1
-
2
1
+
3
-
4
4 3
1 2
Levelflex FMP53
B
3
I
Y
4
Endress+Hauser
3
4
5
A0036500
A0036530
A0011175
