Umgebungstemperatur
Umgebungstemperatur-
grenze
Endress+Hauser
Bei der Montage beachten:
• Die Sonde ohne Freiraum direkt an der Behälterwand montieren
• Zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit mindestens
200 mm (8 in) Durchmesser oder einen vergleichbaren Schutz an der Sonde anbringen
• Bei Behälterdurchmessern unter 300 mm (12 in):
Auf der gegenüberliegenden Seite des Behälters ein Masseblech anbringen, das leitend mit dem
Prozessanschluss verbunden ist und ungefähr die Hälfte des Behälterumfangs bedeckt
• Bei Behälterdurchmessern ab 300 mm (12 in):
Eine metallische Platte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Pro-
zessanschluss anbringen (siehe oben)

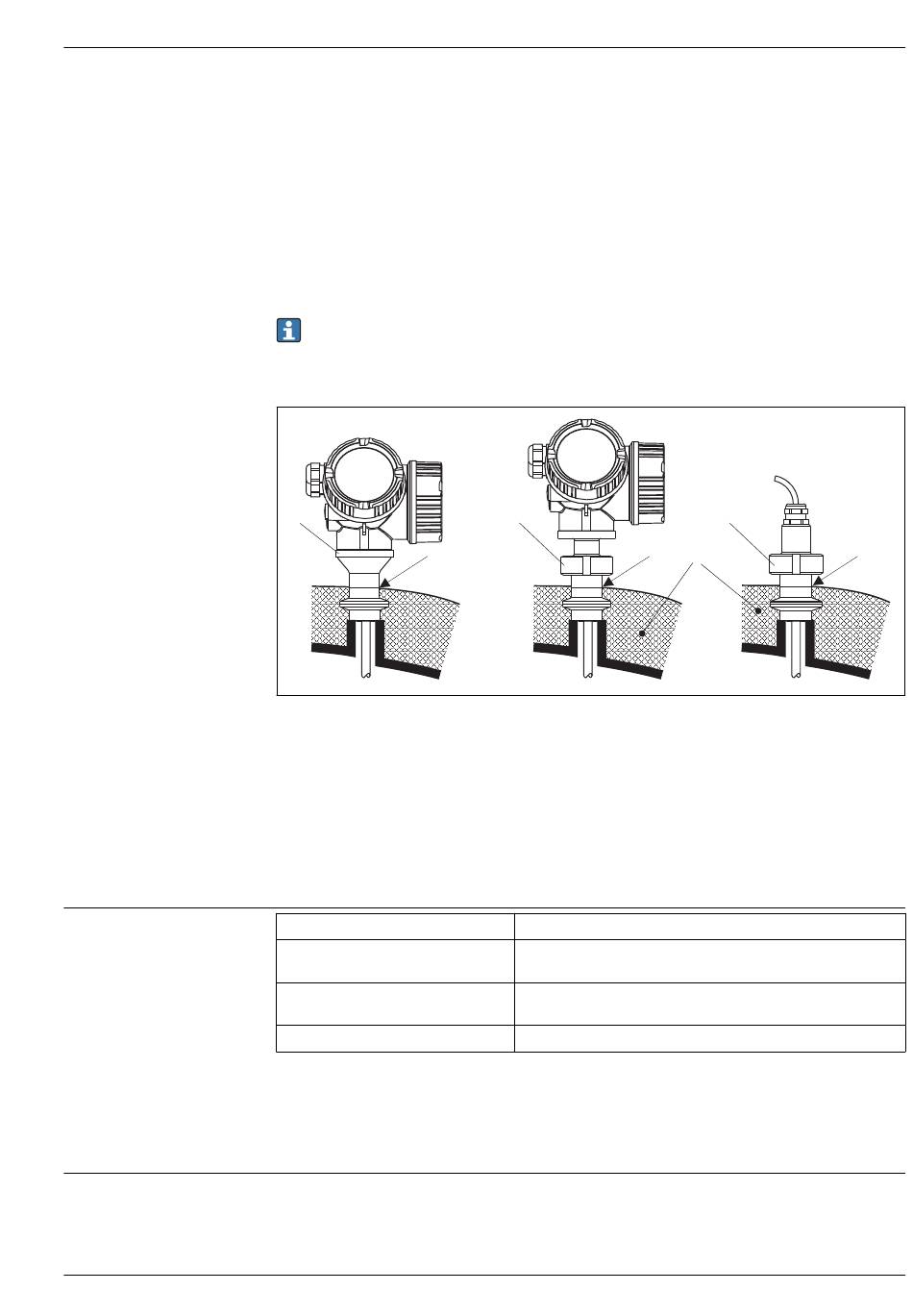

Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei
hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen.
Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausge-
hen.
2
MAX
 23
Hygienische Prozessanschlüsse
1
Behälterisolation
2
Kompaktgerät
3
Kompaktgerät, abnehmbar
4
Sensor abgesetzt
Umgebung
Gerät
Vor-Ort-Anzeige
Verbindungskabel (bei Sondendesign
"Sensor abgesetzt")
Abgesetzte Anzeige FHX50
Bei Betrieb im Freien mit starker Sonneneinstrahlung:
• Gerät an schattiger Stelle montieren.
• Direkte Sonneneinstrahlung vermeiden, gerade in wärmeren Klimaregionen.
• Eine Wetterschutzhaube verwenden (Zubehör).
Die nachfolgenden Diagramme berücksichtigen nur funktionale Aspekte. Für zertifizierte Geräteaus-
führungen kann es weitere Einschränkungen geben. Siehe dazu die separaten Sicherheitshinweise.
3
MAX
–20 ... +80 °C (–4 ... +176 °F)
–20 ... +70 °C (–4 ... +158 °F), außerhalb des Temperaturbereichs
kann die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
max.–40 ... +150 °C (–40 ... +302 °F)
–40 ... 80 °C (–40 ... 176 °F)
4
1
MAX
A0015809
31
