Endress+Hauser Levelflex FMP53 Technische Information Seite 29

Levelflex FMP53
Endress+Hauser
Besondere Montagesituationen

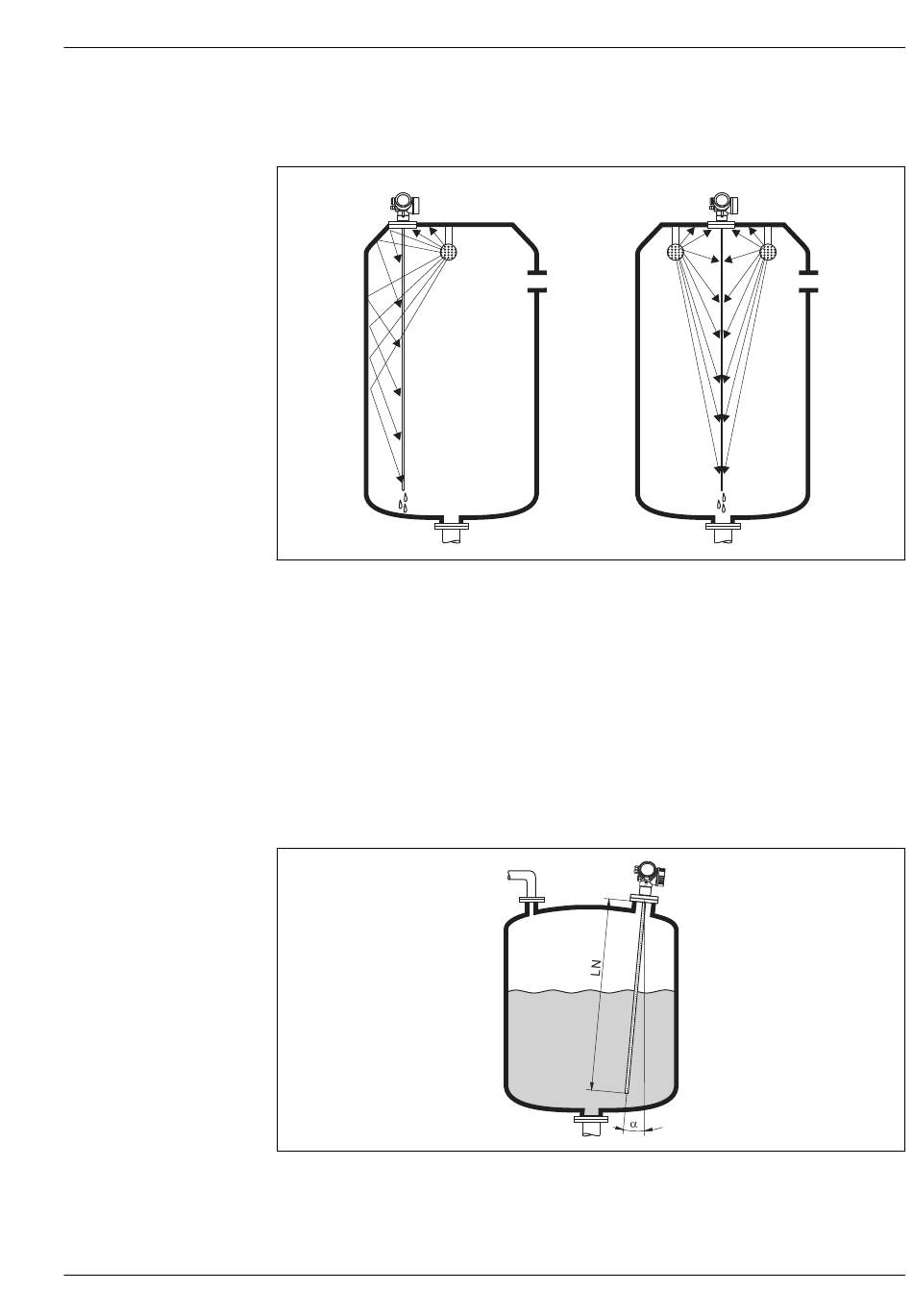

Tanks mit Sprühkugel zur Sondenreinigung
1
Montage in der Nähe der Behälterwand
Durch Montage der Sonde in der Nähe der Behälterwand wird bei Verwendung einer Sprühkugel der
Reinigungseffekt verbessert. Der Reinigungsstrahl wird über die Behälterwand auf die Sonde
gelenkt. Dadurch wird die Sonde auch in den Bereichen gereinigt, in denen der Sprühkugelstrahl die
Sonde normalerweise nicht erreicht. Sie benötigen durch diese Anordnung der Sonde nur eine
Sprühkugel.
Montage in der Mitte des Behälters
Bei Montage der Sonde in der Mitte des Behälters, kann es erforderlich sein eine zweite Sprühkugel
zu verwenden. Diese sollten dann links und rechts von der Sonde montiert werden.
Schräge Montage
2
A0014131
A0014145
29
