Endress+Hauser Levelflex FMP53 Technische Information Seite 30

30
• Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt werden.
• α 5 °: LN 4 m (13,1 ft)
max.
• α 10 °: LN 2 m (6,6 ft)
max.
• α 30 °: LN 1 m (3,3 ft)
max.

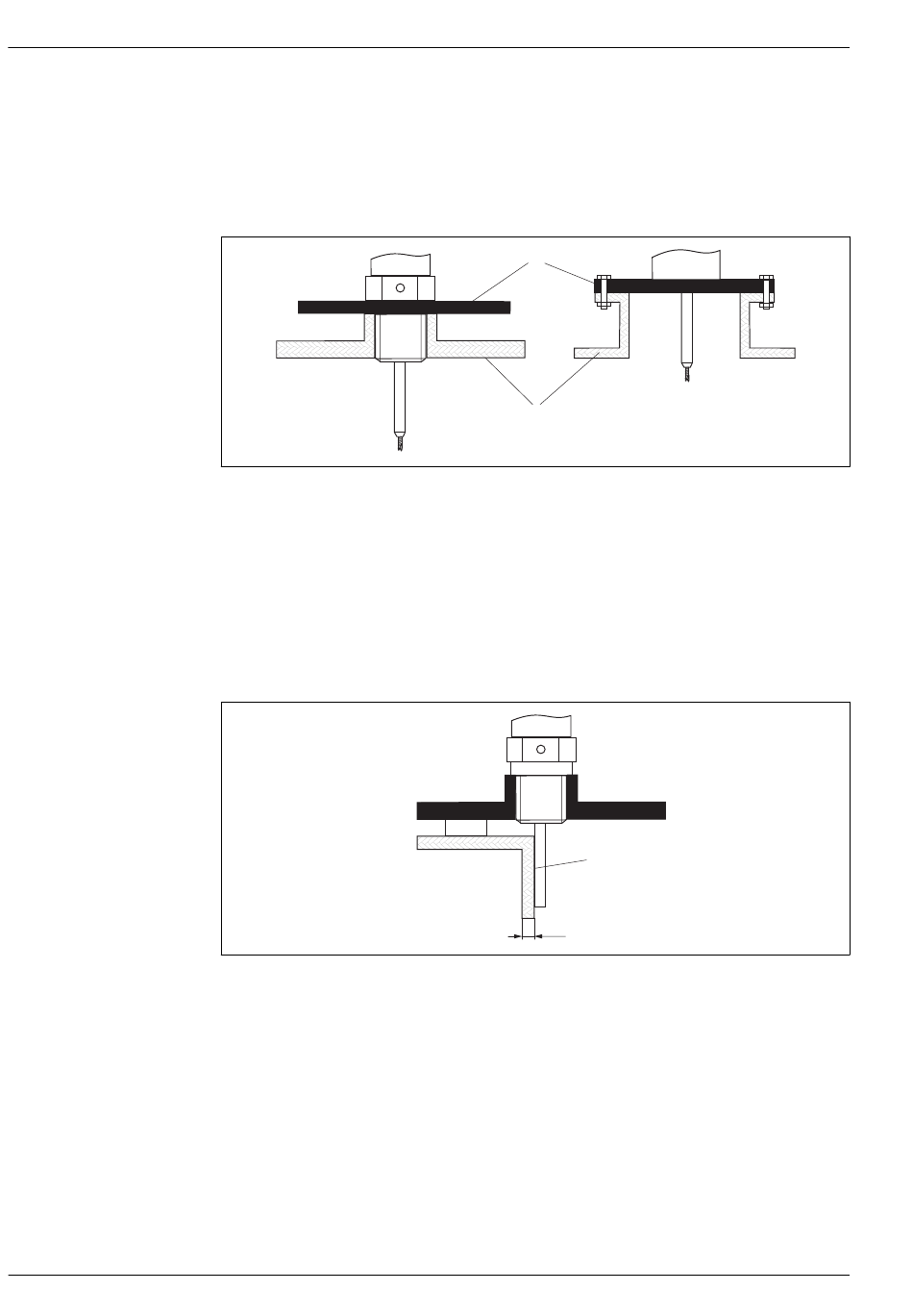

Nichtmetallische Behälter
1 Nichtmetallischer Behälter
2 Metallblech oder metallischer Flansch
Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten, eine
Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss
anbringen.
Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand
Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der
Außenwand montiert werden.
1 Kunststoff- oder Glasbehälter
2 Metallplatte mit Einschraubmuffe
3 Kein Freiraum zwischen Behälterwand und Sonde!
Voraussetzungen
• Dielektrizitätskonstante des Mediums: ε
• Nicht-leitfähige Behälterwand.
• Maximale Wandstärke (a):
• Kunststoff: < 15 mm (0,6 in)
• Glas: < 10 mm (0,4 in)
• Keine metallischen Verstärkungen am Behälter
2
1
2
1
a
> 7
r
Levelflex FMP53
3
Endress+Hauser
A0012527
A0014150
