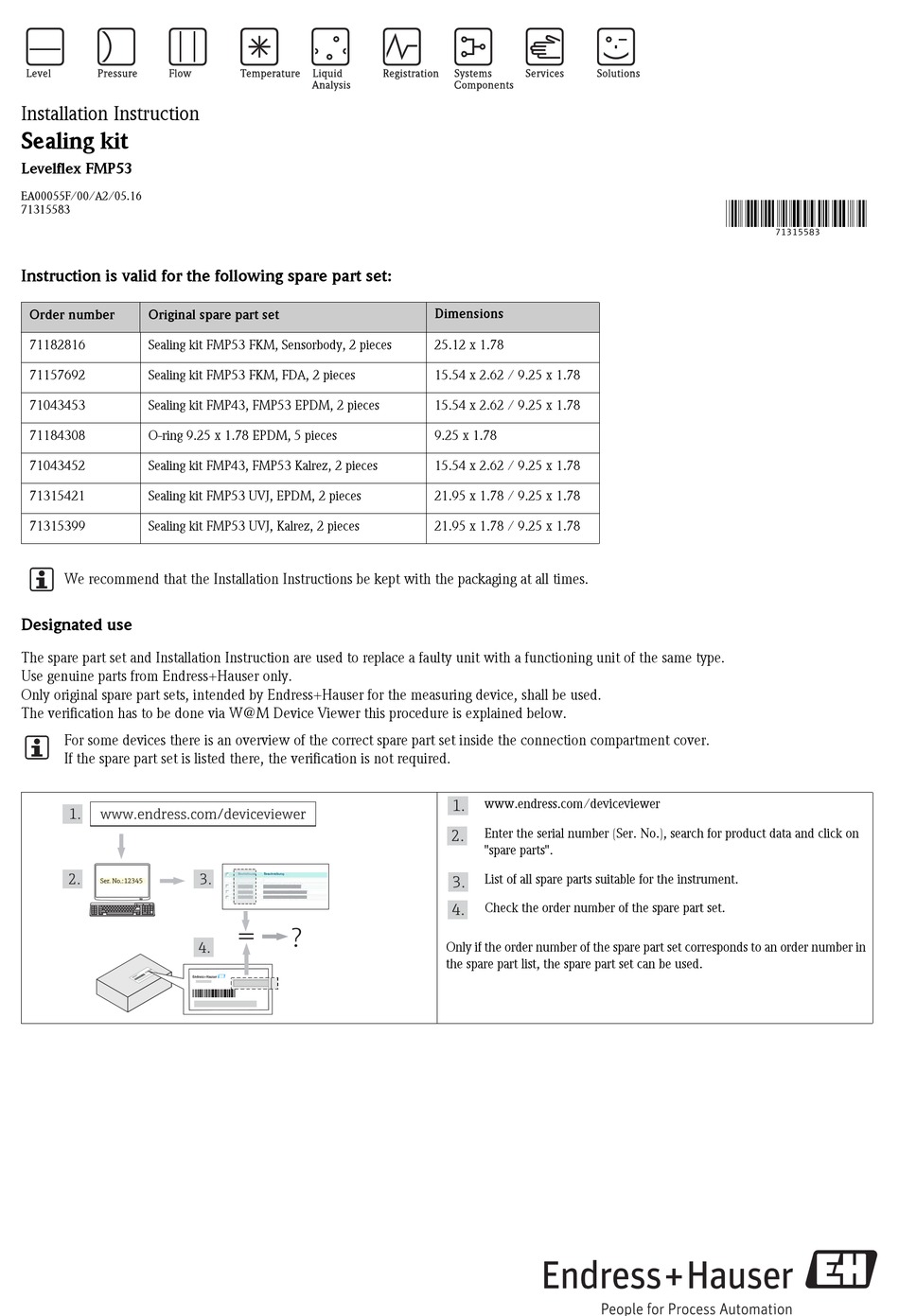

Installation Instruction
Sealing kit
Levelflex FMP53
EA00055F/00/A2/05.16
71315583
Instruction is valid for the following spare part set:
Order number
Original spare part set
71182816
Sealing kit FMP53 FKM, Sensorbody, 2 pieces
71157692
Sealing kit FMP53 FKM, FDA, 2 pieces
71043453
Sealing kit FMP43, FMP53 EPDM, 2 pieces
71184308
O-ring 9.25 x 1.78 EPDM, 5 pieces
71043452
Sealing kit FMP43, FMP53 Kalrez, 2 pieces
71315421
Sealing kit FMP53 UVJ, EPDM, 2 pieces
71315399
Sealing kit FMP53 UVJ, Kalrez, 2 pieces
We recommend that the Installation Instructions be kept with the packaging at all times.
Designated use
The spare part set and Installation Instruction are used to replace a faulty unit with a functioning unit of the same type.
Use genuine parts from Endress+Hauser only.
Only original spare part sets, intended by Endress+Hauser for the measuring device, shall be used. 
The verification has to be done via W@M Device Viewer this procedure is explained below.
For some devices there is an overview of the correct spare part set inside the connection compartment cover.
If the spare part set is listed there, the verification is not required.
1.
www.endress.com/deviceviewer
2.
Ser. No.:12345
3.
=
?
4.
Dimensions
25.12 x 1.78
15.54 x 2.62 / 9.25 x 1.78
15.54 x 2.62 / 9.25 x 1.78
9.25 x 1.78
15.54 x 2.62 / 9.25 x 1.78
21.95 x 1.78 / 9.25 x 1.78
21.95 x 1.78 / 9.25 x 1.78
www.endress.com/deviceviewer
1.
Enter the serial number (Ser. No.), search for product data and click on
2.
"spare parts".
List of all spare parts suitable for the instrument.
3.
Check the order number of the spare part set.
4.
Only if the order number of the spare part set corresponds to an order number in
the spare part list, the spare part set can be used.
71315583

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser 71315421

  • Seite 4 Sealing kit Endress + Hauser...
  • Seite 5 Ersatzteilset und Einbauanleitung dienen dazu, eine defekte Einheit gegen eine funktionierende Einheit des gleichen Typs zu ersetzen.  Es dürfen nur Originalteile von Endress+Hauser verwendet werden. Grundsätzlich dürfen nur Ersatzteilsets verwendet werden, die von Endress+Hauser für das Messgerät vorgesehen sind.  Die Überprüfung ist via W@M Device Viewer durchzuführen, die Vorgehensweise dazu ist nachfolgend beschrieben.
  • Seite 6 Zulassung (z.B. IECEx, ATEX, FM, CSA, TIIS, NEPSI) 1, 2, 3 1 = Ausgebildete Fachkraft des Kunden, 2 = Von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser (Messgerät an Hersteller zurücksenden) Sicherheitshinweise • Prüfen, ob das vorliegende Ersatzteil zur Kennzeichnung auf dem •...
  • Seite 7 Dichtungssatz Austausch des O-Rings 25,12 x 1,78 20 Nm Sonde_FMP53_7 Sonde_FMP53_12 Austausch des O-Rings 15,54 x 2,62 27 mm 20 Nm 10 mm 4.5 Nm Sonde_FMP53_1 Sonde_FMP53_17 Sonde_FMP53_3 Sonde_FMP53_4 Austausch des O-Rings 9,25 x 1,78 Nur für teilbare Sondenstäbe! Nur für teilbare Sondenstäbe! 10 mm 4.5 Nm 10 mm...
  • Seite 8 Dichtungssatz Endress + Hauser...
