Vorwort
1.6

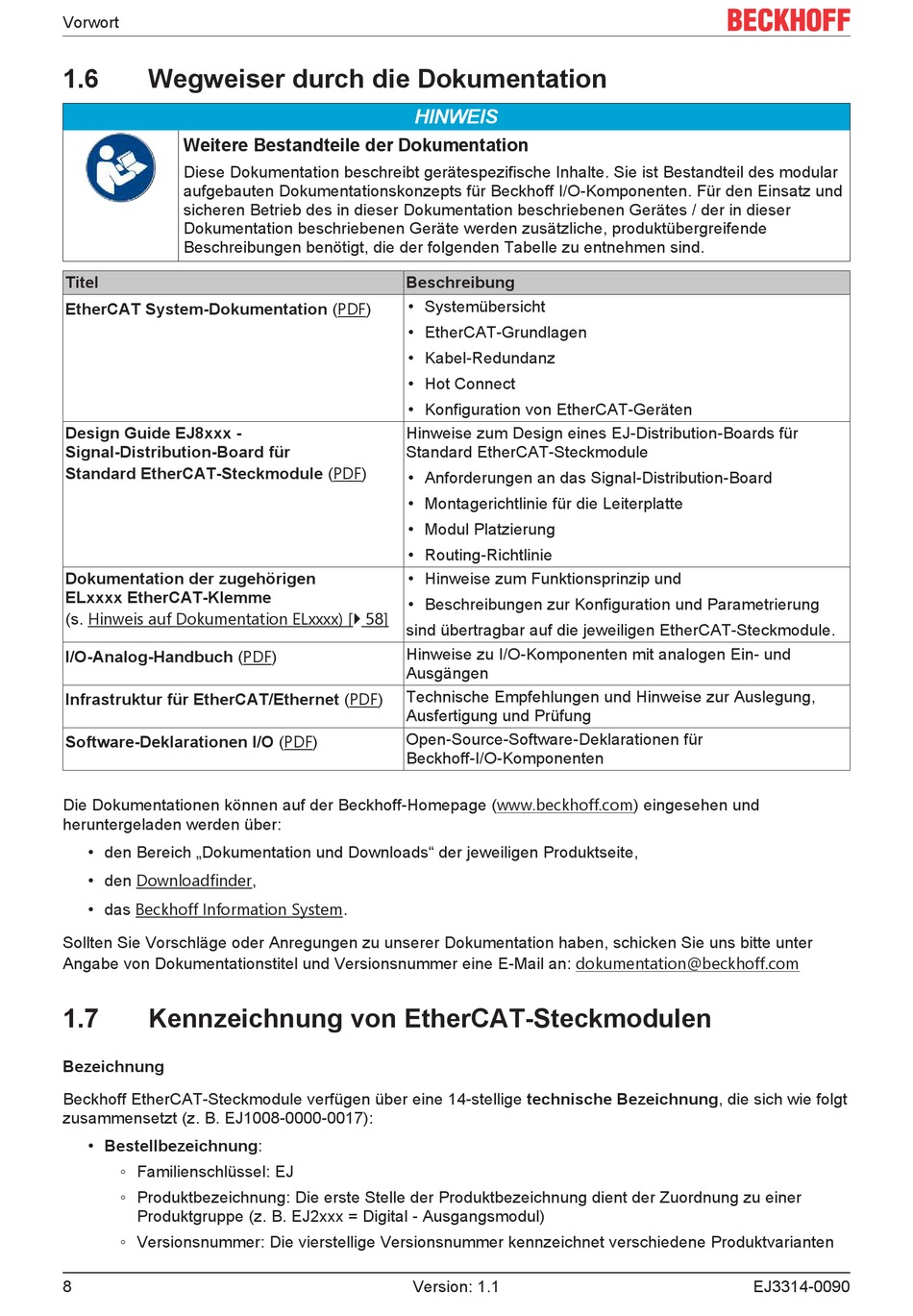

Wegweiser durch die Dokumentation
Weitere Bestandteile der Dokumentation
Diese Dokumentation beschreibt gerätespezifische Inhalte. Sie ist Bestandteil des modular
aufgebauten Dokumentationskonzepts für Beckhoff I/O-Komponenten. Für den Einsatz und
sicheren Betrieb des in dieser Dokumentation beschriebenen Gerätes / der in dieser
Dokumentation beschriebenen Geräte werden zusätzliche, produktübergreifende
Beschreibungen benötigt, die der folgenden Tabelle zu entnehmen sind.
Titel
EtherCAT System-Dokumentation (PDF)
Design Guide EJ8xxx -
Signal‑Distribution‑Board für
Standard EtherCAT‑Steckmodule (PDF)
Dokumentation der zugehörigen
ELxxxx EtherCAT-Klemme
(s. Hinweis auf Dokumentation ELxxxx) [} 58]
I/O-Analog-Handbuch (PDF)
Infrastruktur für EtherCAT/Ethernet (PDF)
Software-Deklarationen I/O (PDF)
Die Dokumentationen können auf der Beckhoff-Homepage (www.beckhoff.com) eingesehen und
heruntergeladen werden über:
• den Bereich „Dokumentation und Downloads" der jeweiligen Produktseite,
• den Downloadfinder,
• das Beckhoff Information System.
Sollten Sie Vorschläge oder Anregungen zu unserer Dokumentation haben, schicken Sie uns bitte unter
Angabe von Dokumentationstitel und Versionsnummer eine E-Mail an: dokumentation@beckhoff.com
1.7
Kennzeichnung von EtherCAT-Steckmodulen
Bezeichnung
Beckhoff EtherCAT-Steckmodule verfügen über eine 14-stellige technische Bezeichnung, die sich wie folgt
zusammensetzt (z. B. EJ1008-0000-0017):
• Bestellbezeichnung:
◦ Familienschlüssel: EJ
◦ Produktbezeichnung: Die erste Stelle der Produktbezeichnung dient der Zuordnung zu einer
Produktgruppe (z. B. EJ2xxx = Digital - Ausgangsmodul)
◦ Versionsnummer: Die vierstellige Versionsnummer kennzeichnet verschiedene Produktvarianten
8
HINWEIS
Beschreibung
• Systemübersicht
• EtherCAT-Grundlagen
• Kabel-Redundanz
• Hot Connect
• Konfiguration von EtherCAT-Geräten
Hinweise zum Design eines EJ-Distribution-Boards für
Standard EtherCAT-Steckmodule
• Anforderungen an das Signal-Distribution-Board
• Montagerichtlinie für die Leiterplatte
• Modul Platzierung
• Routing-Richtlinie
• Hinweise zum Funktionsprinzip und
• Beschreibungen zur Konfiguration und Parametrierung
sind übertragbar auf die jeweiligen EtherCAT-Steckmodule.
Hinweise zu I/O-Komponenten mit analogen Ein- und
Ausgängen
Technische Empfehlungen und Hinweise zur Auslegung,
Ausfertigung und Prüfung
Open-Source-Software-Deklarationen für
Beckhoff‑I/O-Komponenten
Version: 1.1
EJ3314-0090
