E-Bus-Spannungsversorgung mit CXxxxx und EK1110-004x
Der Embedded PC versorgt die angereihten EtherCAT‑Klemmen und den EtherCAT‑EJ‑Koppler
• mit einer Versorgungsspannung Us von 24 V
Bus und die Busklemmenelektronik versorgt.
Die CXxxxx versorgen den E‑Bus mit max. 2.000 mA E-Bus-Strom. Wird durch die angefügten
Klemmen mehr Strom benötigt, sind Einspeiseklemmen bzw. Netzteil‑Steckmodule zur
E‑Bus‑Versorgung zu setzen.
• mit einer Peripheriespannung Up von 24 V
Die EtherCAT‑EJ‑Koppler EK1110‑004x leiten über den rückwärtigen Stecker
• die E‑Bus Signale,
• die E‑Bus Spannung U
• die Peripheriespannung U
an das Signal‑Distribution‑Board weiter.

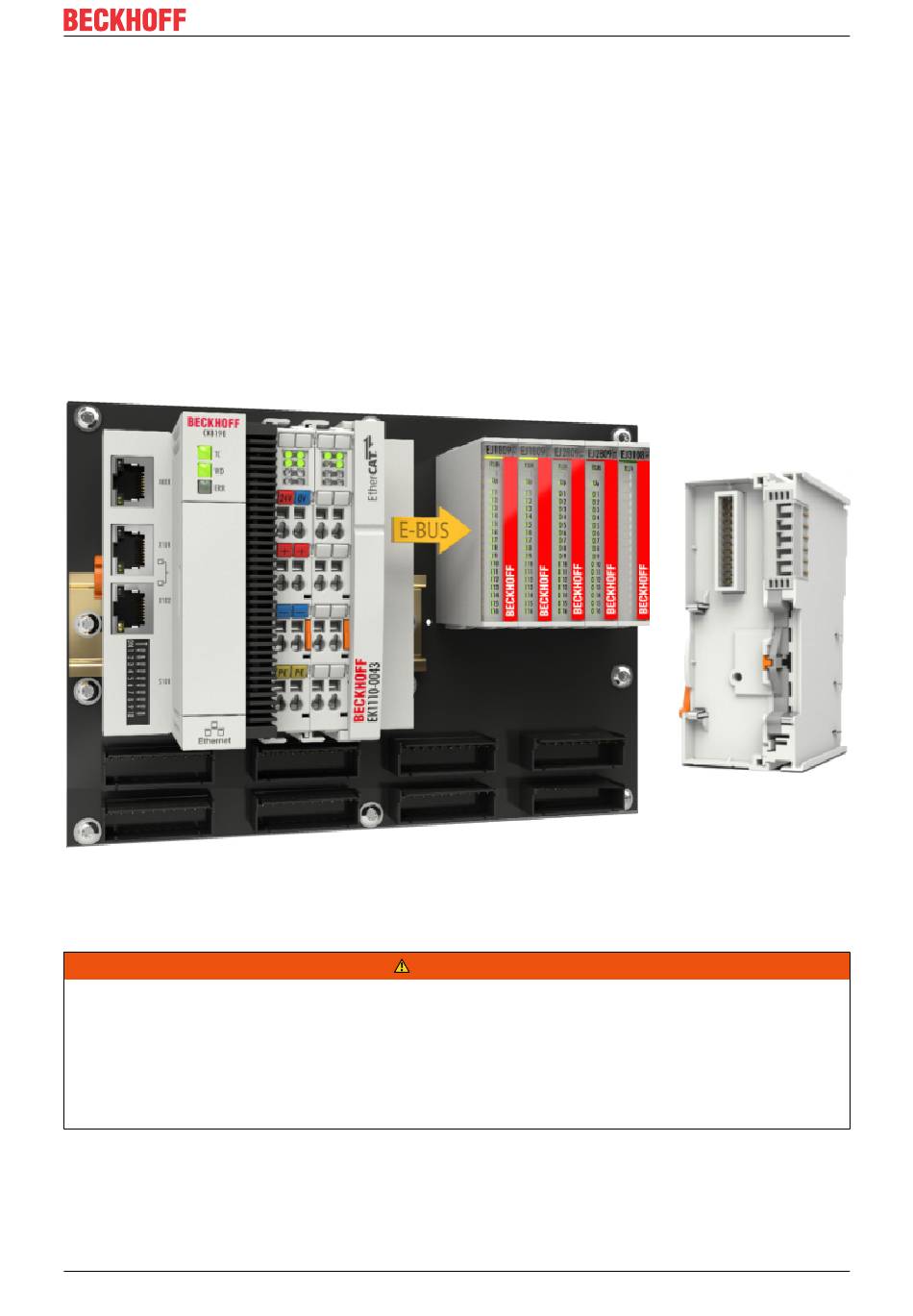

Abb. 17: Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043
4.2
Hinweis Lastspannungsversorgung
Lastspannungsversorgung
Einige Geräte ermöglichen den Anschluss einer zusätzlichen Lastspannung von z. B. 48 V DC für den
Betrieb eines Motors.
Um Ausgleichströme auf dem Schutzleiter während des Betriebs zu vermeiden, sieht die EN 60204-1:2018
die Möglichkeit vor, dass der negative Pol der Lastspannung nicht zwingend mit dem Schutzleitersystem
verbunden werden muss (SELV).
Die Lastspannungsversorgung sollte aus diesem Grunde als SELV-Versorgung ausgeführt werden.
EJ3314-0090
DC
zur Versorgung der Feldelektronik.
DC
(3,3 V) und
EBUS
(24 V
)
P
DC
WARNUNG
Version: 1.1
( -15 %/+20%). Aus dieser Spannung werden der E-
Installation von EJ-Modulen
