EJ3314-0090 - Produktbeschreibung
3.2.2.11

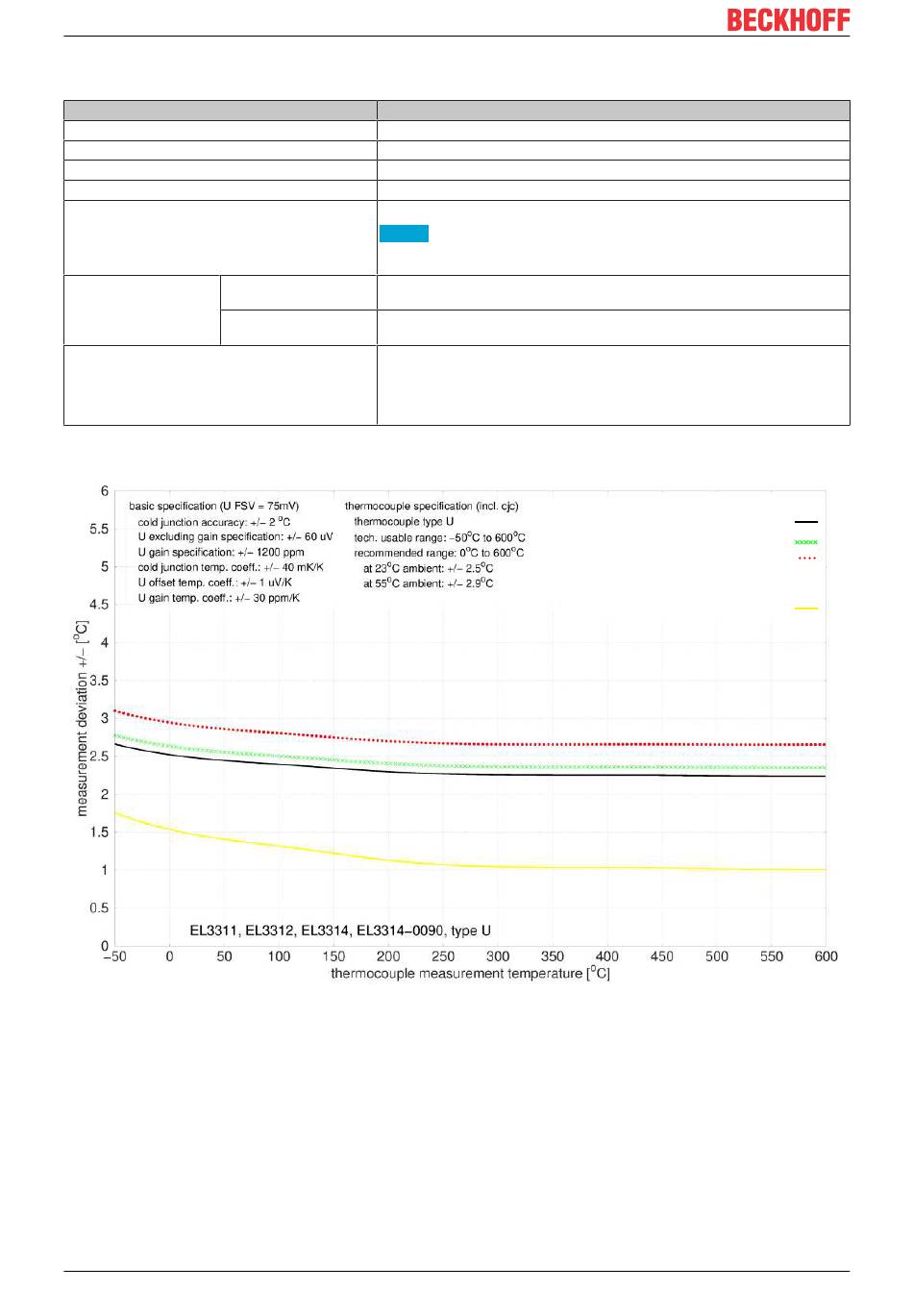

Spezifikation Thermoelement Typ U
Temperaturmessung Thermoelement
Verwendeter elektr. Messbereich
Messbereich, technisch nutzbar
Messbereich, Endwert (MBE)
Messbereich, empfohlen
PDO LSB
Unsicherheit im
@ 23°C
empfohlenen
Umgebungstemperatur
Messbereich, mit
@ 55°C
Mittelwertbildung
Umgebungstemperatur
Temperaturkoeffizient
(Änderung des Messwerts bei Änderung der
Klemmen-Umgebungstemperatur)
Messunsicherheit für Thermoelement Typ U:
32
Typ U
±75 mV
0°C ≈ 0 mV ... +600°C ≈ 33,600 mV
+600°C
0°C ... +600°C
0,1/0,01°C/digit, je nach PDO Einstellung
Hinweis Intern wird mit 16 Bit auf den Messbereichsendwert gerechnet, je
nach eingestelltem Thermoelement kommt es also bei „Auflösung 0,01°C"
zu Wertesprüngen >0,01°C; Typ U: ca. 0,02°C.
±2,5 K ≈ ±0,42 %
MBE
±2,9 K ≈ ±0,48 %
MBE
Da der Wert wie im u. a. Spezifikations-Plot zu sehen stark abhängig ist von der
Sensortemperatur, ist er grundsätzlich aus dem Spezifikations-Plot abzuleiten.
Zur besseren Näherung ist auch informativ die Messunsicherheit bei T
als Mitte zwischen 23°C und 55°C dargestellt, um den nichtlinearen Verlauf zu
verdeutlichen.
Version: 1.1
at 23°C device ambient temp. (incl. cjc)
at 39°C device ambient temp. (incl. cjc)
at 55°C device ambient temp. (incl. cjc)
at 23°C device ambient temp. (without cjc),
voltage specification transformed to temp.
= 39°C
amb
EJ3314-0090
