EJ3314-0090 - Produktbeschreibung
3.2.2.9
Spezifikation Thermoelement Typ S
Temperaturmessung Thermoelement
Verwendeter elektr. Messbereich
Messbereich, technisch nutzbar
Messbereich, Endwert (MBE)
Messbereich, empfohlen
PDO LSB
Unsicherheit im
@ 23°C
empfohlenen
Umgebungstemperatur
Messbereich, mit
@ 55°C
Mittelwertbildung
Umgebungstemperatur
Temperaturkoeffizient
(Änderung des Messwerts bei Änderung der
Klemmen-Umgebungstemperatur)
Messunsicherheit für Thermoelement Typ S:
30
Typ S
±75 mV
0°C ≈ 0 mV ... +1760°C ≈ 17,947 mV
+1760°C
+250°C ... +1700°C
0,1/0,01°C/digit, je nach PDO Einstellung
Hinweis Intern wird mit 16 Bit auf den Messbereichsendwert gerechnet, je
nach eingestelltem Thermoelement kommt es also bei „Auflösung 0,01°C"
zu Wertesprüngen >0,01°C; Typ S: ca. 0,05°C.
±7,1 K ≈ ±0,40 %
MBE
±8,1 K ≈ ±0,46 %
MBE

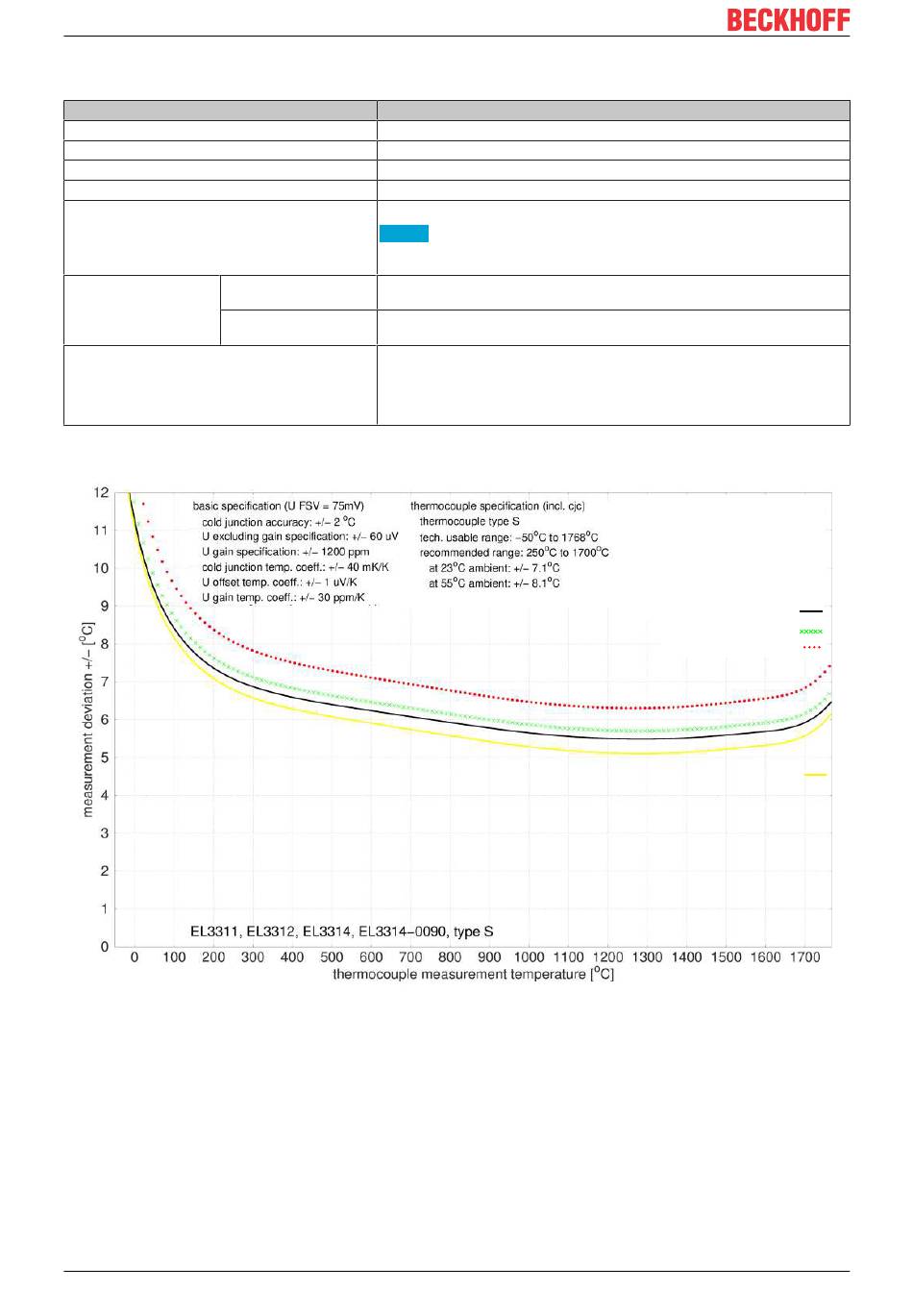

Da der Wert wie im u. a. Spezifikations-Plot zu sehen stark abhängig ist von der
Sensortemperatur, ist er grundsätzlich aus dem Spezifikations-Plot abzuleiten.
Zur besseren Näherung ist auch informativ die Messunsicherheit bei T
als Mitte zwischen 23°C und 55°C dargestellt, um den nichtlinearen Verlauf zu
verdeutlichen.
Version: 1.1
at 23°C device ambient temp. (incl. cjc)
at 39°C device ambient temp. (incl. cjc)
at 55°C device ambient temp. (incl. cjc)
at 23°C device ambient temp. (without cjc),
voltage specification transformed to temp.
= 39°C
amb
EJ3314-0090
