3.2.2.4
Spezifikation Thermoelement Typ J
Temperaturmessung Thermoelement
Verwendeter elektr. Messbereich
Messbereich, technisch nutzbar
Messbereich, Endwert (MBE)
Messbereich, empfohlen
PDO LSB
Unsicherheit im
@ 23°C
empfohlenen
Umgebungstemperatur
Messbereich, mit
@ 55°C
Mittelwertbildung
Umgebungstemperatur
Temperaturkoeffizient
(Änderung des Messwerts bei Änderung der
Klemmen-Umgebungstemperatur)
Messunsicherheit für Thermoelement Typ J:
EJ3314-0090
Typ J
±75 mV
-100°C ≈ -4,632 mV ... +1200°C ≈ 69,553 mV
+1200°C
-100°C ... +1200°C
0,1/0,01°C/digit, je nach PDO Einstellung
Hinweis Intern wird mit 16 Bit auf den Messbereichsendwert gerechnet, je
nach eingestelltem Thermoelement kommt es also bei „Auflösung 0,01°C"
zu Wertesprüngen >0,01°C; Typ J: ca. 0,04°C.
±2,7 K ≈ ±0,23 %
MBE
±3,2 K ≈ ±0,27 %
MBE

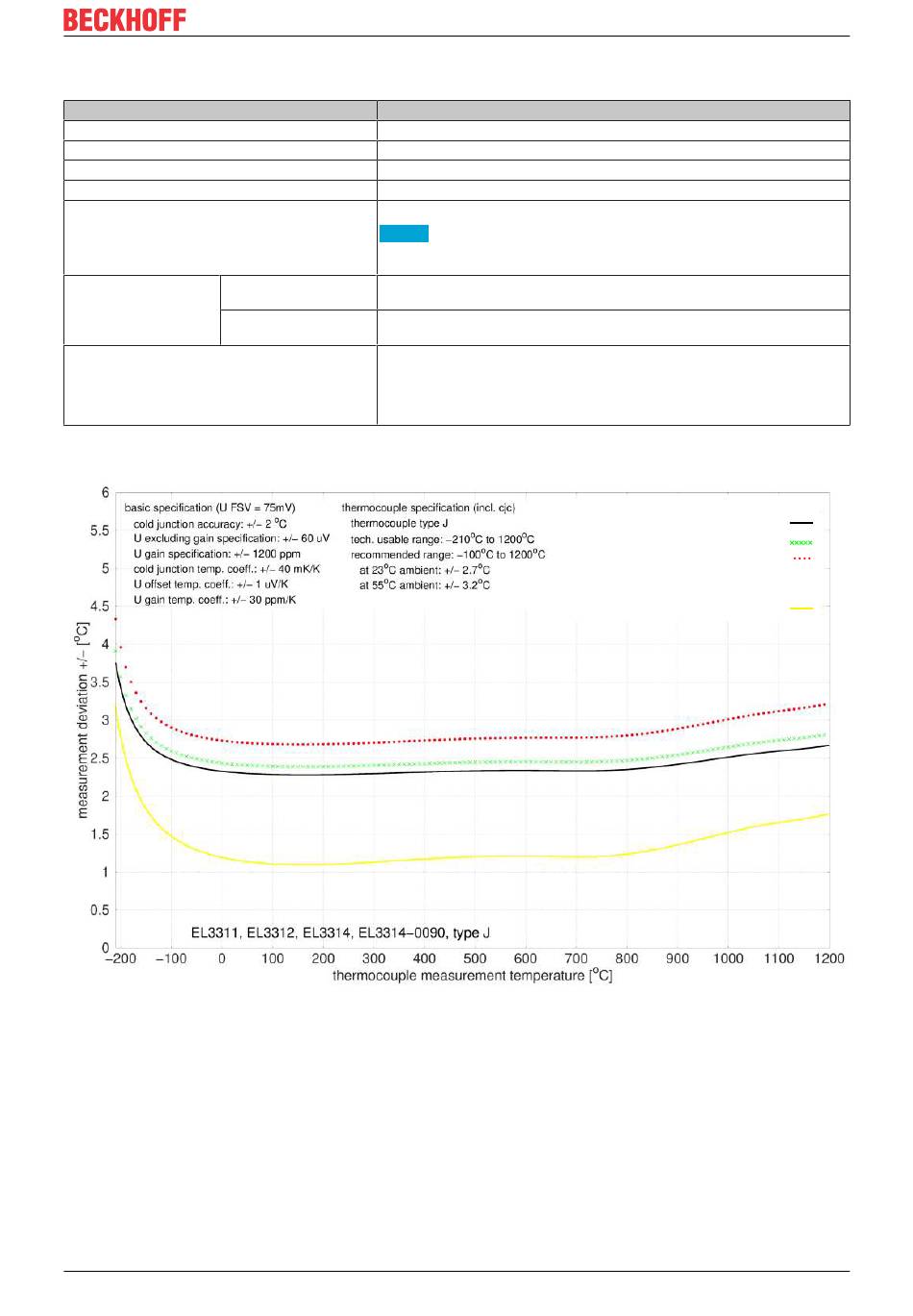

Da der Wert wie im u. a. Spezifikations-Plot zu sehen stark abhängig ist von der
Sensortemperatur, ist er grundsätzlich aus dem Spezifikations-Plot abzuleiten.
Zur besseren Näherung ist auch informativ die Messunsicherheit bei T
als Mitte zwischen 23°C und 55°C dargestellt, um den nichtlinearen Verlauf zu
verdeutlichen.
Version: 1.1
EJ3314-0090 - Produktbeschreibung
at 23°C device ambient temp. (incl. cjc)
at 39°C device ambient temp. (incl. cjc)
at 55°C device ambient temp. (incl. cjc)
at 23°C device ambient temp. (without cjc),
voltage specification transformed to temp.
= 39°C
amb
25
