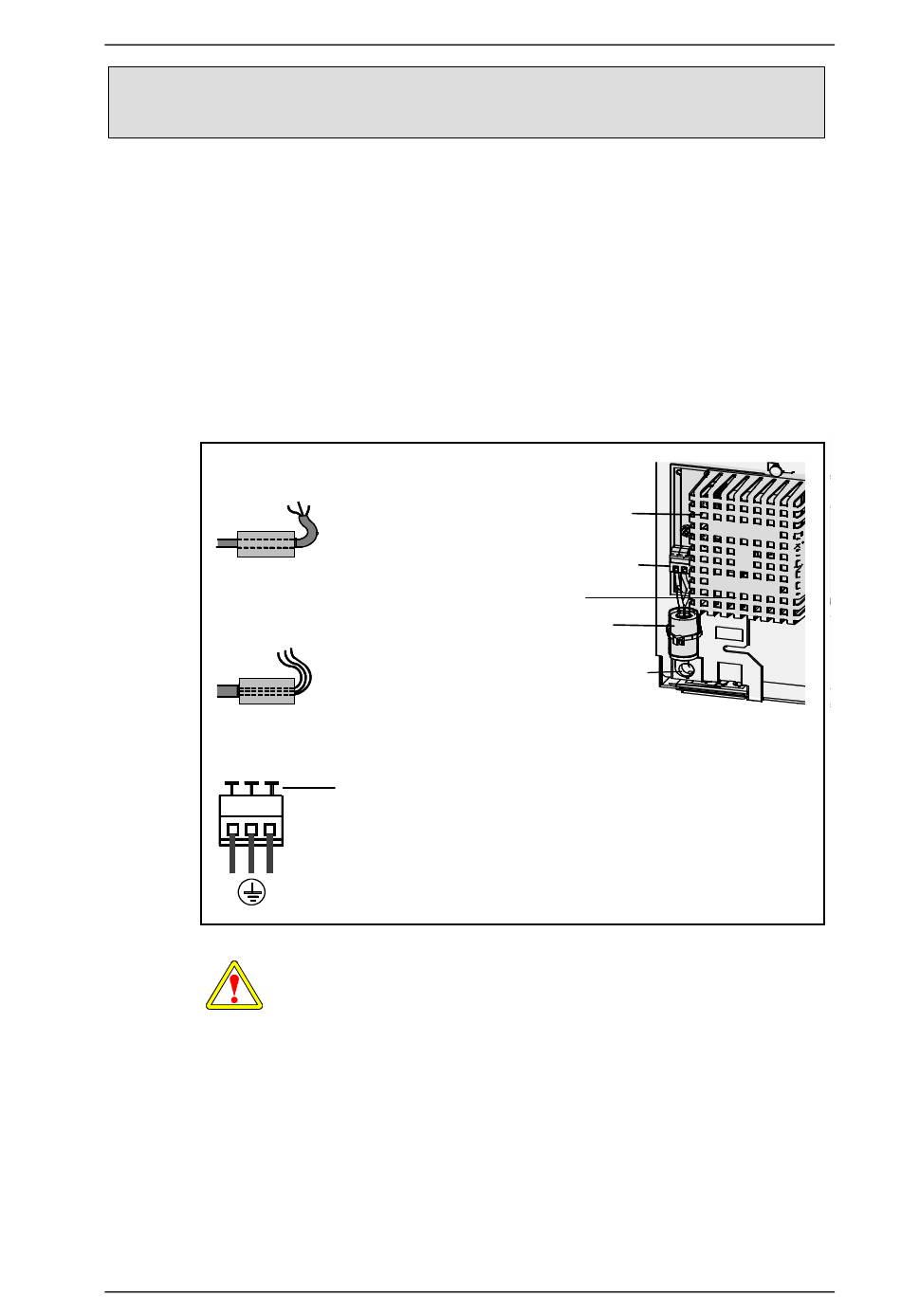

4.8 Netzkabel anschließen
- Kabel durch die Kabeleinführung führen. Bei AT 2000 TSN ISDN
Kabel auch durch die Ferrithülse führen.
- Das Netzkabel über die untere Kabeldurchführung auf die Vorder-
seite des Baugruppenträgers legen.
- Das Netzkabel ablängen und abisolieren.
- Bei Verwendung von Litzen, Aderendhülsen verwenden.
- Kabel an das Netzgerät an den 230 V-Eingang anschließen.
Netzkabel (3x1,5mm
Netzkabel (3x2,5 mm
230V Eingang
NETZ
N
L1
Die Schutzkappe des Netzteils darf nicht entfernt werden!
2
)
Kabelmantel
endet nach
der Ferrithülse
2
)
Kabelmantel
endet vor der
Ferrithülse
Entriegelungshebel zum Einführen der Drähte nach
hinten drücken.
Schutzleiter anschließen! (Schutzklasse I)
Absicherung der Netzspannung mit Sicherung SI-
Netz 10A.
32
NG 12IM
Schutzkappe
230V-Eingang
SI-Netz
Ferrithülse
Kabeleiführung
