Installationshandbuch AT 2000 ISDN / AT 2000 TSN ISDN
Fortsetzung Planungshinweise

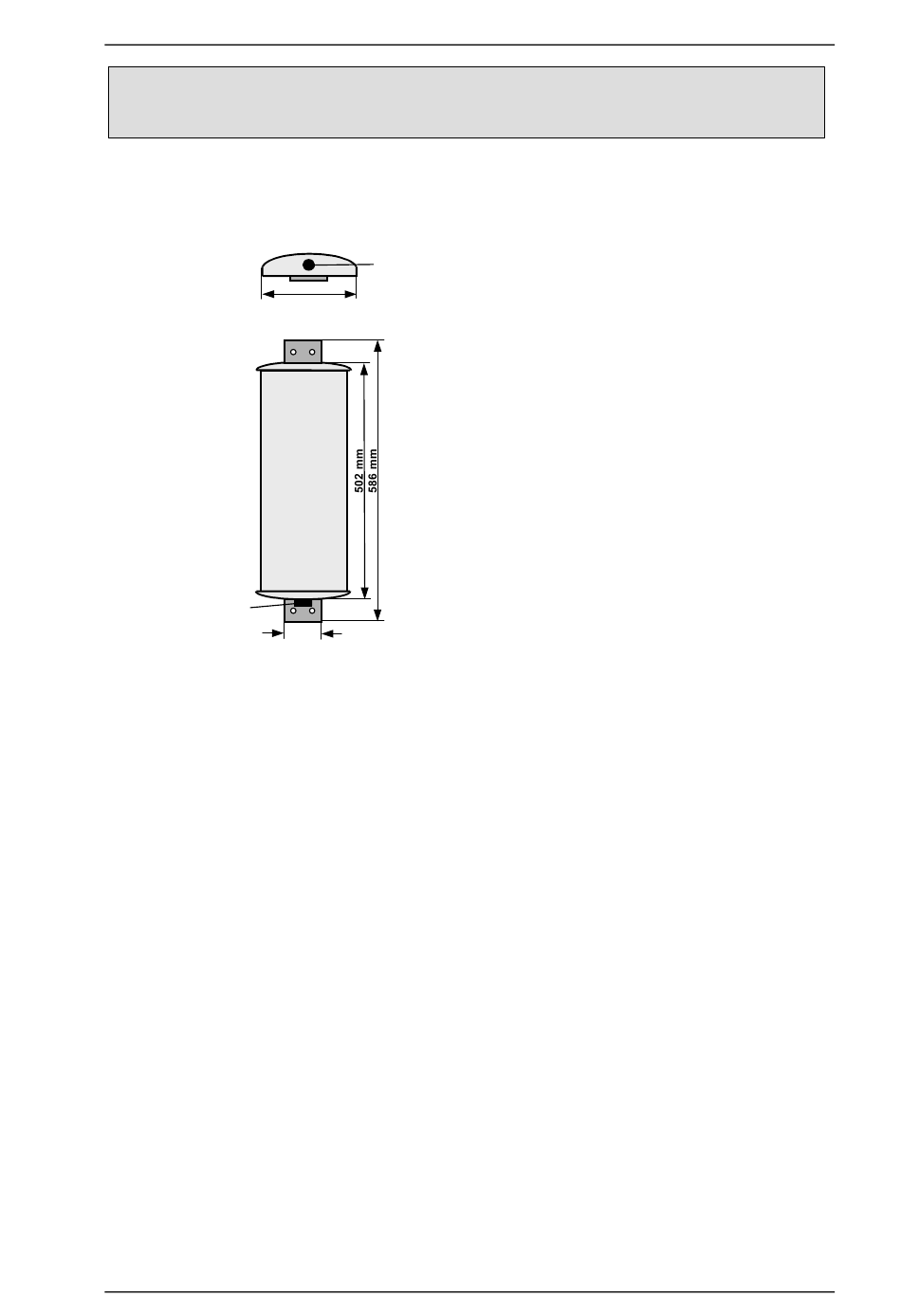

3.4.4 Außen-Antenne
Anschuss-Ansicht
7/16
Buchse
GSM Außenantenne mit 7/16 Buchse
Das Antennenkabel, 20 m für GSM Außenantenne ist vorkonfiguriert
mit 7/16 Stecker und FME-Buchse (siehe Kapitel 9 Bestellumfang)
3.4.5 Anschluss des Antennenkabels, AircomPlus
Das AircomPlus-Kabel ist zu verwenden, wenn sich mit dem dämp-
fungsarmen Standardkabel kein Pegel im Bereich von -1dBm bis -
87dBm erreichen lässt.
Der Biegeradius von min. 55 mm ist unbedingt einzuhalten!
Im Bedarfsfall sind die vorkonfigurierten Kabel entsprechend zu kür-
zen, um unnötige Dämpfung zu vermeiden. Benötigte Stecker oder
Buchsen sind dann separat zu bestellen.
Sendefrequenz:
Impedanz:
Buchse
Gewinn (gain):
7/16
Horizontale Bandbreite:
155 mm
Vertikale Bandbreite:
Gehäusefarbe:
Oberflächenmaterial:
Gewicht:
Montage:
Lackierhinweis:
Die GMS-Außen-Antenne kann mit herkömmlichen
Acryl-Lacken (ohne Metallanteile) lackiert werden.
Der Lack wird bestenfalls luftgetrocknet, beim
Wärmetrocknen ist die max. Temperatur = 50°C zu
beachten.
85 mm
25
872-960 MHz
50 Ω
10 dBi
90°
36°
grau (lackierbar)
Fiberglas
2,3 kg
Wand
