Druckkopf austauschen
VORSICHT!
Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse!

Gerät auf geerdeter leitfähiger Unterlage aufstellen.

Körper erden, z.B. durch Anlegen eines geerdeten Handgelenkgurts.

Kontakte an den Steckverbindungen nicht berühren.

Druckleiste nicht mit harten Gegenständen oder der Hand berühren.

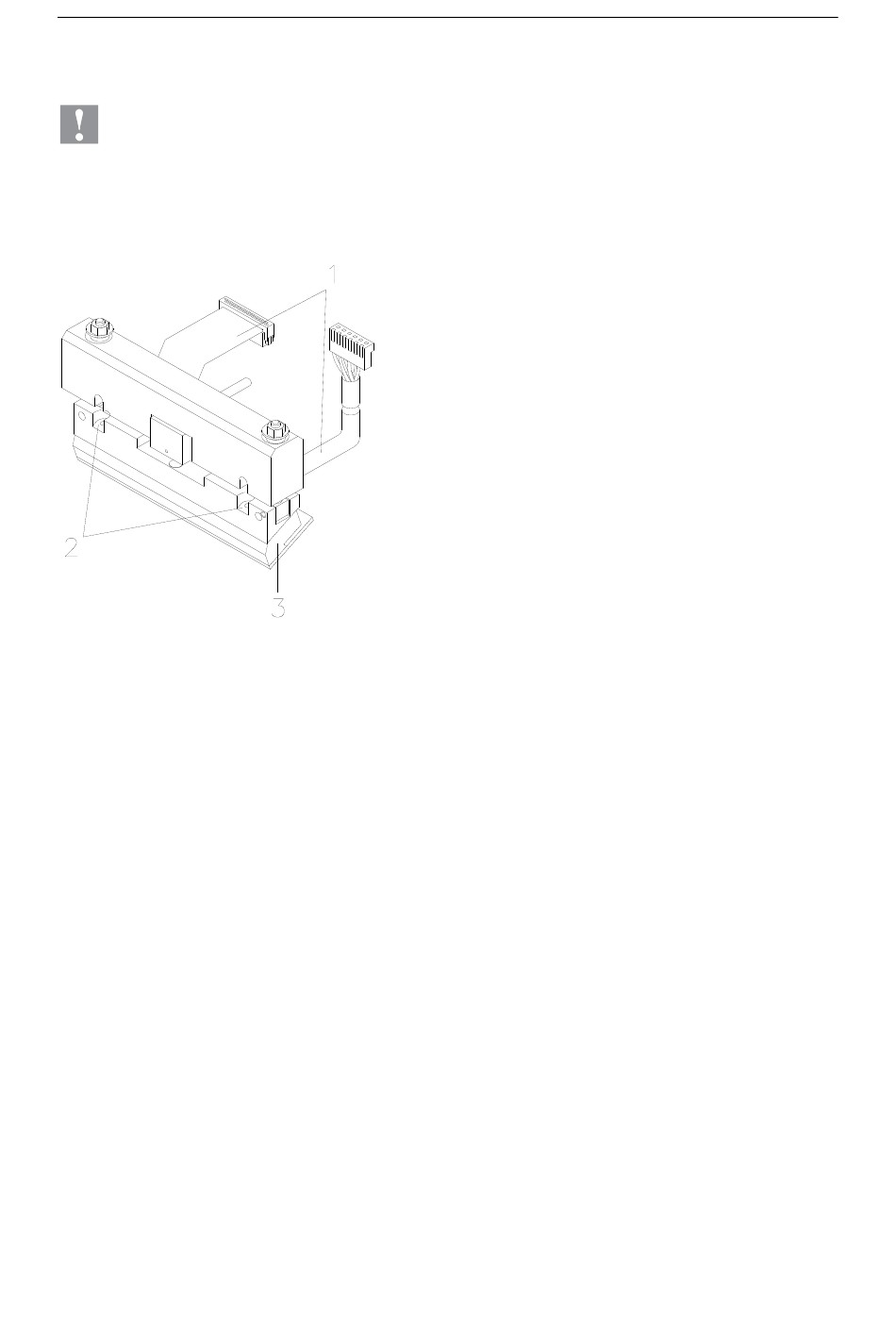

Druckkopf ausbauen
•
Transferbandmaterial entfernen.
•
Druckkopfeinheit in geeignete Serviceposition schieben.
•
Druckkopfkabel (1) abziehen.
•
Schrauben (2) entfernen und Druckkopf (3) entnehmen.
Druckkopf einbauen
•
Berühren Sie nicht die Kontakte des Druckkopfes.
•
Druckkopf im Druckkopfhalter positionieren.
•
Mit dem Sechskantschlüssel Schraube (2) einschrauben und festziehen.
•
Druckkopfkabel (1) wieder aufstecken.
•
Transferbandmaterial wieder einlegen.
•
Position des Druckkopfs mittels eines Testdrucks prüfen.
•
In den 'Service Funktionen' (Dot Widerstand) den Widerstandswert des neuen Druckkopfs eingeben. Der Wert ist auf dem
Typenschild des Druckkopfs zu finden.
