Beschläge; Elektro-Sicherheitsschloss 809 Mit Fluchttürfunktion; Ohne Fluchttürfunktion; Schließzylinder - Assa Abloy 809-12 Installations- Und Montageanleitung

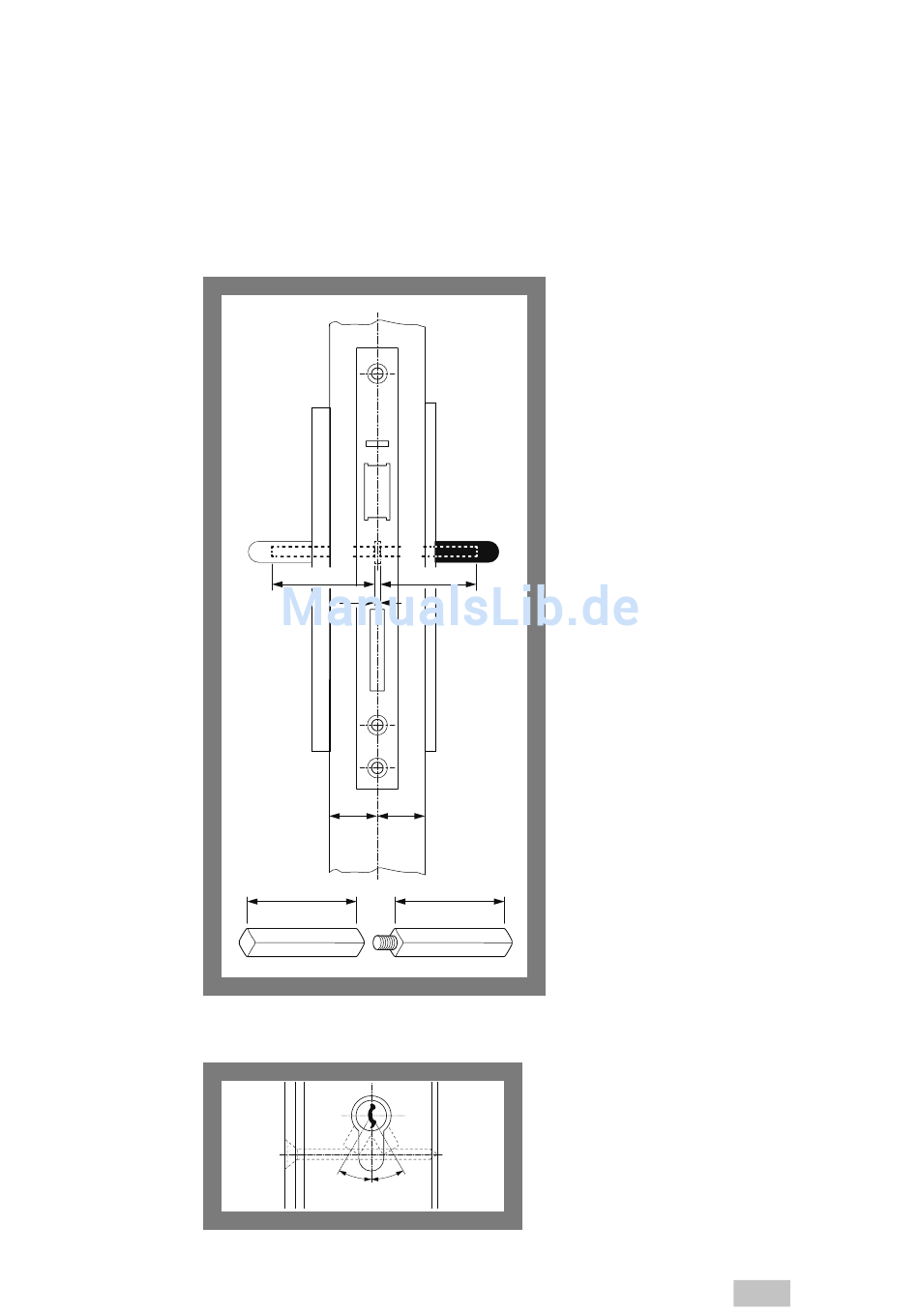

Abb. 9 :
Beschläge und
Türdrücker
Abb. 10 :
Schlüsselabzugsstellung
Montage
Beschläge
Außenseite
Freilaufseite
A
LA
2
XF
LA
A
Schließzylinder
max.
30°
Panikseite
I
LI
XP
LI
I
Die Länge des einzusetzenden Schließzylinders ergibt
sich aus der Türblattstärke und den Türschilddicken
(Beschläge) innen und außen.
Die Schlüsselabzugsstellung (Abb. 10) des Schließhe-
bels darf 30 ° unten links und rechts nicht
überschreiten.
max.
30°
Elektro-Sicherheitsschloss 809 mit
Fluchttürfunktion
Das Elektro-Sicherheitsschloss 809 mit Fluchttür-
funktion erfordert einen Panikbeschlag
· mit geteiltem Drückerstift und
· beidseitig drehbar in den Schilden gelagerten
Türdrückern nach DIN EN 179.
Die Länge der Drückerstifte ist abhängig von
· der Türblattstärke,
· der horizontalen Schlossposition und
· der erforderlichen Eingreiftiefe in den Türdrü-
cker (Abb. 9).
Der innere und der äußere Drückerstift sind
verschieden und meistens durch aufgeprägte
Buchstaben gekennzeichnet. Der schraubbare Teil
des Drückerstiftes muss auf der Innenseite
montiert werden.
Elektro-Sicherheitsschloss 809 ohne
Fluchttürfunktion
Das Elektro-Sicherheitsschloss 809 ohne Fluchttür-
funktion mit beidseitig ein- und auskuppelbaren
Türdrückern erfordern einen durchgehenden
ungeteilten Drückerstift.
