A

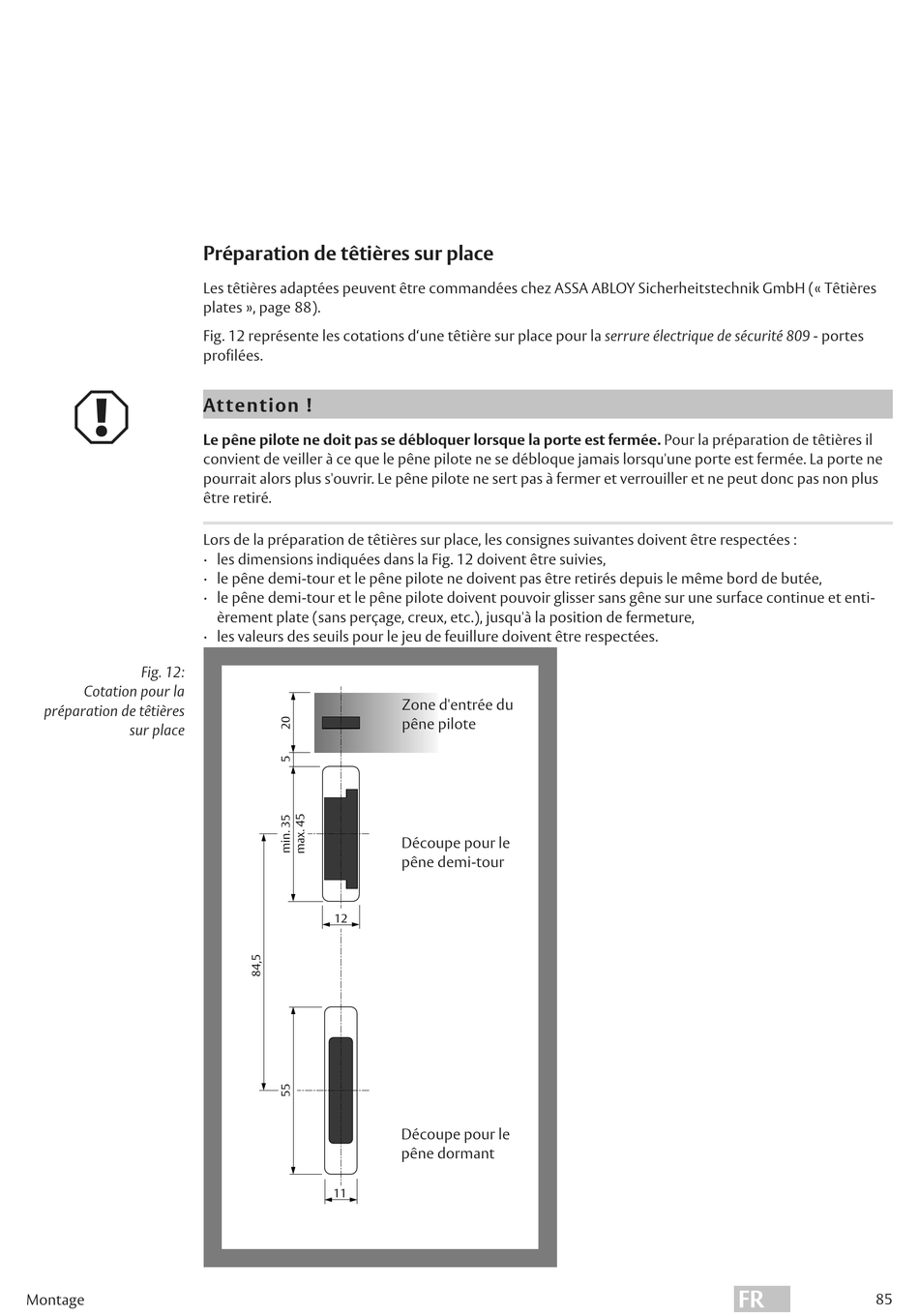

Fig. 12 :
Cotation pour la
préparation de têtières
sur place
Montage
Préparation de têtières sur place
Les têtières adaptées peuvent être commandées chez ASSA ABLOY Sicherheitstechnik GmbH (« Têtières
plates », page 88).
Fig. 12 représente les cotations d'une têtière sur place pour la serrure électrique de sécurité 809 - portes
profilées.
At tention !
Le pêne pilote ne doit pas se débloquer lorsque la porte est fermée. Pour la préparation de têtières il
convient de veiller à ce que le pêne pilote ne se débloque jamais lorsqu'une porte est fermée. La porte ne
pourrait alors plus s'ouvrir. Le pêne pilote ne sert pas à fermer et verrouiller et ne peut donc pas non plus
être retiré.
Lors de la préparation de têtières sur place, les consignes suivantes doivent être respectées :
· les dimensions indiquées dans la Fig. 12 doivent être suivies,
· le pêne demi-tour et le pêne pilote ne doivent pas être retirés depuis le même bord de butée,
· le pêne demi-tour et le pêne pilote doivent pouvoir glisser sans gêne sur une surface continue et enti-
èrement plate (sans perçage, creux, etc.), jusqu'à la position de fermeture,
· les valeurs des seuils pour le jeu de feuillure doivent être respectées.
12
11
Zone d'entrée du
pêne pilote
Découpe pour le
pêne demi-tour
Découpe pour le
pêne dormant
FR
85
