Das Elektro-Sicherheits-
schloss verschrauben
Das passende Schließ-
blech verschrauben
Schließzylinder mit
Stulpschraube fixieren
Auf vollständige
Funktionsfähigkeit
prüfen

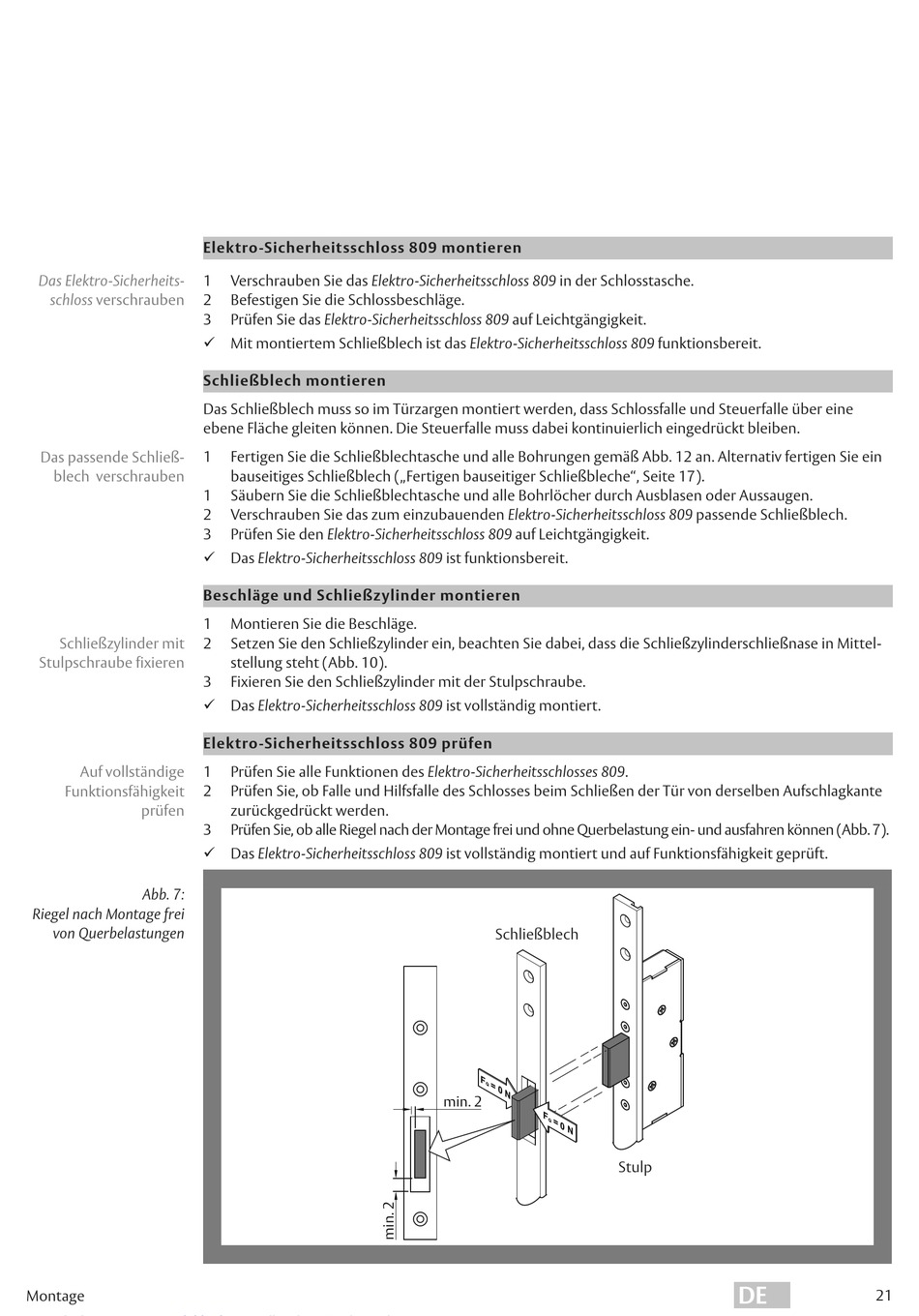

Abb. 7 :
Riegel nach Montage frei
von Querbelastungen
Montage

Elektro-Sicherheitsschloss 809 montieren

1 Verschrauben Sie das Elektro-Sicherheitsschloss 809 in der Schlosstasche.
2 Befestigen Sie die Schlossbeschläge.
3 Prüfen Sie das Elektro-Sicherheitsschloss 809 auf Leichtgängigkeit.
9 Mit montiertem Schließblech ist das Elektro-Sicherheitsschloss 809 funktionsbereit.
Schließblech montieren
Das Schließblech muss so im Türzargen montiert werden, dass Schlossfalle und Steuerfalle über eine
ebene Fläche gleiten können. Die Steuerfalle muss dabei kontinuierlich eingedrückt bleiben.
1 Fertigen Sie die Schließblechtasche und alle Bohrungen gemäß Abb. 12 an. Alternativ fertigen Sie ein
bauseitiges Schließblech („Fertigen bauseitiger Schließbleche", Seite 17).
1 Säubern Sie die Schließblechtasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
2 Verschrauben Sie das zum einzubauenden Elektro-Sicherheitsschloss 809 passende Schließblech.
3 Prüfen Sie den Elektro-Sicherheitsschloss 809 auf Leichtgängigkeit.
9 Das Elektro-Sicherheitsschloss 809 ist funktionsbereit.
Beschläge und Schließzylinder montieren
1 Montieren Sie die Beschläge.
2 Setzen Sie den Schließzylinder ein, beachten Sie dabei, dass die Schließzylinderschließnase in Mittel-
stellung steht (Abb. 10).
3 Fixieren Sie den Schließzylinder mit der Stulpschraube.
9 Das Elektro-Sicherheitsschloss 809 ist vollständig montiert.
Elektro-Sicherheitsschloss 809 prüfen
1 Prüfen Sie alle Funktionen des Elektro-Sicherheitsschlosses 809.
2 Prüfen Sie, ob Falle und Hilfsfalle des Schlosses beim Schließen der Tür von derselben Aufschlagkante
zurückgedrückt werden.
3 Prüfen Sie, ob alle Riegel nach der Montage frei und ohne Querbelastung ein- und ausfahren können (Abb. 7).
9 Das Elektro-Sicherheitsschloss 809 ist vollständig montiert und auf Funktionsfähigkeit geprüft.
Schließblech
F
= 0
Q
N
min. 2
F
= 0
Q
N
Stulp
