Assa Abloy 843-3 Installations- Und Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Riegel
Bolt
843-4

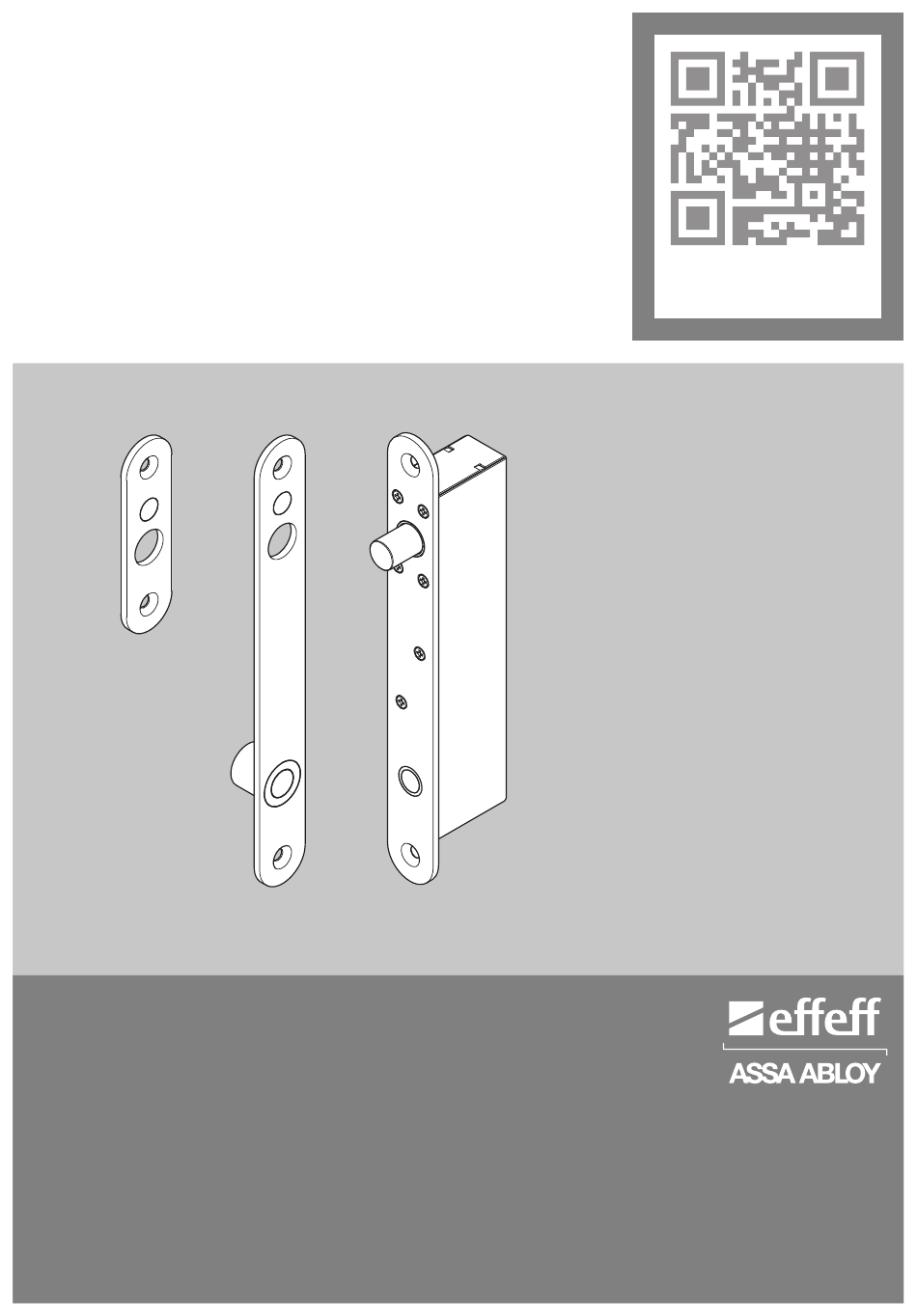

Türriegel Modell 843-3 / 843-4
Produktname
Door bolt model 843-3 / 843-4
Produktname
Installations- und Montageanleitung
Installations- und Montageanleitung
Installations- und Montageanleitung
Installation and mounting instructions
D0123302
DXXXXXNN
843-3
www.assaabloy.com/de
DE Seite
DE Seite
EN Page
EN Page
FR Page
IT Pagina 60
NL Pagina 80
Experience a safer
Experience a safer
and more open world
and more open world
2
2
22
20
40
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy 843-3
Inhaltszusammenfassung für Assa Abloy 843-3
- Seite 1 IT Pagina 60 843-4 NL Pagina 80 843-3 Produktname Türriegel Modell 843-3 / 843-4 Produktname Door bolt model 843-3 / 843-4 Installations- und Montageanleitung Installations- und Montageanleitung Installations- und Montageanleitung Installation and mounting instructions Experience a safer Experience a safer...
- Seite 2 Dokumentennummer, -datum D0123302 12.2023 Copyright © 2023, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar.
-
Seite 3: Inhaltsverzeichnis
Der Türriegel 843-3 / 843-4 ........ -
Seite 4: Produktinformation
Produktinformation Der Türriegel 843-3 / 843-4 Der elektrische Türriegel 843-3 / 843-4 (Abb. 1) dient zur (zusätzlichen) Verriege- lung einer Tür. Der Türriegel ist mit magnetischen und elektronischen Überwa- chungssensoren ausgestattet, zum Anschluss einer Alarmanlage, zur Kontrolle für eine Ablaufsteuerung des Türverschlusses oder zum Anschluss an ein Zutrittskontrollsystem. -
Seite 5: Hinweise
Hinweise Zu dieser Anleitung Diese Installations- und Montageanleitung wurde für Handwerksfachkräfte, sowie eingewiesenes Personal geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile. Bedeutung der Symbole Gefahr! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schweren Verletzungen. -
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Türriegel 843-3 / 843-4 ist ein elektrisch betriebener Magnetriegel zur zusätzlichen Verriegelung einer Anschlagtür im privaten oder gewerblichen Bereich in trockener Umgebung. Für die vorgesehene Funktion des Türriegels muss das beiliegende Schließblech mit Magnet zur Erkennung des Öffnungszu- standes der Tür montiert werden. -
Seite 7: Funktionen
Funktionen Verriegeln und Entriegeln Beim Schließen der Tür positioniert ein Magnet das Türblatt für die Verriegelung. Der Türriegel verriegelt automatisch. Bei einem elektrischen Impuls zum Entriegeln, wird für mehrere Sekunden entriegelt. Die Dauer wird über DIP-Schalter eingestellt („DIP-Schalter 1 und 2“, Seite 12). -
Seite 8: Montage
Montage Montage mit Aufbaugehäuse Türriegel an der Zarge – Schraubmontage Montage... - Seite 9 Schließblech auf dem Glastürblatt - Klebemontage Montage...
-
Seite 10: Bündige Montage In Schlosstasche
Bündige Montage in Schlosstasche 843-4 843-3 843-3 843-4 Funktionen... -
Seite 11: Funktionsprüfung
Funktionsprüfung Nach Montage in Schlosstasche Nach Montage in Aufbaugehäuse Elektrischer Anschluss... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss DIP-Schalter Zum Umstellen der DIP-Schalter muss die Abdeckung am Türriegel entfernt werden (Abb. 2). Abb. 2 : DIP-Schalter – Abdeckung am Türriegel entfernen DIP-Schalter 1 und 2 Über die DIP-Schalter 1 und 2 wird die Entriegelungsdauer eingestellt (Tab. 1). Sekunden DIP 1 DIP 2... -
Seite 13: Anschlüsse
Anschlüsse Der Türriegel muss an ein Schaltnetzteil angeschlossen werden (Abb. 3) . Alle anderen Anschlüsse sind optional. Steuereingang Bei einer Spannungsversorgung ohne Nutzung des Steuereingangs (Abb. 3) kann die Türüberwachung im Ruhestrombetrieb nicht verwendet werden. Abb. 3 : Anschlüsse 12-24 V DC Funktion Spannungsversorgung Steuereingang... -
Seite 14: Spannungsversorgung
Spannungsversorgung Steuereingang angeschlossen Abb. 4: Spannungs- Anschluss mit versorgung Nutzung des Steuereingang 12-24 V DC Elektrischer Anschluss... - Seite 15 Steuereingang nicht angeschlossen Abb. 5: Anschluss ohne bei Ruhestrombetrieb (Artikel 8 4 3 – X– – – – – – – Q 4 1) Nutzung des Steuereingangs Spannungs- versorgung 12-24 V DC bei Arbeitsstrombetrieb (Artikel 8 4 3 – X– 3 0 – – – – Q 4 1) Spannungs- versorgung 12-24 V DC...
-
Seite 16: Technische Daten
Technische Daten Eigenschaft Ausprägung Tab. 3: Mechanisch Material: Verriegelungsbolzen, Stulp Edelstahl und Schließblech Schließzyklen 1.000.000 Funktionsluft 6 mm Haltekraft 10.000 N Eigenschaft Ausprägung Tab. 4: Elektrisch Spannungsversorgung 12 V DC bis 24 V DC ±15 % Maximale Stromaufnahme bei 12 V DC 24 V DC ·... -
Seite 17: Zertifizierungen
Betrieb Störungen des Rundfunk- und Fernsehempfangs verursachen. Der Betrieb dieses Produkts in einem Wohngebiet kann schädliche Interferenzen verursachen. In diesem Fall muss der Betreiber auf eigene Kosten Abhilfe schaffen. CE-Kennzeichnung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND... -
Seite 18: Maße
Maße Abb. 6: Türriegel Türriegel und Schließblech 12,5 12,5 Schließblech 162,5 843-3 12,5 12,5 Ø15,5 843-4 12,5 12,5 32,5 Ø15,5 Technische Daten... - Seite 19 Abb. 7: Aufbaugehäuse Optional Zubehör 29,3 19,5 19,5 M5 x 0,8 Türschild zum Aufkleben auf Rückseite einer Glastür Technische Daten...
-
Seite 20: Wartung, Gewährleistung, Entsorgung
Wartung, Gewährleistung, Entsorgung Wartung Der Türriegel 843-3 / 843-4 ist werkseitig dauerhaft geschmiert. Durch Nach- schmieren erlischt die Gewährleistung. Stulp und Schließblech können bei Bedarf mit einem trockenen Tuch gereinigt und poliert werden. Ein beschädigter Türriegel darf nicht weiter verwendet werden. - Seite 21 Produkt WEEE-Reg.-Nr. DE 69404980 Das Produkt ist nach dem Gebrauch als Elektronikschrott ordnungsgemäß zu entsorgen und zur stofflichen Wiederverwendung einer örtlichen Sammelstelle kostenlos zuzuführen. Es bestehen grundsätzlich folgende weitere Möglichkeiten zur kostenlosen Ent- sorgung beim Vertreiber: · Rückgabe eines funktionsähnlichen Altgeräts am Ort der Abgabe des Neugeräts. ·...
- Seite 44 Die ASSA ABLOY Gruppe ist der Weltmarktführer Die ASSA ABLOY Gruppe ist der Weltmarktführer in Zugangslösungen. Jeden Tag helfen wir in Zugangslösungen. Jeden Tag helfen wir Menschen sich sicherer und geborgener zu Menschen sich sicherer und geborgener zu fühlen und eine offenere Welt zu erleben.
