- Seite 1 Fluchttür-Steuerterminal 1338-10/-11 1340-10/-11 Installations- und Montageanleitung ASSA ABLOY, the global leader in D00113 door opening solutions...
-
Seite 3: Inhaltsverzeichnis
Inhalt FUNKTION UND BEDIENUNG................5 Hinweise ........................6 Allgemeine Beschreibung ..................6 1.2.1 Modellbeschreibung ....................7 Funktionsbeschreibung.....................7 1.3.1 Funktion beim Einschalten oder Netzwiederkehr .............7 1.3.2 Entriegelung und Freigabe der Fluchttür ..............7 1.3.3 Verriegelung der Fluchttür ..................8 1.3.4 Alarmfunktionen......................8 1.3.5 Quittieren und Rücksetzen eines Alarms..............9 1.3.6 Rückmeldekontakt/Türkontakt ..................9 1.3.7... - Seite 4 INBETRIEBNAHME, WARTUNG, WIEDERKEHRENDE PRÜFUNG ....25 Inbetriebnahme und wiederkehrende Prüfung ............25 Wartung ........................25 CHECKLISTE ZUR PRÜFUNG VOR ERSTINBETRIEBNAHME ......26 Komponenten ......................26 Einbau........................26 Funktion ........................26 Seite 4 D00113...
-
Seite 5: Funktion Und Bedienung
Funktion und Bedienung D00113 Seite 5... -
Seite 6: Hinweise
1.1 Hinweise Achtung! Für die Installation und den Betrieb von elektrischen Verriegelungen von Türen in Rettungswegen sind baurechtliche Bestimmungen zu beachten! Die Übereinstimmung der Geräte mit der “Richtlinie über elektrische Verriegelungs- systeme von Türen in Rettungswegen (EltVTR)” (Bauregelliste A Teil 1, lfd. Nr. 6.19) ist geprüft vom TÜV Rheinland, Köln. -
Seite 7: Modellbeschreibung

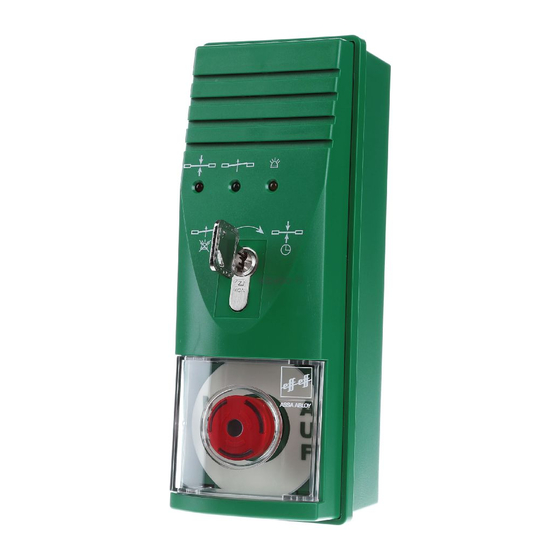

1.2.1 Modellbeschreibung 1.2.1.1 Fluchttür-Steuerterminal vom Typ 1338-10/11 Dieses Steuerterminal besitzt zusätzlich zu der gesamten Steuerelektronik ein integriertes Netzteil, das sowohl die Elektronik des Steuerterminals, als auch die Verriegelungselemente mit der nötigen Spannung versorgt. 1.2.1.2 Fluchttür-Steuerterminal vom Typ 1340-10/11 Dieses Steuerterminal hat den gleichen Funktionsumfang wie das Modell 1338-10/11, besitzt jedoch kein internes Netzteil. -
Seite 8: Verriegelung Der Fluchttür
1.3.3 Verriegelung der Fluchttür Am Steuerterminal kann die über Freigabe entriegelte Tür wieder verriegelt werden, indem der Schlüssel kurzzeitig in Richtung “Verriegeln” gedreht wird. Dies gilt ebenso für ein eventuell angeschlossenes externes Bedienteil 1332-... oder das Zentraltableau 725, bei dem der Taster “Verriegeln” betätigt werden muß. Voraussetzung für eine erfolgreiche Verriegelung ist allerdings, daß... -
Seite 9: Sabotagealarm
1.3.4.2 Sabotagealarm Das Steuerterminal besitzt einen Sabotagekontakt, der verhindern soll, daß das Gerät von unbefugten Personen geöffnet und manipuliert werden kann. Wird das Gerät geöffnet, so löst es Alarm aus. Das bedeutet, der interne akustische Alarmgeber wird aktiviert. Eine Entriegelung der verriegelten Tür durch den Sabotagealarm erfolgt jedoch nicht. -
Seite 10: Übersicht Der Bedien- Und Anzeigeelemente
1.3.7 Übersicht der Bedien- und Anzeigeelemente Leuchtdiode-Türstatusanzeige Fluchttür verriegelt Grün Fluchttür entriegelt Grün/Gelb Alarm Rot/Gelb Sabotagealarm Grün/Gelb Sabotagealarm Schlüsseltaster Funktionsstellungen kurzzeitige Betätigung nach rechts Fluchttür verriegeln kurzzeitige Betätigung nach links Alarmquittierung Fluchttür entriegeln Seite 10 D00113... -
Seite 11: Installation
Installation D00113 Seite 11... -
Seite 12: Hinweise
2.1 Hinweise Gefahr durch elektrischen Strom! Bei Berührung von stromführenden Teilen kann es zu einer lebensgefährlichen Körperdurchströmung kommen. Vor Installation, Wartungsarbeiten und Öffnen des Gehäuses Spannungsfrei schalten Vor unbeabsichtigtem und selbsttätigen Einschalten sichern Unfallverhütungsvorschriften beachten Für die Installation und den Betrieb von elektrischen Verriegelungen von Türen in Rettungswegen sind baurechtliche Bestimmungen zu beachten! Die Geräte entsprechen den in der Europäischen Union geltenden Richtlinien bezüglich elektromagnetischer Verträglichkeit (EMV). -
Seite 13: Systemdarstellungen
2.2 Systemdarstellungen 2.2.1 Verriegelung einer einflügeligen Tür 2.2.2 Verriegelung einer zweiflügeligen Fluchttür D00113 Seite 13... -
Seite 14: Hinweise Zur Montage
2.3 Hinweise zur Montage Das Fluchttürterminal ist in unmittelbarer Nähe der Fluchttür zu montieren. Das Fluchttür- Steuerterminal ist für die Wandmontage vorgesehen. Um baulichen Anforderungen gerecht zu werden, steht eine Aufputz-(AP) und eine Unterputz-(UP) Ausführung zur Verfügung. Der UP-Ausführungen liegt zusätzlich eine Einputzdose aus verzinktem Stahlblech und ein Zubehörbeutel mit Montagematerial bei. -
Seite 15: Anschluß Einer Externen Brandmeldeanlage
2.4 Anschluß einer externen Brandmeldeanlage Am effeff-Fluchttürsteuerterminal, kann der Auslösekontakt einer Brandmeldeanlage (Ruhestromschleife) angeschlossen werden. Durch das Auslösen der Brandmeldeanlage, wird die Tür sofort entriegelt, und die Alarmmeldung aktiviert. Ein Alarm wird ebenfalls durch eine Unterbrechung bzw. durch einen Drahtbruch der Schleife ausgelöst. Wichtiger Hinweis Wird kein Kontakt einer Brandmeldeanlage am Steuerterminal angeschlossen, so sind die Anschlußklemmen Kl. -
Seite 16: Servicehinweise
2.6 Servicehinweise 2.6.1 Öffnen des Gehäuses, AP-Montage, UP-Montage Seite 16 D00113... -
Seite 17: Auswechseln Der Multi- Led Oder Des Profilhalbzylinders
2.6.2 Auswechseln der Multi- LED oder des Profilhalbzylinders Sollte es nötig sein, den eingebauten Profilhalbzylinder gegen ein anderes Modell auszutauschen, z.B. wenn das Fluchttür-Steuergerät in ein vorhandenes Schließsystem integriert werden soll, so muß zuerst der eingebaute Profilhalbzylinder demontiert und anschließend der Austauschzylinder montiert werden. Bei den notwendigen Arbeiten ist auf besondere Sorgfalt zu achten, um Beschädigungen am Steuergerät zu vermeiden. -
Seite 18: Technische Daten Und Anschlußpläne
Technische Daten und Anschlußpläne 2.7 Technische Daten und Anschlußplan für 1338-10/11 2.7.1 Elektrische Daten 2.7.1.1 Primär Betriebsnennspannung 230 VAC +10% / -15% / 50-60 Hz Nennstromaufnahme Max. 0,4 A 2 A träge (Kleinstsicherung Serie 382; Sicherung F1 (Platine Netzteil) Wickmann, Typ TR .5 Das Gerät muss durch eine leicht zugängliche Trennvorrichtung vomVersorgungsstromkreis getrennt werden können 2.7.1.2 Sekundär... -
Seite 19: Anschlussplan
2.7.3 Anschlussplan D00113 Seite 19... -
Seite 20: Technische Daten Und Anschlußplan Für 1340-10/11 Version 12V
2.8 Technische Daten und Anschlußplan für 1340-10/11 Version 12V 2.8.1 Elektrische Daten Nennbetriebsspannung 12 VDC 12 VDC ±10% stabilisierte Gleichspannung Betriebsspannungsbereich (Restwelligkeit max. 1 Vss) Das Netzteil für die Spannungsversorgung des Geräts muss der aktuellen DIN EN 60950 entsprechen! Eigenstromaufnahme max. -
Seite 21: Anschlussplan
2.8.4 Anschlussplan Platine - Steuerteil D00113 Seite 21... -
Seite 22: Technische Daten Und Anschlußplan Für 1340-10/11 Version 24 V
2.9 Technische Daten und Anschlußplan für 1340-10/11 Version 24 V 2.9.1 Elektrische Daten Nennbetriebsspannung 24 VDC 24 VDC ±10% stabilisierte Gleichspannung Betriebsspannungsbereich (Restwelligkeit max. 1 Vss) Das Netzteil für die Spannungsversorgung des Geräts muss der aktuellen DIN EN 60950 entsprechen! Eigenstromaufnahme max. -
Seite 23: Anschlussplan
2.9.4 Anschlussplan Platine - Steuerteil D00113 Seite 23... - Seite 24 Seite 24 D00113...
-
Seite 25: Inbetriebnahme, Wartung, Wiederkehrende Prüfung
Inbetriebnahme, Wartung, wiederkehrende Prüfung Einbau und Betrieb von elektrischen Verriegelungen von Türen in Rettungswegen unterliegen bauaufsichtlichen Regelungen, deren Einhaltung sowohl von Seiten des Installateurs als auch seitens des Betreibers sicherzustellen ist. 3.1 Inbetriebnahme und wiederkehrende Prüfung Vor der ersten Inbetriebnahme eines elektrischen Fluchttürverriegelungssystems muß der ordnungsgemäße Einbau aller Elemente und deren elektrischer Anschluß... -
Seite 26: Checkliste Zur Prüfung Vor Erstinbetriebnahme
Checkliste zur Prüfung vor Erstinbetriebnahme 4.1 Komponenten • Alle Komponenten entsprechen der EltVTR? - eingebautes Verriegelungselement .................O - Steuerung ........................O - Bedienelement......................O • Einbau- und Betriebsanleitung • Formular für Prüfung des Fluchttürverriegelungssystems vor Erstinbetriebnahme ist vorhanden ................O • Bei externer Stromversorgung des Verriegelungssystems oder von Teilen desselben: Entspricht die Energieversorgung EN 60 950 (CE-Zeichen vorhanden)? ....O 4.2 Einbau •... - Seite 27 Wenn eine Gefahrenmeldeanlage (z.B. Brandmeldeanlage) aufgeschaltet ist: Alarm zurücksetzen Verriegelungssystem aktivieren! Prüfen, ob rote Anzeige am Bedienelement leuchtet!. Prüfen (manuell), ob Tür sicher verriegelt ist! Ruhestromschleife der Gefahrenmeldeanlage öffnen! • Die Tür wird unverzögert freigegeben................O • Die Tür kann ohne erheblichen Kraftaufwand geöffnet werden.........O •...
-
