RUGGEDCOM RX1511

Installationshandbuch

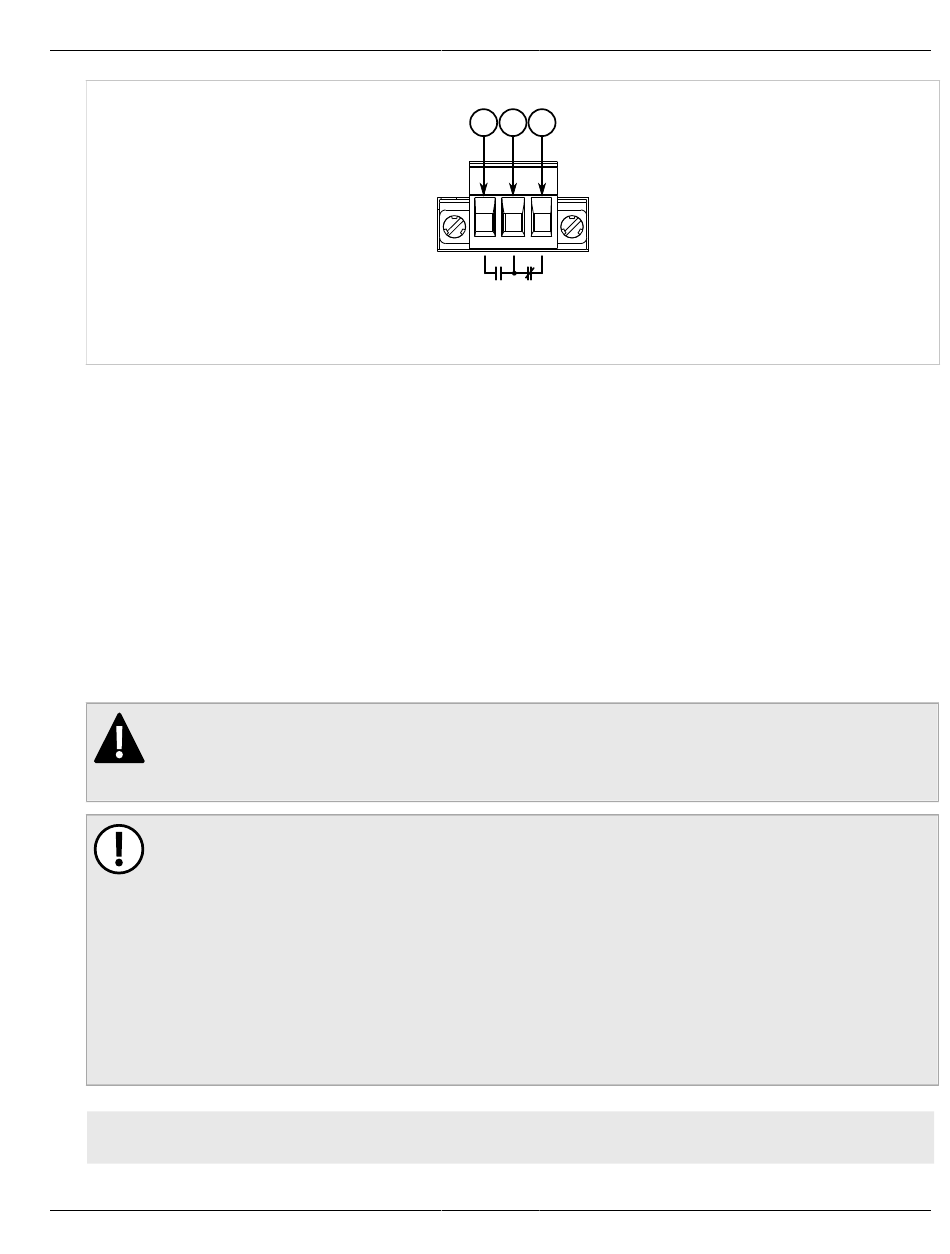

Abbildung 4: Verdrahtung des fehlersicheren Alarmrelais

1. Schließerkontakt 2. Wechslerkontakt 3. Öffnerkontakt

Abschnitt 2.6

Anschließen der Netzspannung

Der RUGGEDCOM RX1511 unterstützt ein einfaches Stromversorgungsmodul mit hoher Wechselspannung, hoher

Gleichspannung oder geringer Gleichspannung.

Stromversorgungsmodule können wahlweise mit einem Reihenklemme mit Schraubanschluss oder mit

einem steckbaren Reihenklemme ausgestattet werden. Die Reihenklemme mit Schraubanschluss wird mit

Kreuzschlitzschrauben und Kompressionsplatten installiert, wofür Blankdrahtverbindungen oder Crimp-

Kabelschuhe in Frage kommen. Verwenden Sie Ringösen der Größe 6 für sichere, zuverlässige Verbindungen bei

erheblicher Stoß- oder Schwingungsbelastung.

Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls finden Sie unter

„Installieren/Entfernen von

GEFAHR!

Gefahr von elektrischem Schlag – Gefahr von lebensgefährlichen Verletzungen. Vergewissern Sie

sich, dass die Spannungsquelle abgeschaltet ist, bevor Sie die Klemme des Stromversorgungsmoduls

warten.

WICHTIG!

• Verwenden Sie für den Anschluss der Reihenklemmen ausschließlich Kupferverdrahtung mit einem

Leiterquersschnitt von 16 AWG.

• Die maximal zulässige Leitungslänge zwischen dem Reihenklemme und der Spannungsquelle darf 6

m (20 ft) für 24-V-Netzteile bzw. 18 m (60 ft) für 48-V-Netzteile nicht überschreiten.

• Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-Leistungsschalter zu installieren.

• Für Geräte mit 125/250 V DC ist ein entsprechend bemessener DC-Leistungsschalter zu installieren.

• Für das Stromversorgungsmodul wird ein 20-A-Leistungsschalter empfohlen.

• Geräte sind nach den geltenden örtlichen Vorschriften und Normen für Verdrahtungen zu

installieren.

INHALT

•

Abschnitt 2.6.1, „Anschließen der Hochleistungs-Spannungsversorgung AC/DC"

Anschließen der Netzspannung

Stromversorgungsmodulen".

Kapitel 2

Installieren des Geräts

Abschnitt 4.3,
