RUGGEDCOM RX1511
Installationshandbuch
Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten.
INHALT
• Abschnitt 3.1, „Anschließen an das Gerät"
• Abschnitt 3.2, „Konfigurieren des Geräts"
• Abschnitt 3.3, „Zugreifen auf die CompactFlash-Karte"
Abschnitt 3.1
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROX II-Konsole und die
Web-Schnittstellen des Geräts beschrieben. Eine ausführlichere Anleitung hierzu finden Sie im RUGGEDCOM ROX II
Benutzerhandbuch für RUGGEDCOM RX1511.
Serieller Konsolen-Port und Verwaltungs-Port
Sie können einen Arbeitsplatz direkt an den seriellen Konsolen-Port oder Verwaltungs-Port anschließen, um auf
die Bootzeit-Steuerung und die RUGGEDCOM ROX II-Schnittstellen zuzugreifen. Über den seriellen Konsolen-Port
ist der Zugriff auf die Konsolenschnittstelle des RUGGEDCOM ROX II möglich, während über den Verwaltungs-Port
der Zugriff auf die Konsole und Web-Schnittstellen des ROX II ermöglicht wird.
WICHTIG!
Die seriellen Konsolen-Ports und Verwaltungs-Ports dienen ausschließlich als temporäre Verbindungen
während der Erstkonfiguration und Fehlerbehebung.
Die Verbindung zum Konsolen-Port mit mit einem RJ45-auf-DB9-Konsolenkabel hergestellt. Der Konsolen-Port hat
die folgende Pinbelegung:
8

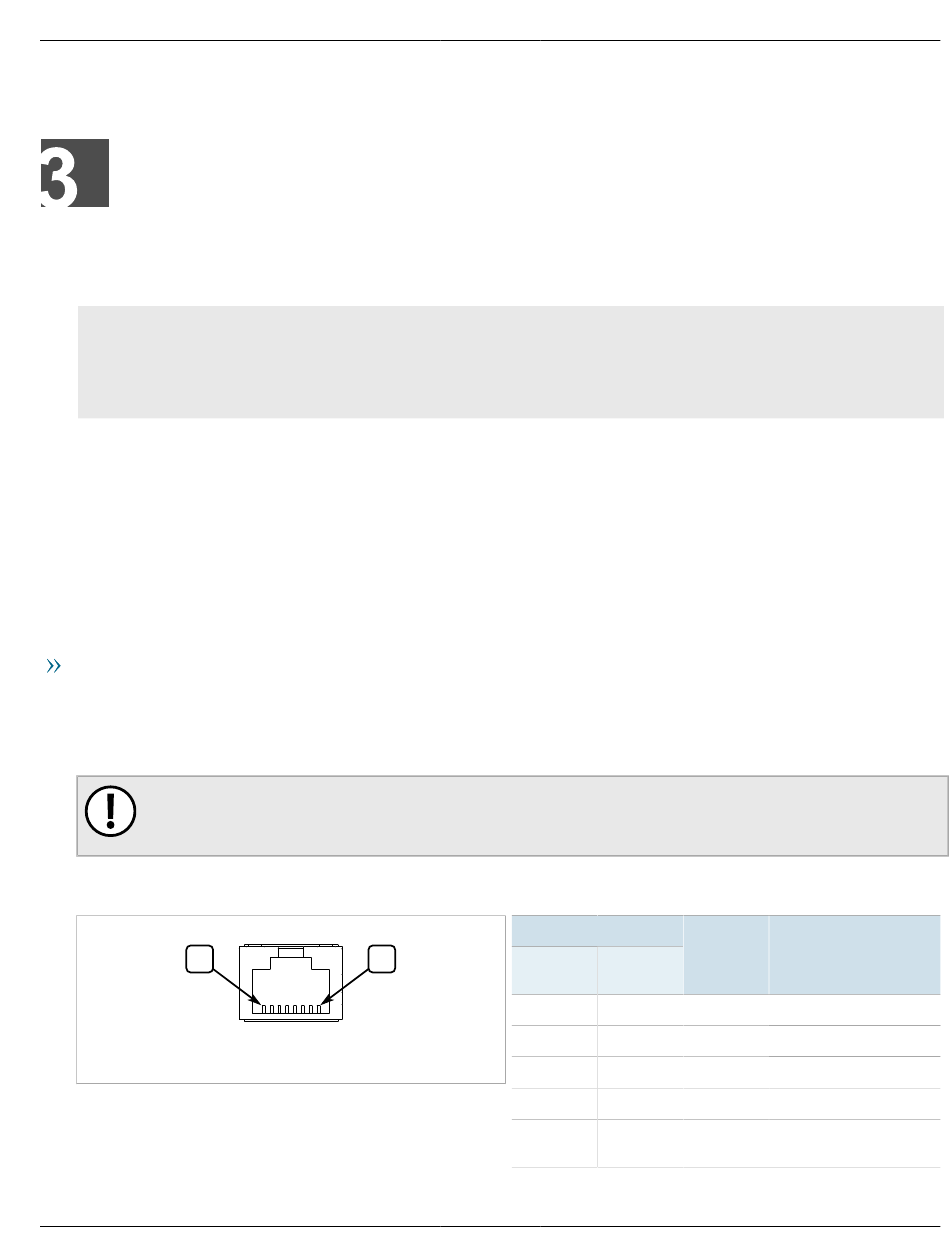

Abbildung 11: Pinbelegung Konsolen-Port RJ45
Anschließen an das Gerät
1
RJ45-
Steckverbinder
1
2
3
4
5
Pin
Bezeichnung
DB9-
Buchse
a
6 DSR
1 Reserviert (nicht anschließen)
a
4 DTR
5 GND
2 RxD
Kapitel 3
Gerätemanagement
Beschreibung
Datensatz bereit
Datenterminal bereit
Signalmasse
Daten empfangen
(zu DTE)
