Einleitung
Abschnitt 1.2
Beschreibung
Der RUGGEDCOM RX1511 verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und
Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen.

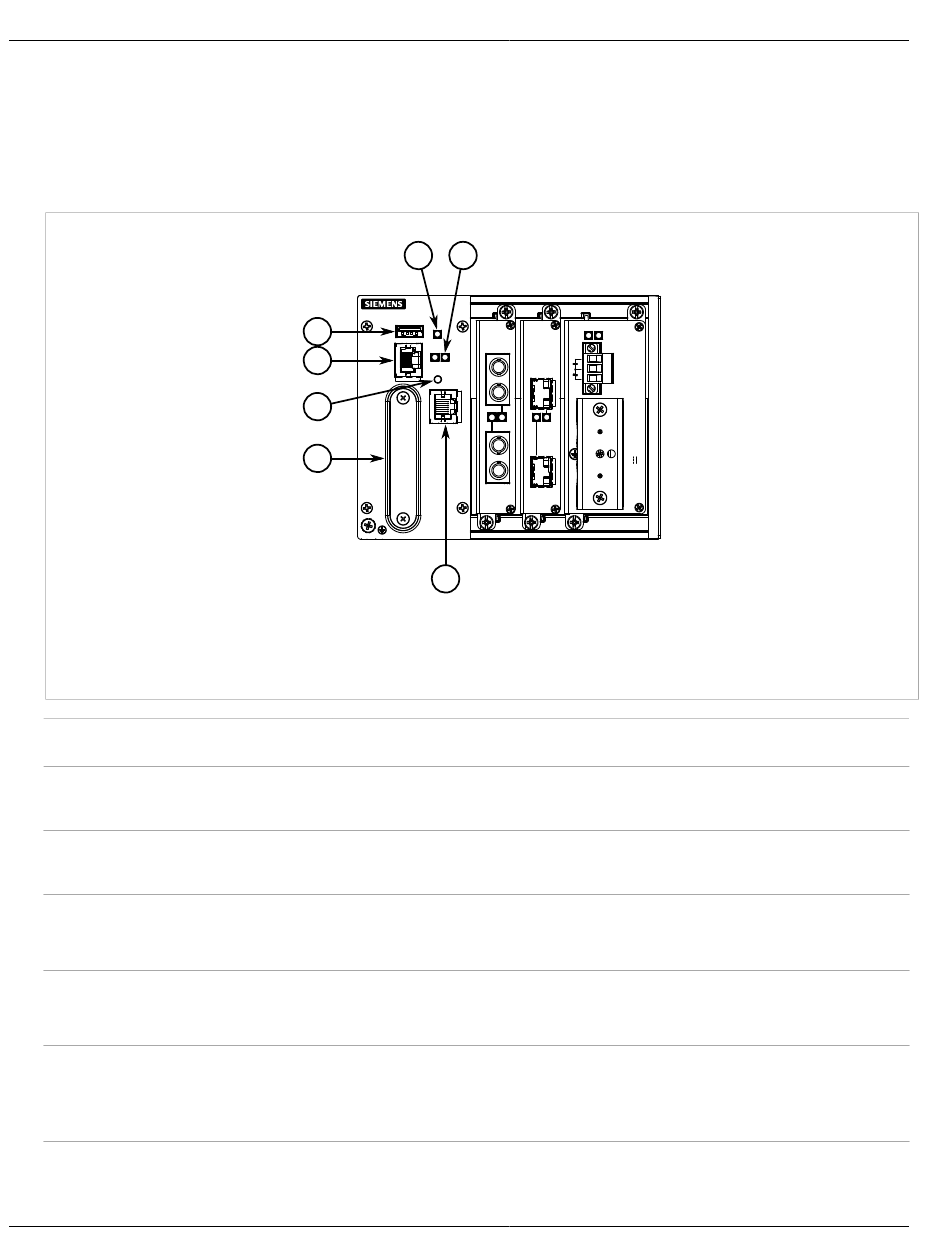

Abbildung 1: RUGGEDCOM RX1511
1. USB-Port 2. Serieller RS232-Konsolen-Port (RJ45) 3. Taste für Lampentest und Alarmabschaltung (LT/ACO) 4. Port für CompactFlash-
Karte 5. Alarmanzeige-LED 6. Portstatus-LEDs 7. Verwaltungsport
Verwaltungsport
Serieller Konsolen-Port RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
Portstatus-LEDs
Alarmanzeige-LED
2
5 6
1
2
3
4
7
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung außerhalb des zugewiesenen
Frequenzbands der Switching-Fabric.
Der serielle Konsolen-Port dient der direkten Anbindung an das Gerät und dem Zugriff auf
erste Verwaltungsfunktionen. Informationen zur Herstellung einer Verbindung zum Gerät
über den seriellen Konsolen-Port finden Sie unter
Verwenden Sie den USB-Port zum Aktualisieren der ROX II-Software oder Installieren von
Dateien (z. B. Konfigurationsdateien und Feature-Key-Dateien). Ausführliche Informationen
hierzu finden Sie im RUGGEDCOM ROX II Benutzerhandbuch für RUGGEDCOM RX1511.
Diese Taste führt zwei Funktionen aus:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu quittieren
Zeigen den Status der Stromversorgungsmodule an.
• Grün = Netz ein
• Aus = Netz aus
Leuchten, wenn die Ports aktiv sind.
• Grün = OK
• Orange = Warnhinweis
• Rot = Konfigurationsfehler
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
• Grün = Alarme gelöscht/quittiert
RUGGEDCOM RX1511
Installationshandbuch
Abschnitt 3.1, „Anschließen an das
Beschreibung
Gerät".
