Kapitel 2
Installieren des Geräts
• Abschnitt 2.6.2, „Anschließen der DC-Kleinspannungsversorgung"
Abschnitt 2.6.1
Anschließen der Hochleistungs-Spannungsversorgung AC/DC
Gehen Sie zum Anschließen eines Netzteils mit hoher Wechselspannung/Gleichspannung an das Gerät wie folgt
vor:
GEFAHR!
Gefahr von elektrischem Schlaggefahr – Gefahr von lebensgefährlichen Personenschäden und/oder
Sachschäden. Stellen Sie sicher, dass die mitgelieferte Abdeckung jederzeit über den Anschlüssen der
Hochspannungsreihenklemmen angebracht ist.
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Schließen Sie keine Wechselspannungskabel an die
Reihenklemme eines 12-, 24- oder 48-V-Netzteils an. Andernfalls kann das Netzteil beschädigt werden.
HINWEIS
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Kompressionsplatten
installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringösen der Größe Nr. 6 für sichere, zuverlässige Verbindungen.
1. Schließen Sie die Reihenklemme des Netzteils an das Gerät an.

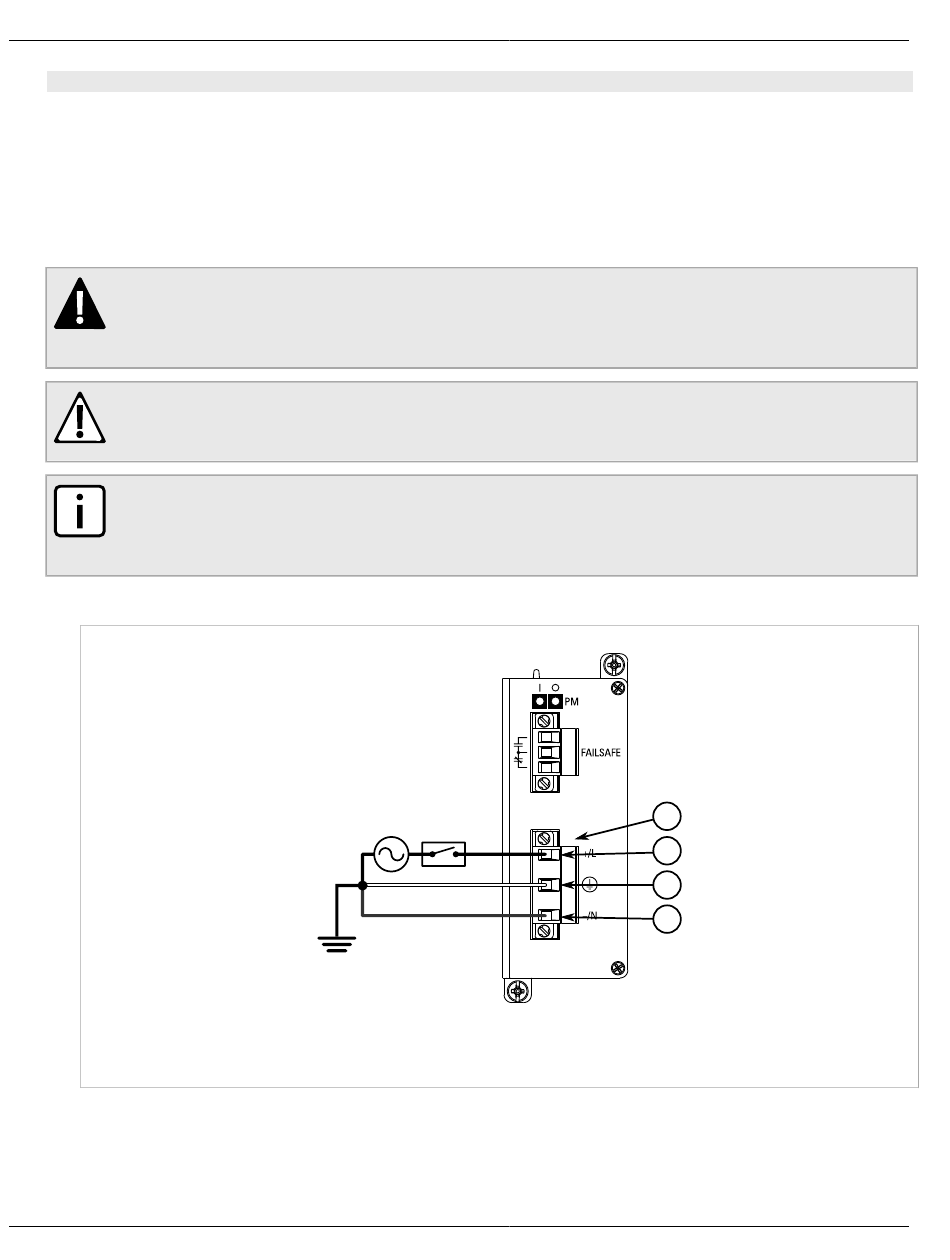

Abbildung 5: Verdrahtung von AC-Reihenklemmen – Steckbare Reihenklemme für HIP-Netzteile
1. Reihenklemme mit 3 Anschlüssen 2. Plusklemme/spannungsführend (+/L) 3. Erdungsklemme 4. Minusklemme/neutral (-/N)
12
1
2
3
4
