RUGGEDCOM RX1511
Installationshandbuch
Abschnitt 2.4.1
Montieren des Geräts auf einer Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RX1511 mit Panel-/Hutschienenadaptern
ausgestattet werden, die auf jeder Seite des Gehäuses vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät
auf eine Standardhutschiene (35 mm [1.4 in]) geschoben werden.
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1. Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in Position.

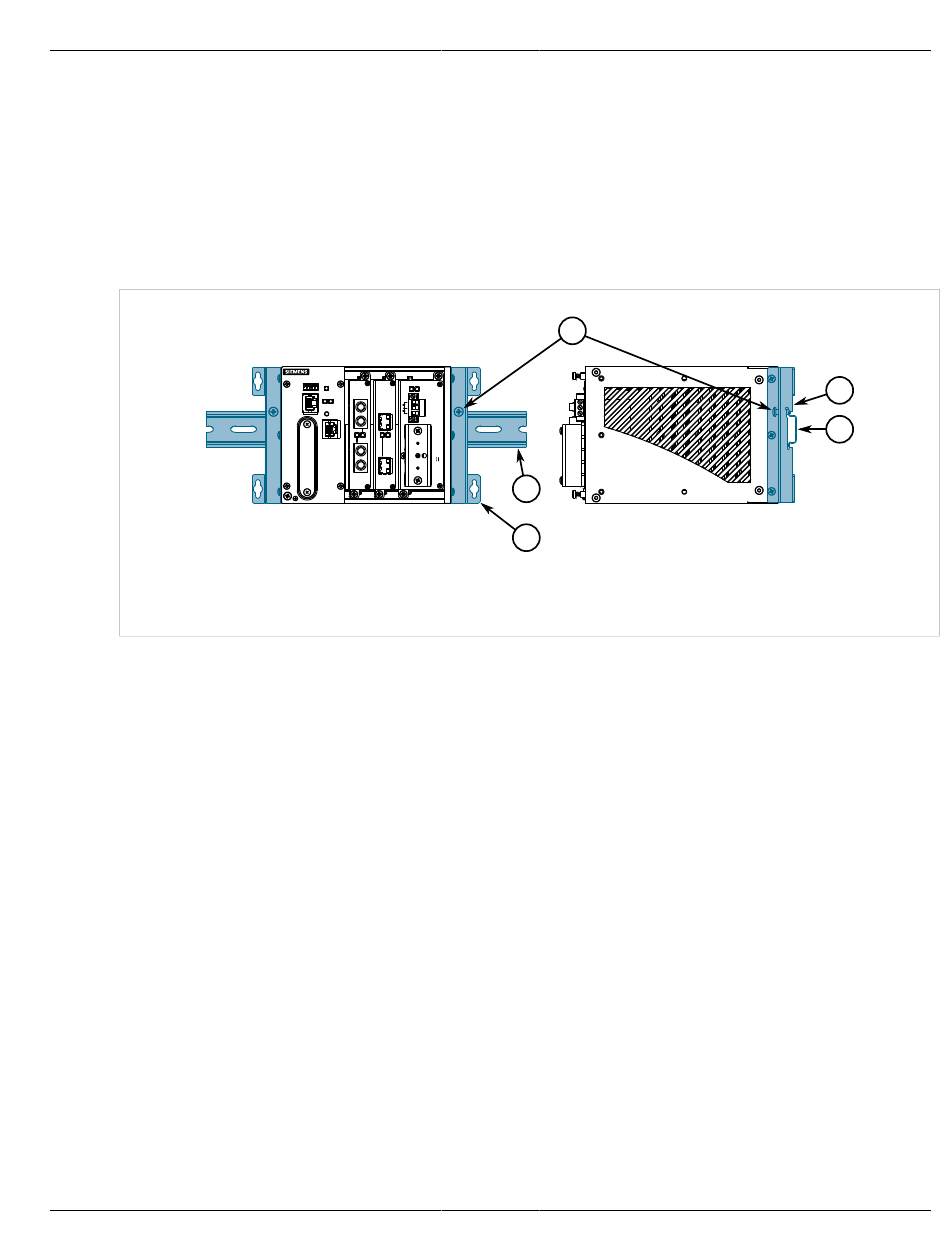

Abbildung 2: Hutschienenmontage
1. Schalttafel-/Hutschienenadapter 2. Hutschiene 3. Schraube
2. Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um die Adapter an den
Hutschienen zu sichern.
Abschnitt 2.4.2
Montieren des Geräts auf einem Panel
Für die Montage an einem Panel kann der RUGGEDCOM RX1511 mit Panel-/Hutschienenadaptern ausgestattet
werden, die auf jeder Seite des Gehäuses vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät mit
Schrauben an einem Panel befestigt werden.
Gehen Sie wie folgt vor, um das Gerät an einem Panel zu montieren:
1. Positionieren Sie das Gerät am Panel und markieren Sie die Montagebohrungen auf dem Panel.
Montieren des Geräts auf einer Hutschiene
3
2
1
Kapitel 2
Installieren des Geräts
1
2
9
