Kapitel 4
Module
GEFAHR!
Gefahr von elektrischem Schlag – Gefahr von lebensgefährlichen Verletzungen. Vergewissern Sie
sich, dass das Modul vom Netz getrennt ist, bevor Sie Arbeiten an der Stromversorgungsklemme
ausführen.
3. Schalten Sie die Stromversorgung für das Modul aus.
4. Trennen Sie die Stromversorgungsverdrahtung vom Reihenklemme. Alternativ können Sie die Reihenklemme
mit der noch angeschlossenen Verdrahtung entfernen und beiseite legen, um sie später mit dem neuen
Modul zu verbinden.
5. Installieren Sie ein neues Modul oder ein Blindmodul zum Schutz vor eindringendem Staub oder Schmutz.

Installieren eines Stromversorgungsmoduls

Gehen Sie zum Installieren eines Stromversorgungsmoduls wie folgt vor:
1. Entfernen Sie gegebenenfalls das vorhandene Modul.
2. Schließen Sie die mitgelieferte Reihenklemme (sofern anwendbar) am Modul an oder schließen Sie den
Reihenklemme des Vorgängermoduls an.
3. Bestätigen Sie bzw. schließen Sie die Verdrahtung der Stromversorgung am Modul an. Weitere Informationen
finden Sie unter
4. Schieben Sie das Modul in den leeren Steckplatz.

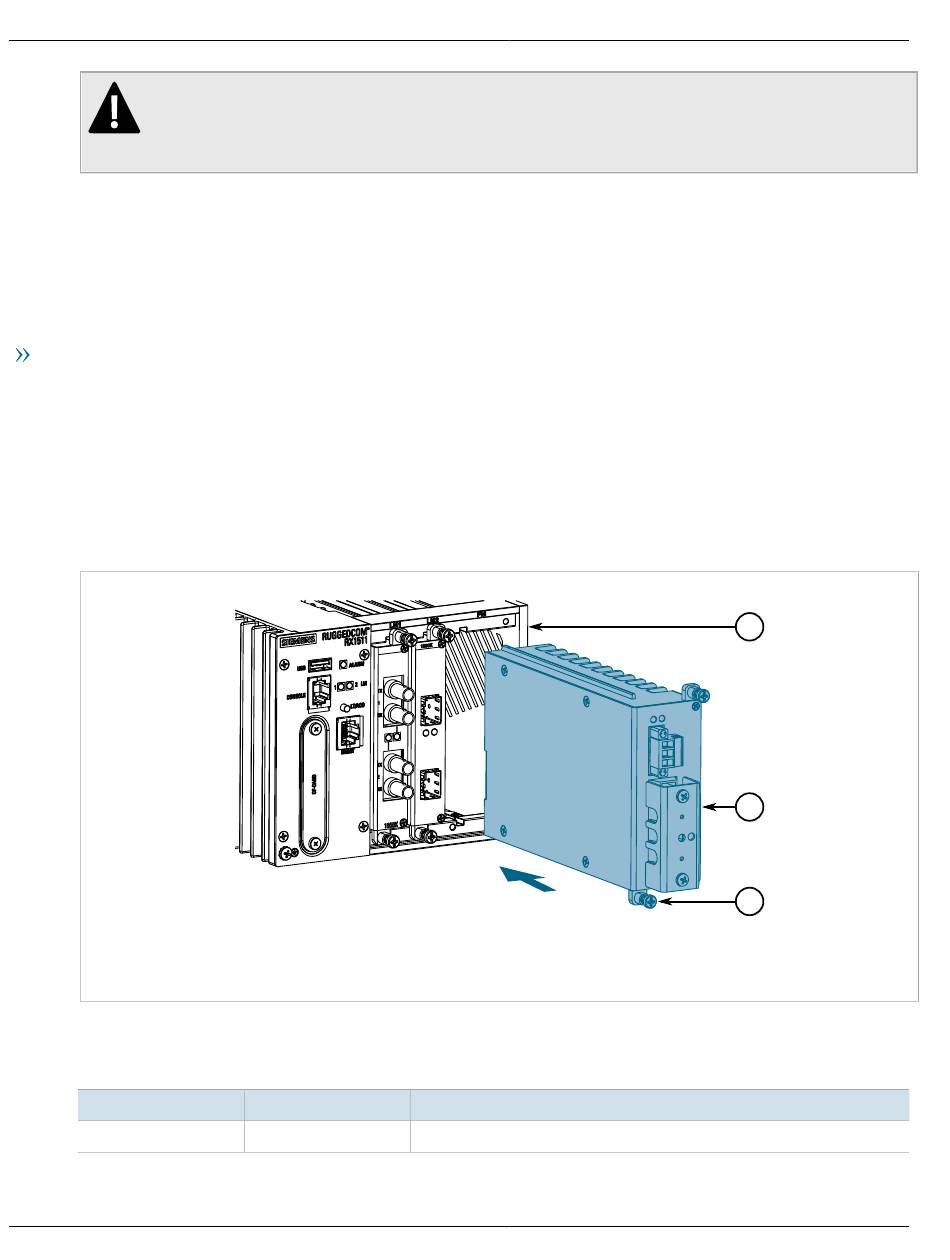

Abbildung 20: Installieren eines Stromversorgungsmoduls
1. Gehäuse 2. Stromversorgungsmodul 3. Schrauben
5. Ziehen Sie die Schrauben von Hand fest, um das Stromversorgungsmodul am Gehäuse zu sichern.
6. Schalten Sie die Stromversorgung des Moduls ein und vergewissern Sie sich, dass das Modul mit Strom
versorgt wird bzw. versorgt. Dies wird durch die LEDs am Modul angezeigt.
LED
O
36
Abschnitt 2.6, „Anschließen der
Zustand
Grün
Netzspannung".
Das Modul liefert Spannung
Installieren/Entfernen von Stromversorgungsmodulen
Installationshandbuch
1
2
3
Beschreibung
RUGGEDCOM RX1511
