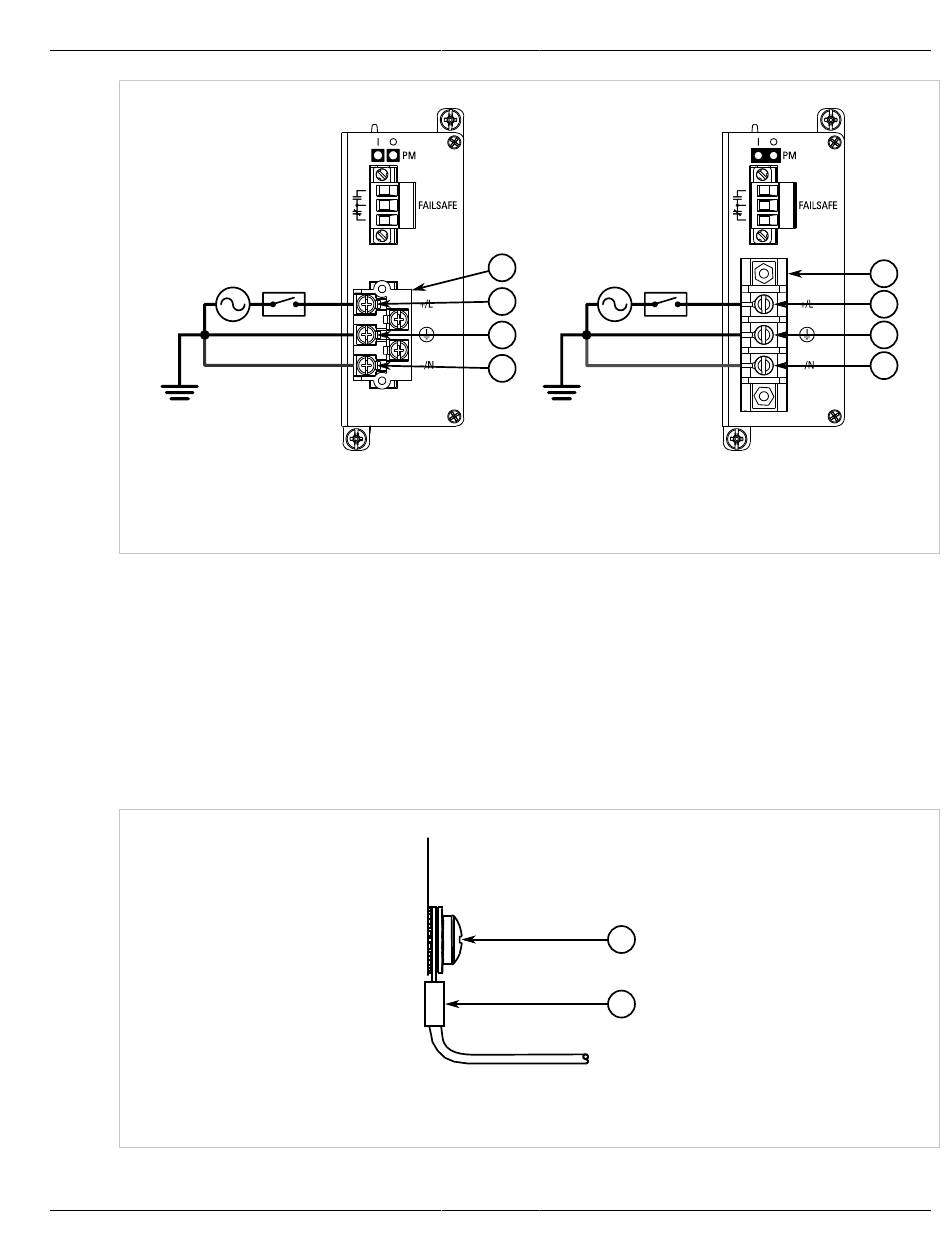

Abbildung 6: Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss für HI-Netzteile
1. Reihenklemme mit 5 Anschlüssen 2. Reihenklemme mit 3 Anschlüssen 3. Plusklemme/spannungsführend (+/L)
4. Erdungsklemme 5. Minusklemme/neutral (-/N)
2. Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme/spannungsführend (+/L) an der
Reihenklemme.
3. Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/neutral (-/N) an der
Reihenklemme.
4. Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren Erdungsleiter, um die
Erdungsklemme mit dem Gehäusemasseanschluss zu verbinden. Die Erdungsklemme wird als Erdungsleiter
für die Überspannungsschutzschaltung im Gerät verwendet.
5. Befestigen Sie die Erdungsklemme an der Spannungsquelle mit einer Ringöse Nr. 10 und einer Schraube Nr.
10-32 an der Gehäusemasseklemme am Gerät. Stellen Sie sicher, dass die Öse mit einem Drehmoment von
3,4 Nm (30 lbf·in) festgezogen wird.
Abbildung 7: Gehäusemasseanschluss
1. Schraube Nr. 10-32 2. Ringöse Nr. 10
