RUGGEDCOM RX1511
Installationshandbuch

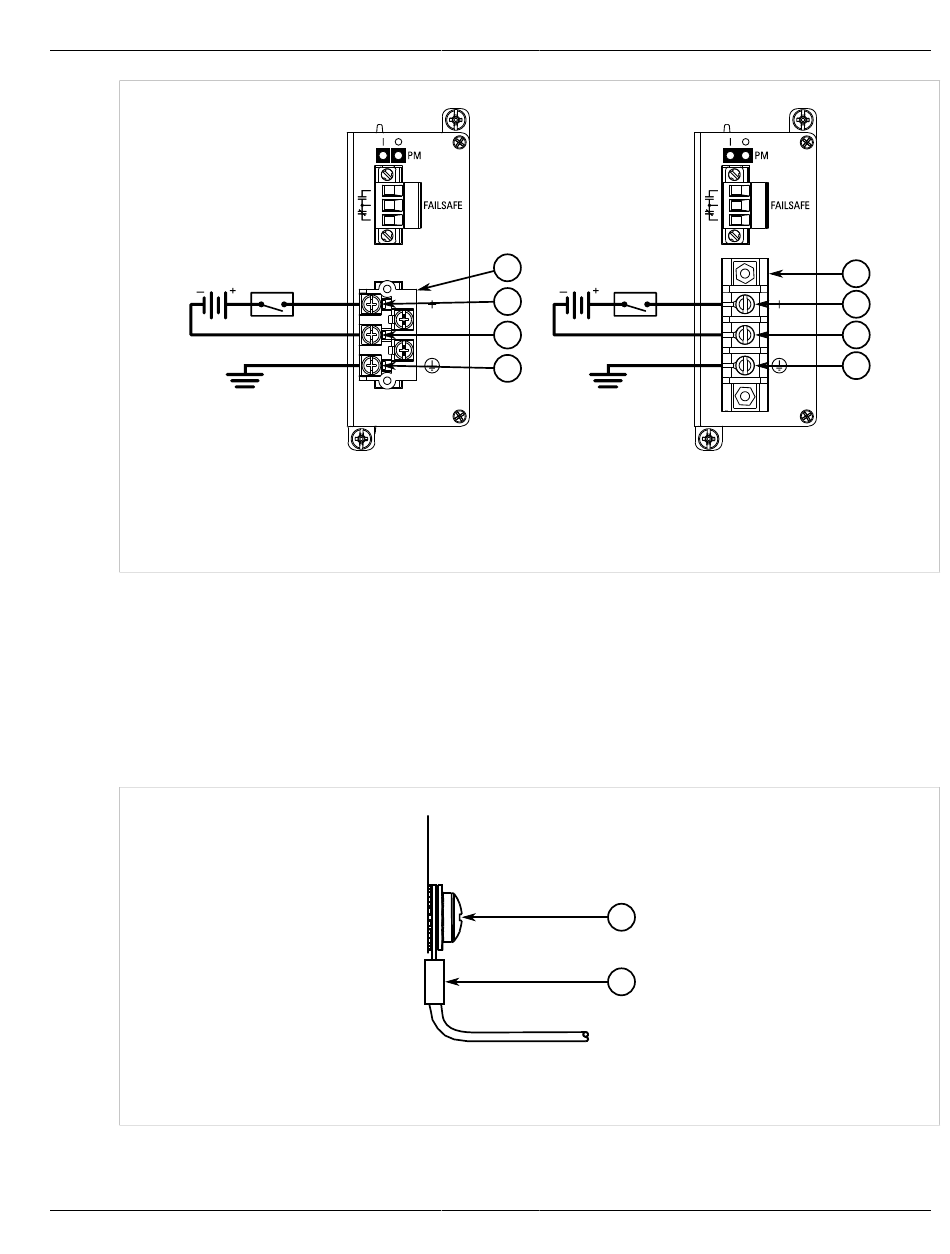

Abbildung 9: Verdrahtung von DC-Reihenklemmen – Reihenklemme mit Schraubanschluss für 12-, 24- und 48-V-
Stromversorgungen
1. Reihenklemme mit 5 Anschlüssen 2. Reihenklemme mit 3 Anschlüssen 3. Plusklemme (+) 4. Minusklemme (-)
5. Erdungsklemme
2. Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme (+) an der Reihenklemme.
3. Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme (-) an der Reihenklemme.
4. Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren Erdungsleiter, um die masseklemme
mit dem Gehäusemasseanschluss zu verbinden. Die Überspannungsmasseklemme wird als Erdungsleiter für
alle Überspannungsschutzschaltungen im Gerät verwendet.
5. Befestigen Sie die Erdungsklemme an der Spannungsquelle mit einer Ringöse Nr. 10 und einer Schraube Nr.
10-32 an der Gehäusemasseklemme am Gerät. Stellen Sie sicher, dass die Öse mit einem Drehmoment von
3,4 Nm (30 lbf·in) festgezogen wird.
Abbildung 10: Gehäusemasseanschluss
1. Schraube Nr. 10-32 2. Ringöse Nr. 10
Anschließen der DC-Kleinspannungsversorgung
1
3
4
5
1
2
Kapitel 2
Installieren des Geräts
2
3
4
5
15
