TC-Kit (+)

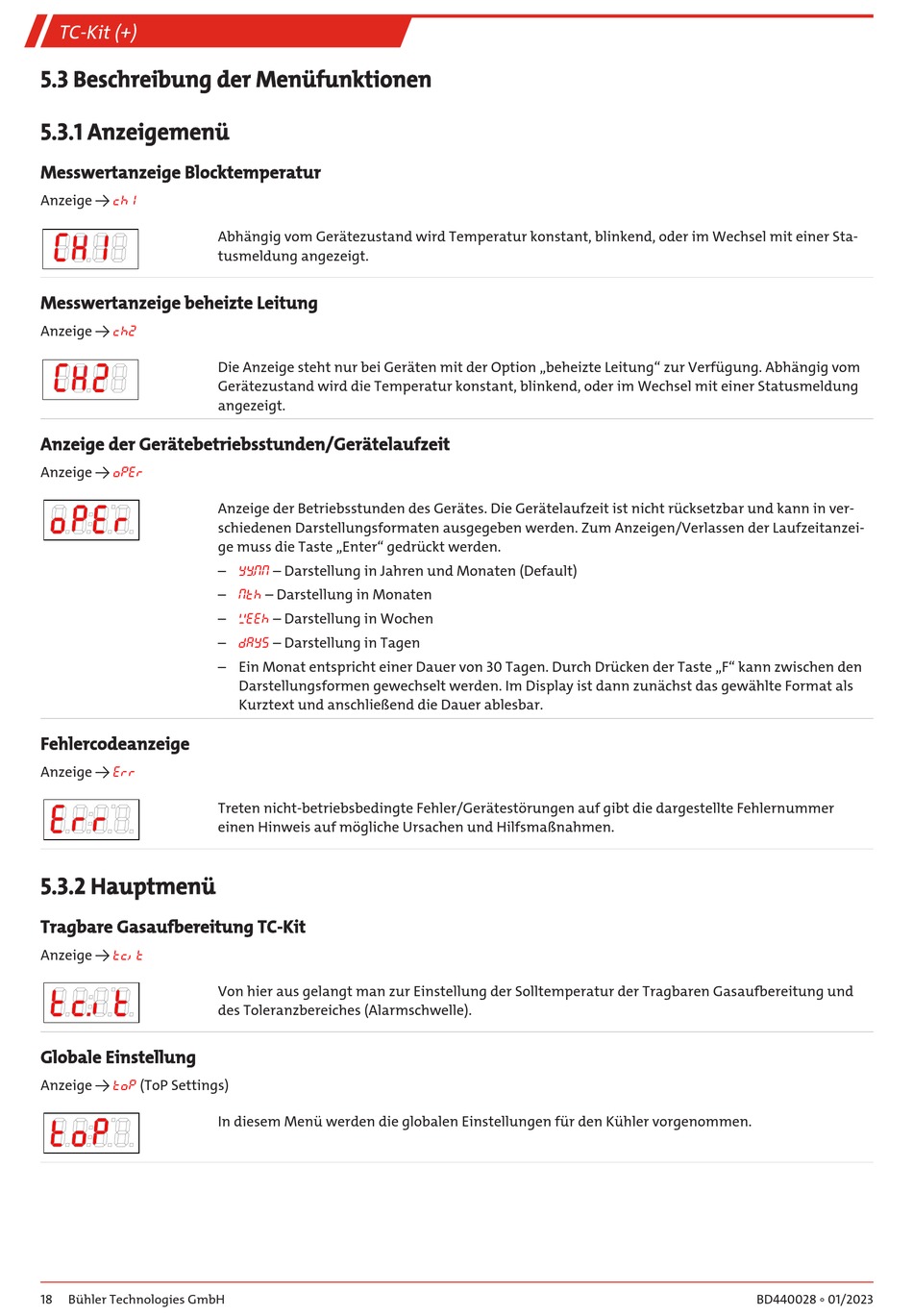

5.3 Beschreibung der Menüfunktionen
5.3.1 Anzeigemenü
Messwertanzeige Blocktemperatur
Anzeige →
ch1
Messwertanzeige beheizte Leitung
Anzeige →
ch2
Anzeige der Gerätebetriebsstunden/Gerätelaufzeit
Anzeige →
oper
Fehlercodeanzeige
Anzeige →
err
5.3.2 Hauptmenü
Tragbare Gasaufbereitung TC-Kit
Anzeige →
tc. i t
Globale Einstellung
Anzeige →
toP
(ToP Settings)
18
Bühler Technologies GmbH
Abhängig vom Gerätezustand wird Temperatur konstant, blinkend, oder im Wechsel mit einer Sta-
tusmeldung angezeigt.
Die Anzeige steht nur bei Geräten mit der Option „beheizte Leitung" zur Verfügung. Abhängig vom
Gerätezustand wird die Temperatur konstant, blinkend, oder im Wechsel mit einer Statusmeldung
angezeigt.
Anzeige der Betriebsstunden des Gerätes. Die Gerätelaufzeit ist nicht rücksetzbar und kann in ver-
schiedenen Darstellungsformaten ausgegeben werden. Zum Anzeigen/Verlassen der Laufzeitanzei-
ge muss die Taste „Enter" gedrückt werden.
–
yy. m m
– Darstellung in Jahren und Monaten (Default)
–
mth
– Darstellung in Monaten
–
weeh
– Darstellung in Wochen
–
days
– Darstellung in Tagen
– Ein Monat entspricht einer Dauer von 30 Tagen. Durch Drücken der Taste „F" kann zwischen den
Darstellungsformen gewechselt werden. Im Display ist dann zunächst das gewählte Format als
Kurztext und anschließend die Dauer ablesbar.
Treten nicht-betriebsbedingte Fehler/Gerätestörungen auf gibt die dargestellte Fehlernummer
einen Hinweis auf mögliche Ursachen und Hilfsmaßnahmen.
Von hier aus gelangt man zur Einstellung der Solltemperatur der Tragbaren Gasaufbereitung und
des Toleranzbereiches (Alarmschwelle).
In diesem Menü werden die globalen Einstellungen für den Kühler vorgenommen.
BD440028 ◦ 01/2023
