4.6 Signalausgänge

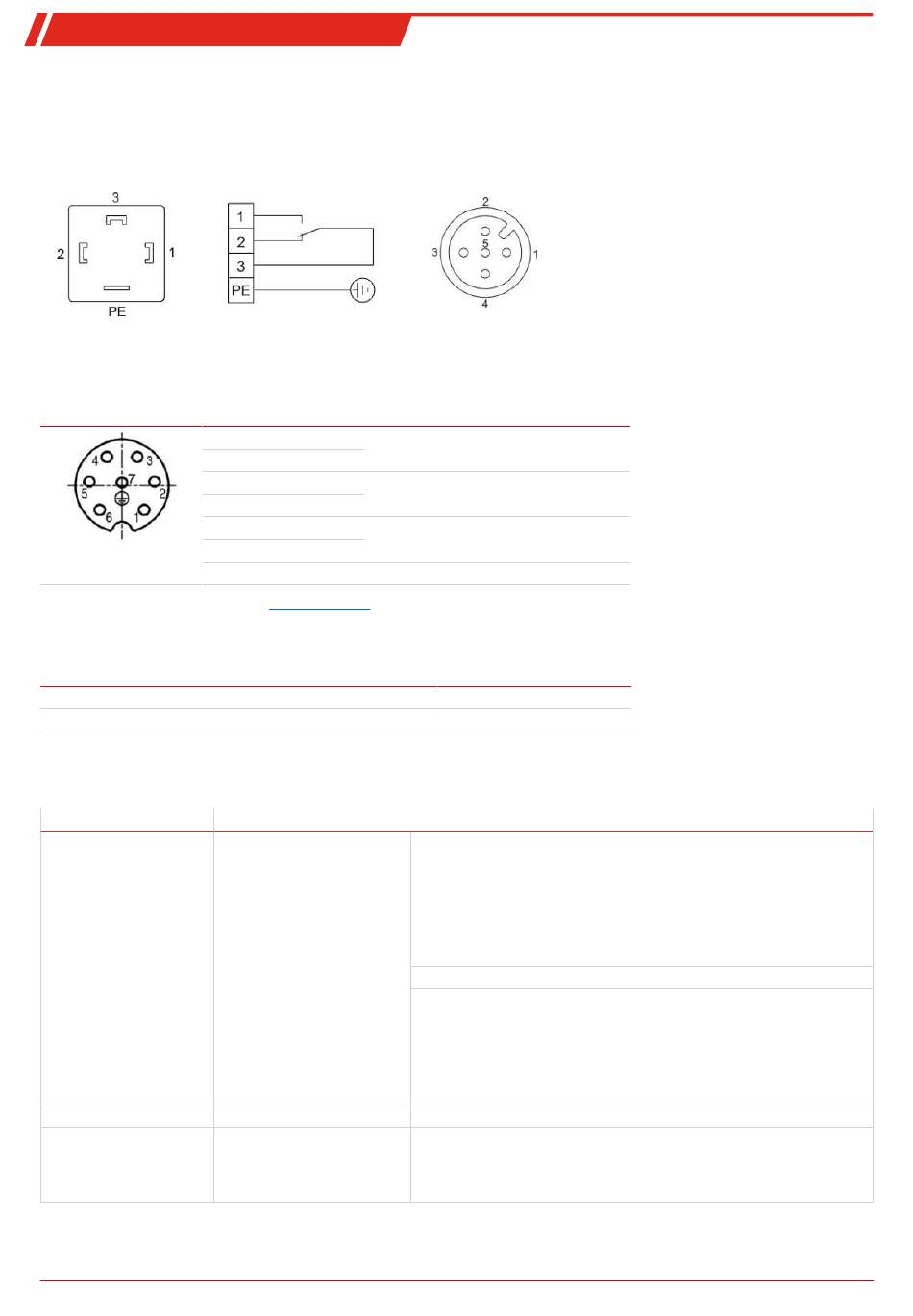

Anschluss über Stecker (optional)
Das Gerät ist optional mit einem Stecker nach EN 175301-803 für den Statusausgang ausgerüstet.
Steckernummerierung
Der Klemmbereich hat einen Durchmesser von 8 – 10 mm (0.31 – 0.39 inch).
Anschluss geregelte, beheizte Leitung (optional)
Anschluss
Anschluss auf Platine siehe Kapitel
Anschluss weiterer Optionen
Option
Versorgungsspannung
Kondensatpumpe
230 V/115 V
Gaspumpe
24 V
Bei Verwendung von Optionen anderer Hersteller, ist eine entsprechende Absicherung vorzusehen.
Beschreibung der Signalausgänge
Funktion / Kontaktart
interner Wechslerkon-
takt: max. 250 V AC/
150 V DC, 2 A, 50 VA
4-20 mA Analogausgang
(R
<500 Ω)
Last
BD440028 ◦ 01/2023
Alarmkontakt (S2)
Pol
Belegung
1
L 230/115 V
2
N 230/115 V
3
N 230/115 V
4
L 230/115 V
5
Pt100
6
Pt100
7
PE
Anschlusspläne
[> Seite 11].
Beschreibung
über zwei Schaltausgänge
können folgende Gerätezu-
stände signalisiert werden:
Signalisierung der Isttempe-
ratur (bitte geschirmte Kabel
verwenden)
Analogausgang (S3)
1 - nicht belegt
2 - nicht belegt
3 - GND
4 - 4-20 mA out
5 - Schirmung
Leitungsart
geregelte beheizte Leitung
selbstregelnde beheizte Leitung
geregelte beheizte Leitung
max. Stromaufnahme
0,025/0,044 A
0,8 A
Kontakt zwischen KL6 und KL7 auf Netzplatine geschlossen (Alarm)
– Keine Netzspannung und/oder Temperatur Istwert außerhalb der
gesetzten Alarmschwellen
Kontakt zwischen KL5 und KL6 auf Netzplatine geschlossen (ok)
– Netzspannung angelegt + Temperatur Istwert innerhalb der ge-
setzten Alarmschwellen
Mit Option Feuchtefühler
Kontakt zwischen 6 und 7 geschlossen (Alarm)
– Feuchtefühler registriert Restfeuchte im Messgas oder Kabelbruch:
Fehlermeldung
Kontakt zwischen 5 und 6 geschlossen (ok)
– keine Restfeuchte im Messgas / kein Kabelbruch
Mit Option Temperatursignal
T
= -20 °C ≙ (-4 °F) -> 4 mA/ 2 V
Kühler
T
= 5 °C ≙ (41 °F) -> 9 mA/ 4,5 V
Kühler
T
= 60 °C ≙ (140 °F) -> 20 mA/ 10 V
Kühler
